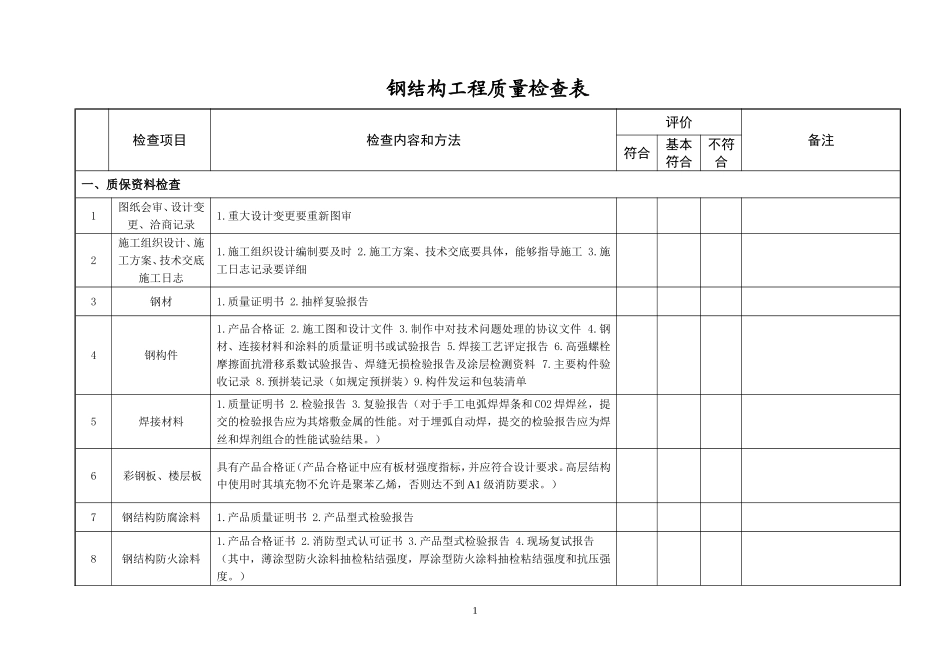

钢结构工程质量检查表检查项目检查内容和方法评价备注符合基本符合不符合一、质保资料检查1图纸会审、设计变更、洽商记录1.重大设计变更要重新图审2施工组织设计、施工方案、技术交底施工日志1.施工组织设计编制要及时2.施工方案、技术交底要具体，能够指导施工3.施工日志记录要详细3钢材1.质量证明书2.抽样复验报告4钢构件1.产品合格证2.施工图和设计文件3.制作中对技术问题处理的协议文件4.钢材、连接材料和涂料的质量证明书或试验报告5.焊接工艺评定报告6.高强螺栓摩擦面抗滑移系数试验报告、焊缝无损检验报告及涂层检测资料7.主要构件验收记录8.预拼装记录（如规定预拼装）9.构件发运和包装清单5焊接材料1.质量证明书2.检验报告3.复验报告（对于手工电弧焊焊条和CO2焊焊丝，提交的检验报告应为其熔敷金属的性能。对于埋弧自动焊，提交的检验报告应为焊丝和焊剂组合的性能试验结果。）6彩钢板、楼层板具有产品合格证（产品合格证中应有板材强度指标，并应符合设计要求。高层结构中使用时其填充物不允许是聚苯乙烯，否则达不到A1级消防要求。）7钢结构防腐涂料1.产品质量证明书2.产品型式检验报告8钢结构防火涂料1.产品合格证书2.消防型式认可证书3.产品型式检验报告4.现场复试报告（其中，薄涂型防火涂料抽检粘结强度，厚涂型防火涂料抽检粘结强度和抗压强度。）19高强度大六角螺栓连接副1.出场检验报告2.复试报告（检验其扭矩系数）10扭剪型高强螺栓连接副1.复试报告（检验其轴力）11高强度螺栓1.产品合格证2.出厂检验报告3.复试报告（其中，应检查高强度螺栓连接摩擦面的抗滑移系数试验和复验（除设计上采用摩擦系数小于等于0.3，并明确提出可不进行抗滑移系数试验外），现场处理的构建摩擦面应单独进行摩擦面抗滑移系数试验。产品出厂后应在6个月内使用完，否则应返厂重新测试。）12普通螺栓1.产品合格证2.出厂检验报告3.复试报告（其中，普通螺栓作为永久性连接螺栓时，当设计有要求或者对其质量有疑义时应进行螺栓实物最小拉力载荷试验。）13网架节点1.承载力复试报告2.高强螺栓的硬度测试（其中，对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构且设计有要求时，应进行节点承载力试验。）14地脚螺旋力学性能地脚螺旋力学性能检测报告15一、二级焊缝超声波无损探伤报告（在厂内制作的有探伤要求的构件要提供探伤报告）1.焊缝无损检测报告签发人员必须持有相应探伤方法的Ⅱ级或Ⅱ级以上资格证书。2.焊接球焊缝（网架结构）必须进行无损检验；3.设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:①一级焊缝应进行100%的检验，其合格等级应为B级检验的Ⅱ级及Ⅱ级以上；②二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为B级检验的Ⅲ级及Ⅲ级以上；③全焊透的三级焊缝可不进行无损检测。16焊接球结点检验报告必须按设计采用的钢管干件与球焊成试件，进行单向轴心受拉和受压的承载检验。17首次采用的钢材和焊接材料焊接工艺评定报告（含试焊试验报告）18相关施工记录1.高强螺栓连接监督抽查记录2.焊缝检验记录3.构件安装监督抽查记录4.涂装检验记录（包括涂层厚度检测）219测量仪器制作、安装、检测所使用的测量仪器（全站仪、水准仪、经纬仪）校验证书二、现场实物检查1钢结构焊接质量焊接用的焊条、焊丝和焊剂应与通过焊接工艺评定用的焊接材料一致并符合相应的标准与规范。从事钢结构件施焊的焊工应持相应的资格证书，其从事的焊接方法焊接位置、焊接材料必须与持证内容相符。焊条、焊剂和栓钉焊用瓷环，在使用前应按产品说明书规定的焙烘温度与时间进行焙烘，施工现场焊条应放入保温筒内，随用随取。不得使用药皮脱落或焊芯生锈的焊条；不准使用结块的焊剂，焊丝、焊钉在使用前应清除铁锈、油污物。焊缝的二端应设置引熄弧板，为确保焊缝质量，其材质与坡口形式均应与焊件相同。焊接宜在室内进行，湿度不宜高于80%;环境温度，普通碳素钢不应低于0℃，低合金高强度结构钢不应低于5℃。焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不小于200mm，翼缘板拼接长度不小于2倍板宽；腹板拼接宽度不小于300mm,长度不小于600mm。监督抽查焊缝外观质量是否...
