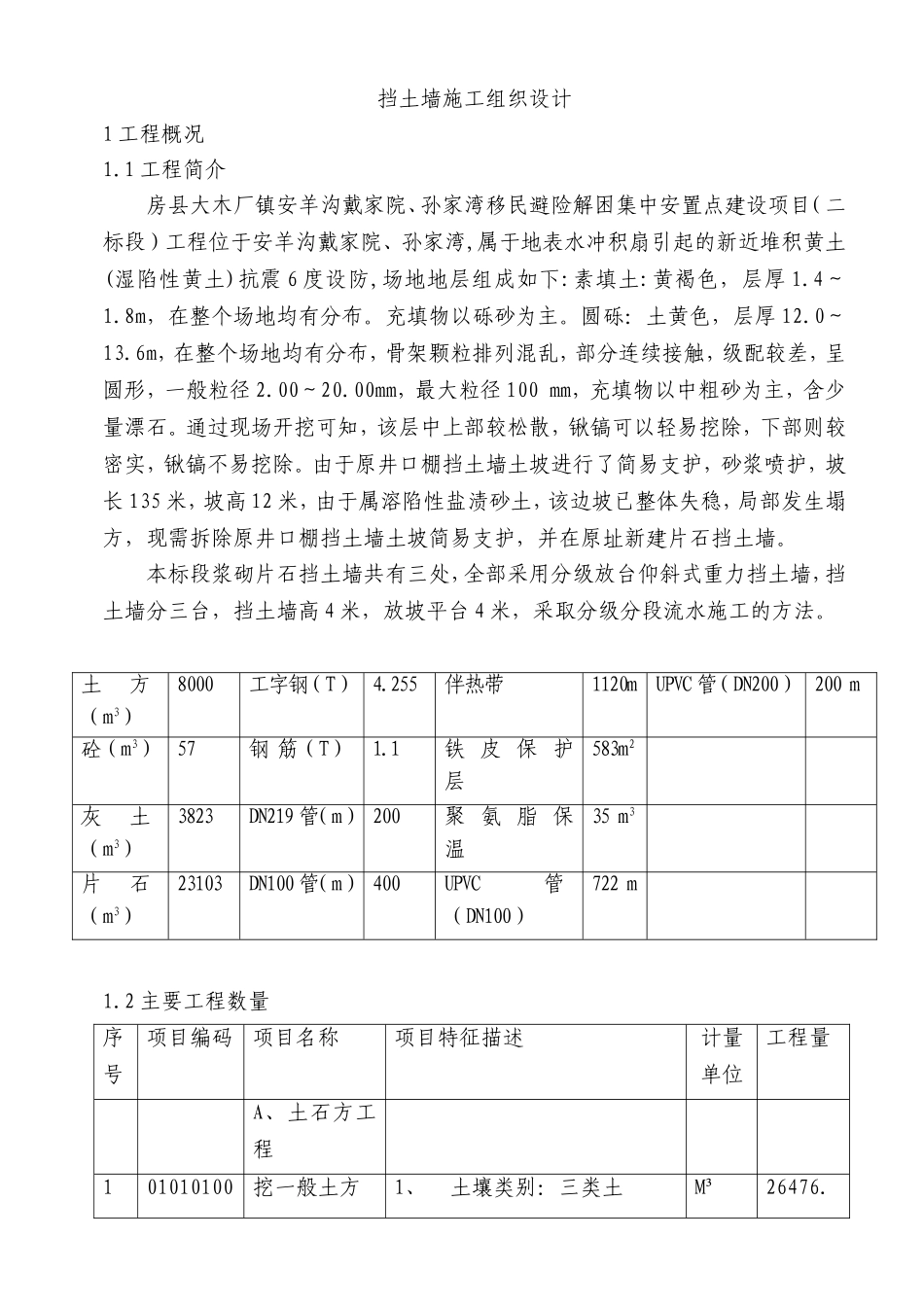

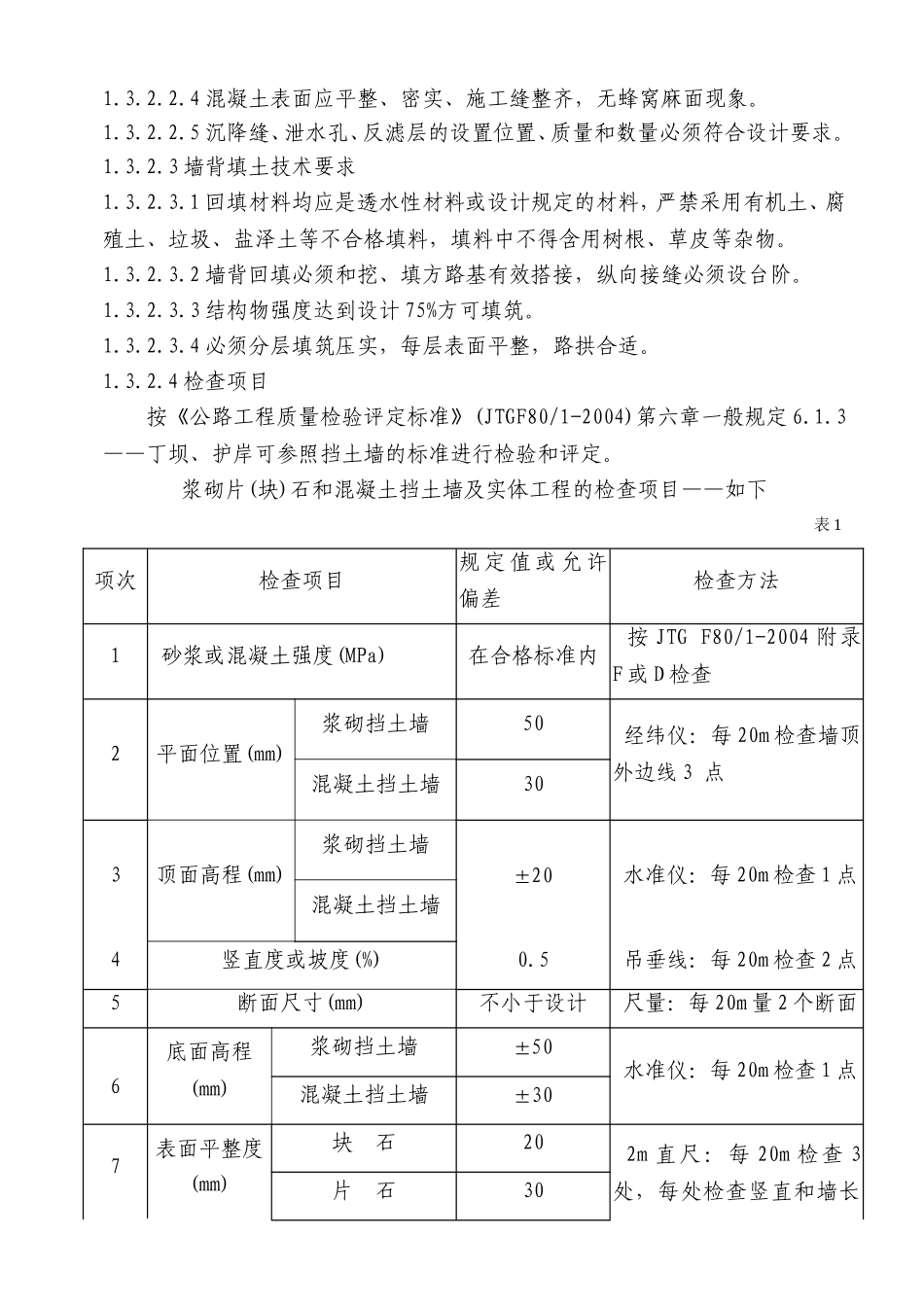

挡土墙施工组织设计1工程概况1.1工程简介房县大木厂镇安羊沟戴家院、孙家湾移民避险解困集中安置点建设项目（二标段）工程位于安羊沟戴家院、孙家湾,属于地表水冲积扇引起的新近堆积黄土(湿陷性黄土)抗震6度设防,场地地层组成如下:素填土:黄褐色，层厚1.4～1.8m，在整个场地均有分布。充填物以砾砂为主。圆砾：土黄色，层厚12.0～13.6m，在整个场地均有分布，骨架颗粒排列混乱，部分连续接触，级配较差，呈圆形，一般粒径2.00～20.00mm，最大粒径100mm，充填物以中粗砂为主，含少量漂石。通过现场开挖可知，该层中上部较松散，锹镐可以轻易挖除，下部则较密实，锹镐不易挖除。由于原井口棚挡土墙土坡进行了简易支护，砂浆喷护，坡长135米，坡高12米，由于属溶陷性盐渍砂土，该边坡已整体失稳，局部发生塌方，现需拆除原井口棚挡土墙土坡简易支护，并在原址新建片石挡土墙。本标段浆砌片石挡土墙共有三处，全部采用分级放台仰斜式重力挡土墙，挡土墙分三台，挡土墙高4米，放坡平台4米，采取分级分段流水施工的方法。1.2主要工程数量序号项目编码项目名称项目特征描述计量单位工程量A、土石方工程101010100挖一般土方1、土壤类别：三类土M³26476.土方（m3）8000工字钢（T）4.255伴热带1120mUPVC管（DN200）200m砼（m3）57钢筋（T）1.1铁皮保护层583m2灰土（m3）3823DN219管（m）200聚氨脂保温35m3片石（m3）23103DN100管（m）400UPVC管（DN100）722m20012、反铲挖掘机挖土装车002010101002002挖一般土方1、土壤类别：三类土2、反铲挖掘机挖土装车M³10800.003010103001001回填方填土夯实，槽、坑M³10800.004010103002001余方弃置自卸汽车运土方（载重8t以内）-运距1km以内M³26476.00分部小计D、砌筑工程5010403004001石挡土墙1、石料种类、规格：毛石2、砂浆强度等级、配合比：M5.0水泥砂浆M³1889.00分部小计6011705001001履带式挖掘机进出厂费履带式挖掘机1m³以内台次11.3主要工程项目和工程特点的基本技术要求1.3.1材料要求所用原材料砂、石料、水泥、碎石、水及混凝土预制件，应符合设计图纸和相关技术规范的要求。1.3.2施工要求1.3.2.1浆砌片(块)石挡土墙及实体1.3.2.1.1砂浆应按设计施工配合比配制。1.3.2.1.2基坑承载力、内部尺寸必须满足设计要求。1.3.2.1.3砌筑应分层错缝，浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞，干砌时不得松动、叠砌和浮塞。1.3.2.2混凝土挡土墙及实体1.3.2.2.1基坑承载力、内部尺寸必须满足设计要求。1.3.2.2.2混凝土的施工配合比应符合试验规定。1.3.2.2.3片石混凝土挡土墙及实体片石参量不得大于混凝土总量的25%，片石摆放均匀。1.3.2.2.4混凝土表面应平整、密实、施工缝整齐，无蜂窝麻面现象。1.3.2.2.5沉降缝、泄水孔、反滤层的设置位置、质量和数量必须符合设计要求。1.3.2.3墙背填土技术要求1.3.2.3.1回填材料均应是透水性材料或设计规定的材料，严禁采用有机土、腐殖土、垃圾、盐泽土等不合格填料，填料中不得含用树根、草皮等杂物。1.3.2.3.2墙背回填必须和挖、填方路基有效搭接，纵向接缝必须设台阶。1.3.2.3.3结构物强度达到设计75%方可填筑。1.3.2.3.4必须分层填筑压实，每层表面平整，路拱合适。1.3.2.4检查项目按《公路工程质量检验评定标准》(JTGF80/1-2004)第六章一般规定6.1.3——丁坝、护岸可参照挡土墙的标准进行检验和评定。浆砌片(块)石和混凝土挡土墙及实体工程的检查项目——如下表1项次检查项目规定值或允许偏差检查方法1砂浆或混凝土强度(MPa)在合格标准内按JTGF80/1-2004附录F或D检查2平面位置(mm)浆砌挡土墙50经纬仪：每20m检查墙顶外边线3点混凝土挡土墙303顶面高程(mm)浆砌挡土墙20水准仪：每20m检查1点混凝土挡土墙4竖直度或坡度(%)0.5吊垂线：每20m检查2点5断面尺寸(mm)不小于设计尺量：每20m量2个断面6底面高程(mm)浆砌挡土墙50水准仪：每20m检查1点混凝土挡土墙307表面平整度(mm)块石202m直尺：每20m检查3处，每处检查竖直和墙长片石30两个方向混凝土块、料石10混凝土5片（块）石干砌挡土墙及实体工程检查项目——如下表表2项次检查项目规定值或允许偏差检查方法1平面位置(mm)50经纬仪：每20m检查墙顶外...
