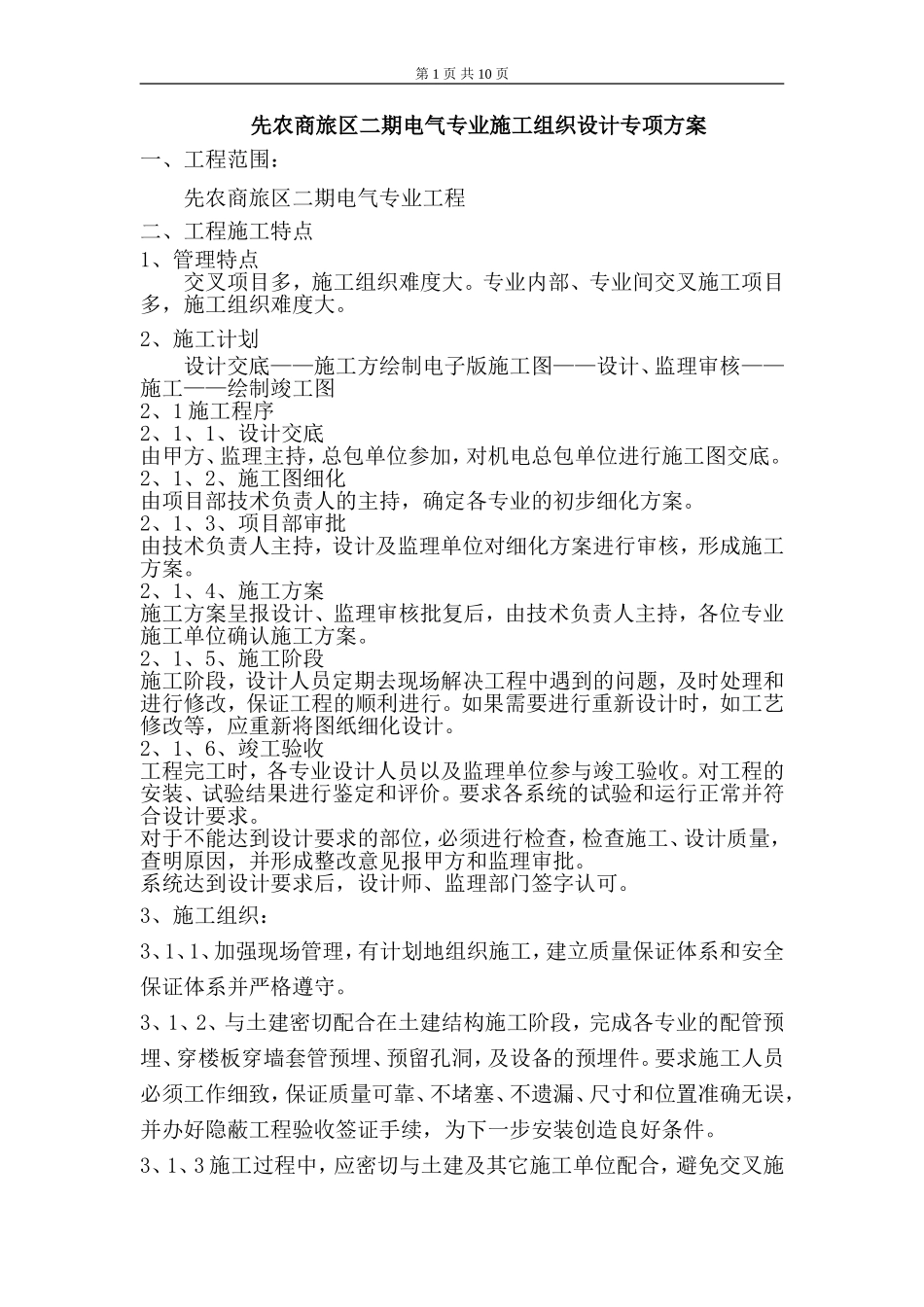

第1页共10页先农商旅区二期电气专业施工组织设计专项方案一、工程范围：先农商旅区二期电气专业工程二、工程施工特点1、管理特点交叉项目多，施工组织难度大。专业内部、专业间交叉施工项目多，施工组织难度大。2、施工计划设计交底——施工方绘制电子版施工图——设计、监理审核——施工——绘制竣工图2、1施工程序2、1、1、设计交底由甲方、监理主持，总包单位参加，对机电总包单位进行施工图交底。2、1、2、施工图细化由项目部技术负责人的主持，确定各专业的初步细化方案。2、1、3、项目部审批由技术负责人主持，设计及监理单位对细化方案进行审核，形成施工方案。2、1、4、施工方案施工方案呈报设计、监理审核批复后，由技术负责人主持，各位专业施工单位确认施工方案。2、1、5、施工阶段施工阶段，设计人员定期去现场解决工程中遇到的问题，及时处理和进行修改，保证工程的顺利进行。如果需要进行重新设计时，如工艺修改等，应重新将图纸细化设计。2、1、6、竣工验收工程完工时，各专业设计人员以及监理单位参与竣工验收。对工程的安装、试验结果进行鉴定和评价。要求各系统的试验和运行正常并符合设计要求。对于不能达到设计要求的部位，必须进行检查，检查施工、设计质量，查明原因，并形成整改意见报甲方和监理审批。系统达到设计要求后，设计师、监理部门签字认可。3、施工组织：3、1、1、加强现场管理，有计划地组织施工，建立质量保证体系和安全保证体系并严格遵守。3、1、2、与土建密切配合在土建结构施工阶段，完成各专业的配管预埋、穿楼板穿墙套管预埋、预留孔洞，及设备的预埋件。要求施工人员必须工作细致，保证质量可靠、不堵塞、不遗漏、尺寸和位置准确无误，并办好隐蔽工程验收签证手续，为下一步安装创造良好条件。3、1、3施工过程中，应密切与土建及其它施工单位配合，避免交叉施第2页共10页工造成成品损坏。3、1、4细部处理：在交工验收前进行全面清理；对施工中存在的缺陷进行检查处理；针对设计、监理、甲方的要求对现场不完整的部份进行修改；3、2施工计划：3、2、1根据合同工期和建设单位要求，结合现场的实际情况、设备材料供应情况，编制总的进度计划，施工期间将根据工程进度计划编制详细的月、旬、周、日工作计划。3、2、2主要施工机械计划：序号机具名称规格型号单位数量备注略略略略略略略略略略略略3、2、3根据进度计划安排劳动力计划《用工计划表》3、3技术准备：做好技术准备工作，保证施工过程有计划地进行。（1）技术人员认真阅图，编制详尽的材料、设备计划。（2）根据施工图纸、施工规范、厂家设备资料及工地现场情况，绘制施工图，详细标明走向、标高、规格尺寸、管径等，绘制施工大样图及设备基础图并报设计、监理审批。（3）根据施工图纸、施工规范及图纸会审记录，完善施工组织设计，编制详尽的施工技术方案，并对施工班组作好书面技术交底工作。（4）项目部协调各专业施工单位绘制综合协调图，明确各专业管道、线槽及设备等走向、位置及标高，于施工前解决好各专业之间、与土建专业之间冲突现象。（5）提出预制加工件计划，绘制加工图，事先安排好预制加工。3、4施工准备第3页共10页3、4、1现场准备工作：根据项目部要求，合理布置施工现场以满足施工需要。3、4、2、材料、设备准备工作：（1）根据设备材料计划用量表，安排设备材料进场。（2）根据施工进度计划，组织设备材料分批次进场及验收。3、4、3、劳动力准备：（1）对现场施工人员进行三级教育，加紧特殊工种岗位操作培训，办理有关保险等各方面手续。（2）结合施工组织的实际情况落实现场文明施工管理细则。（3）组织有关人员熟悉图纸、学习各项技术交底及管理文件，建立起质量控制体系。4.1电气工程工程概况：本工程的电气部分主要包括动力、照明、防雷接地等系统，本建筑的消防报警及联控灭火设备、防排烟设施、消防电梯、机械停车库和应急照明等。采用两路10KV电源进线。一级负荷采用双电源，双回路供电，在其设备末端自动切换。本工程为二类防雷建筑物，接地采用TN-S系统。4、1、1施工程序4、1、2施工方法4、1、2、1套管敷设所有配管工程必须严格按图施工，不得随意更...
