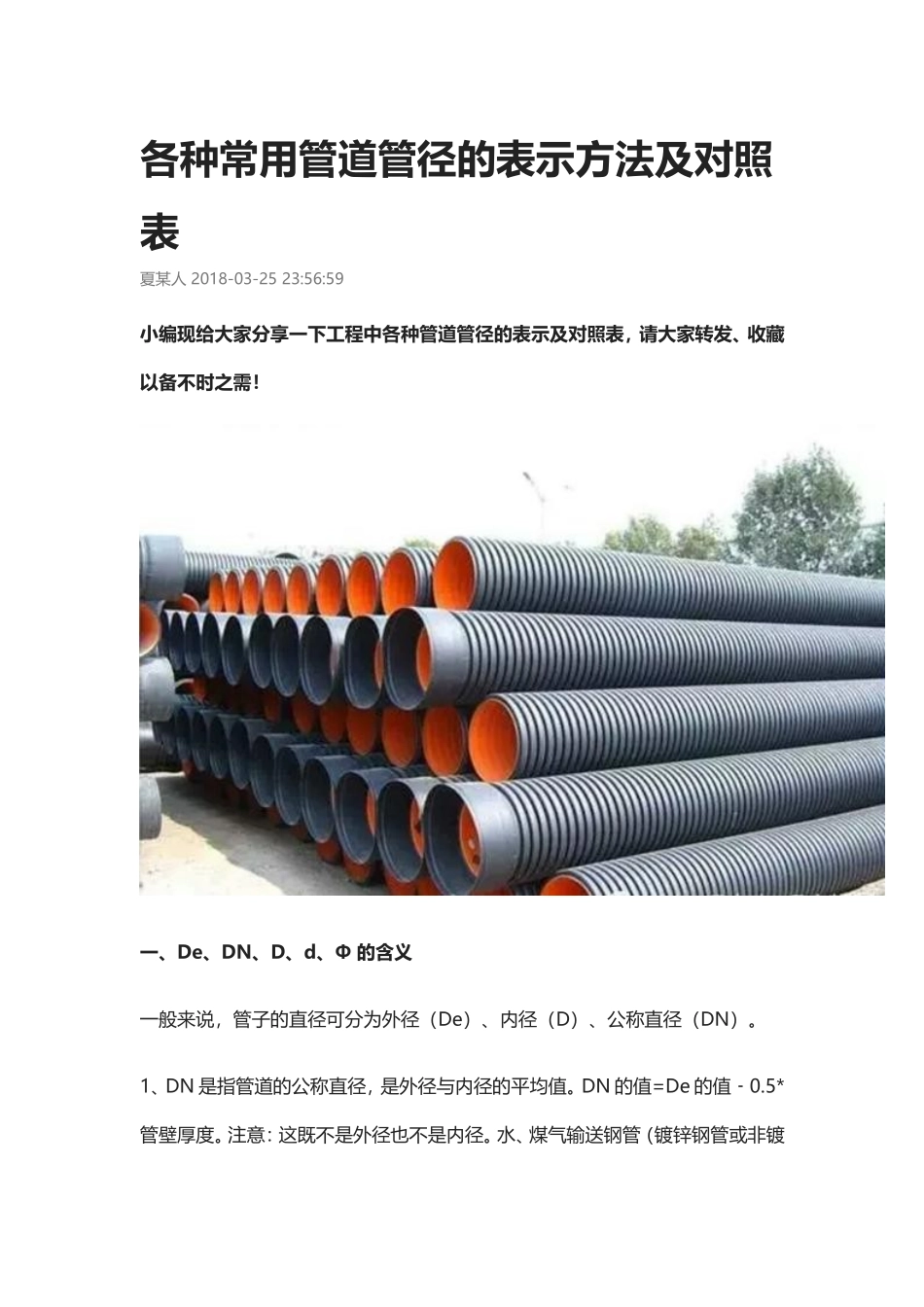

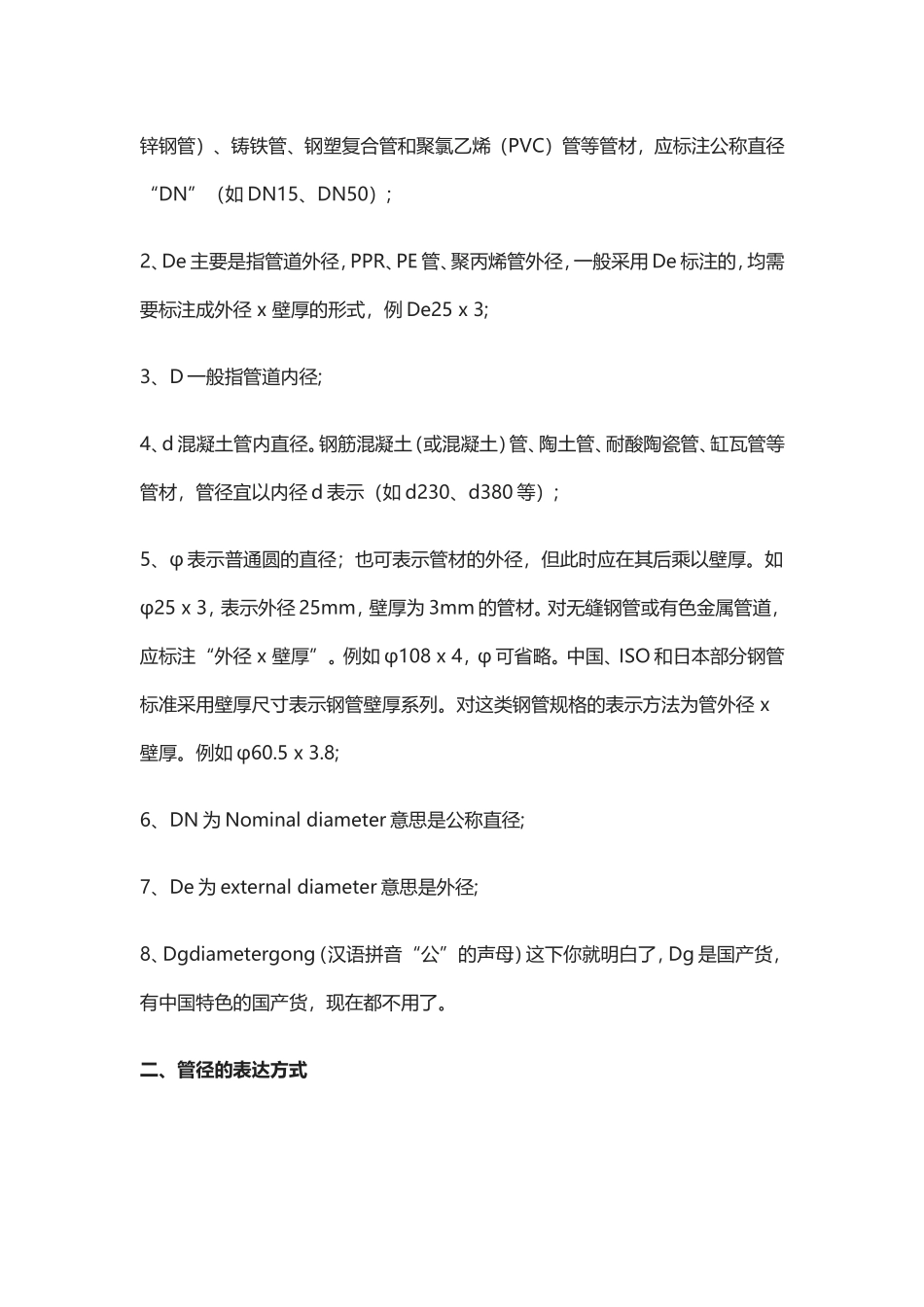

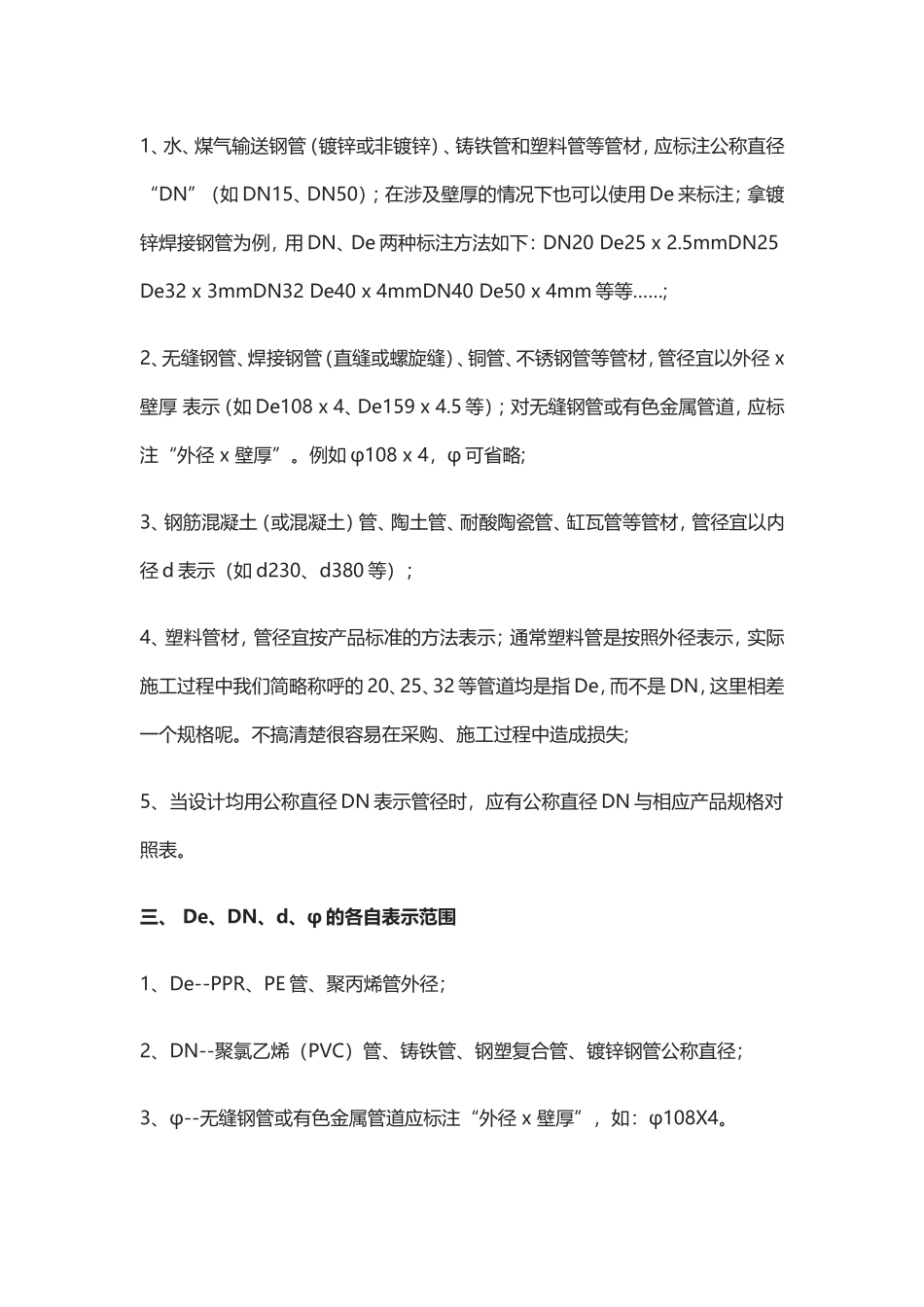

各种常用管道管径的表示方法及对照表夏某人2018-03-2523:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x壁厚的形式，例De25x3;3、D一般指管道内径;4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25x3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径x壁厚”。例如φ108x4，φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径x壁厚。例如φ60.5x3.8;6、DN为Nominaldiameter意思是公称直径;7、De为externaldiameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25x2.5mmDN25De32x3mmDN32De40x4mmDN40De50x4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x壁厚表示（如De108x4、De159x4.5等）；对无缝钢管或有色金属管道，应标注“外径x壁厚”。例如φ108x4，φ可省略;3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失;5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。三、De、DN、d、φ的各自表示范围1、De--PPR、PE管、聚丙烯管外径；2、DN--聚氯乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径；3、φ--无缝钢管或有色金属管道应标注“外径x壁厚”，如：φ108X4。四、工程管径对照表
