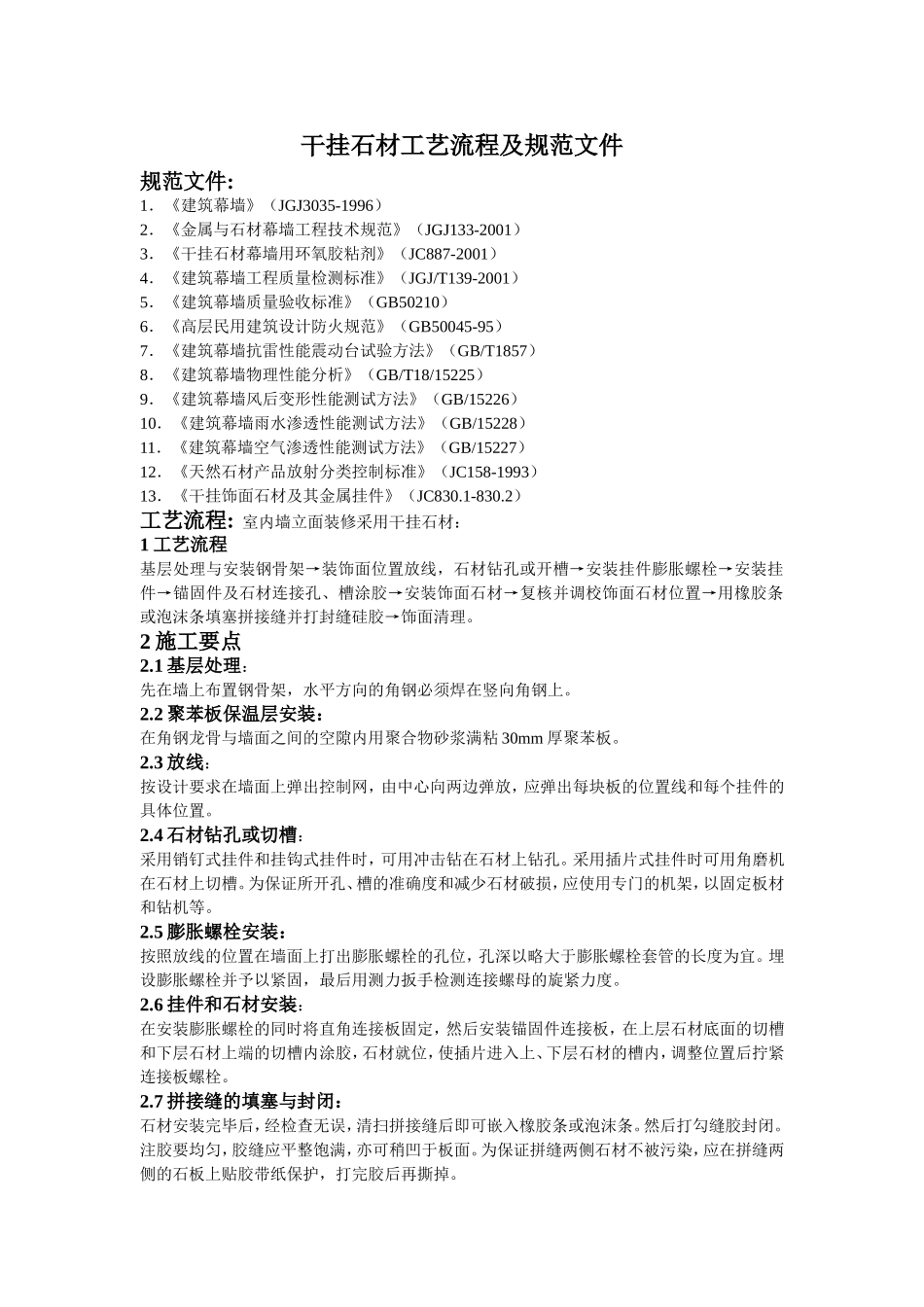

干挂石材规范_第1页
干挂石材规范_第2页

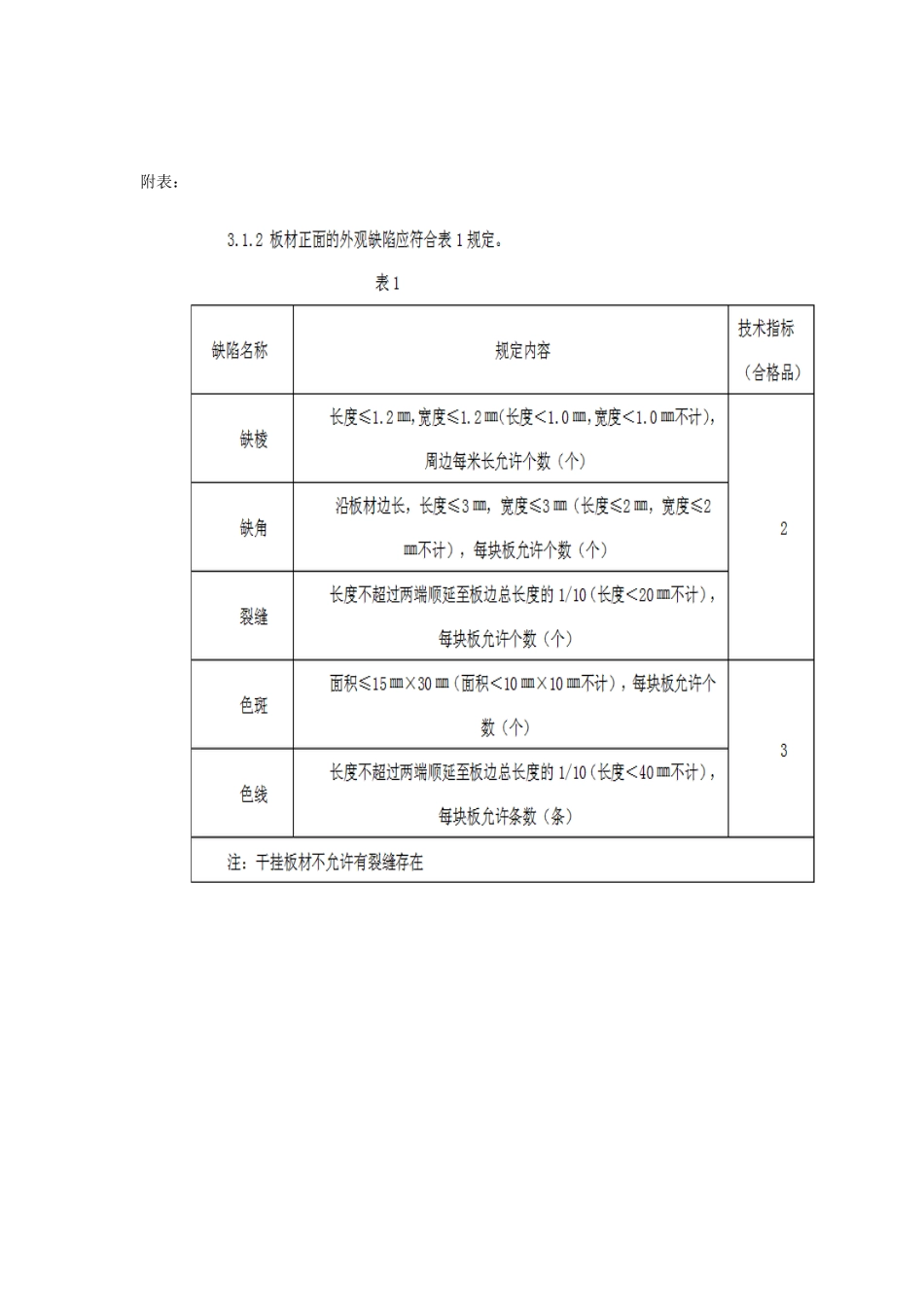

干挂石材规范_第3页
干挂石材工艺流程及规范文件规范文件:1.《建筑幕墙》(JGJ3035-1996)2.《金属与石材幕墙工程技术规范》(JGJ133-2001)3.《干挂石材幕墙用环氧胶粘剂》(JC887-2001)4.《建筑幕墙工程质量检测标准》(JGJ/T139-2001)5.《建筑幕墙质量验收标准》(GB50210)6.《高层民用建筑设计防火规范》(GB50045-95)7.《建筑幕墙抗雷性能震动台试验方法》(GB/T1857)8.《建筑幕墙物理性能分析》(GB/T18/15225)9.《建筑幕墙风后变形性能测试方法》(GB/15226)10.《建筑幕墙雨水渗透性能测试方法》(GB/15228)11.《建筑幕墙空气渗透性能测试方法》(GB/15227)12.《天然石材产品放射分类控制标准》(JC158-1993)13.《干挂饰面石材及其金属挂件》(JC830.1-830.2)工艺流程:室内墙立面装修采用干挂石材:1工艺流程基层处理与安装钢骨架→装饰面位置放线,石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件→锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡沫条填塞拼接缝并打封缝硅胶→饰面清理。2施工要点2.1基层处理:先在墙上布置钢骨架,水平方向的角钢必须焊在竖向角钢上。2.2聚苯板保温层安装:在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板。2.3放线:按设计要求在墙面上弹出控制网,由中心向两边弹放,应弹出每块板的位置线和每个挂件的具体位置。2.4石材钻孔或切槽:采用销钉式挂件和挂钩式挂件时,可用冲击钻在石材上钻孔。采用插片式挂件时可用角磨机在石材上切槽。为保证所开孔、槽的准确度和减少石材破损,应使用专门的机架,以固定板材和钻机等。2.5膨胀螺栓安装:按照放线的位置在墙面上打出膨胀螺栓的孔位,孔深以略大于膨胀螺栓套管的长度为宜。埋设膨胀螺栓并予以紧固,最后用测力扳手检测连接螺母的旋紧力度。2.6挂件和石材安装:在安装膨胀螺栓的同时将直角连接板固定,然后安装锚固件连接板,在上层石材底面的切槽和下层石材上端的切槽内涂胶,石材就位,使插片进入上、下层石材的槽内,调整位置后拧紧连接板螺栓。2.7拼接缝的填塞与封闭:石材安装完毕后,经检查无误,清扫拼接缝后即可嵌入橡胶条或泡沫条。然后打勾缝胶封闭。注胶要均匀,胶缝应平整饱满,亦可稍凹于板面。为保证拼缝两侧石材不被污染,应在拼缝两侧的石板上贴胶带纸保护,打完胶后再撕掉。2.8擦缝及饰面清理:石材安装完毕后,清除所有的石膏和余浆痕迹,用麻布擦洗干净。并按石材的出厂颜色调成色浆嵌缝,边嵌边擦干净,以更缝隙密实均匀、干净颜色一致。3注意要点:3.1饰面石板材的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求,要有产品合格证。3.2面层与基底应安装牢固,干挂配件为不锈钢,必须符合设计要求和国家标准。3.3表面平整、洁净;拼花正确、纹理清晰通顺,颜色均匀一致;非整板部位安排适宜,阴阳角处的板压向正确。3.4缝格均匀、板缝通顺,接缝填嵌密实、宽窄一致,无错台、错位。3.5突出物周围的板采取整板套割,尺寸准确,边缘吻合整齐、平顺,墙裙、贴脸等上口平直。3.6块材在搬运和操作中严禁被砂浆等脏物污染,若污染及时擦净。另外防止酸盐类化学物品、有色液体等直接接触造成石材表面污染。3.7保证贴脸上口平顺。4石板材允许偏差项目:项次项目允许偏差(mm)检查方法1立面垂直2用2m托线板和尺量检查2表面平整1用2m靠尺和塞尺检查3阳角方正2用方尺和塞尺检查4接缝平直2拉通线和尺量检查5墙裙上口平直2拉通线和尺量检查6接缝高低0.3用钢板尺和塞尺检查7接缝宽度偏差0.5拉5m小线和尺量检查5成品保护5.1安装好的石板应有切实可行可靠的防止污染措施;要及时清擦残留在门窗框、玻璃和金属饰面板上的污物,特别是打胶时在胶缝两侧宜粘贴保护膜,预防污染;5.2饰面完活后,易磕碰的棱角处要做好成品保护工作,其他工种操作时不得划伤和碰坏石材。5.3拆改架子和上料时,注意不要碰撞干挂石材饰面板;5.4施工中环氧胶未达到强度不得进行上一层的施工,并防止撞击和振动;6应注意的问题6.1饰面板面层颜色不均:其主要原因是施工前没有进行试拼、编号和认真挑选;6.2线角不直、缝格不均、...
