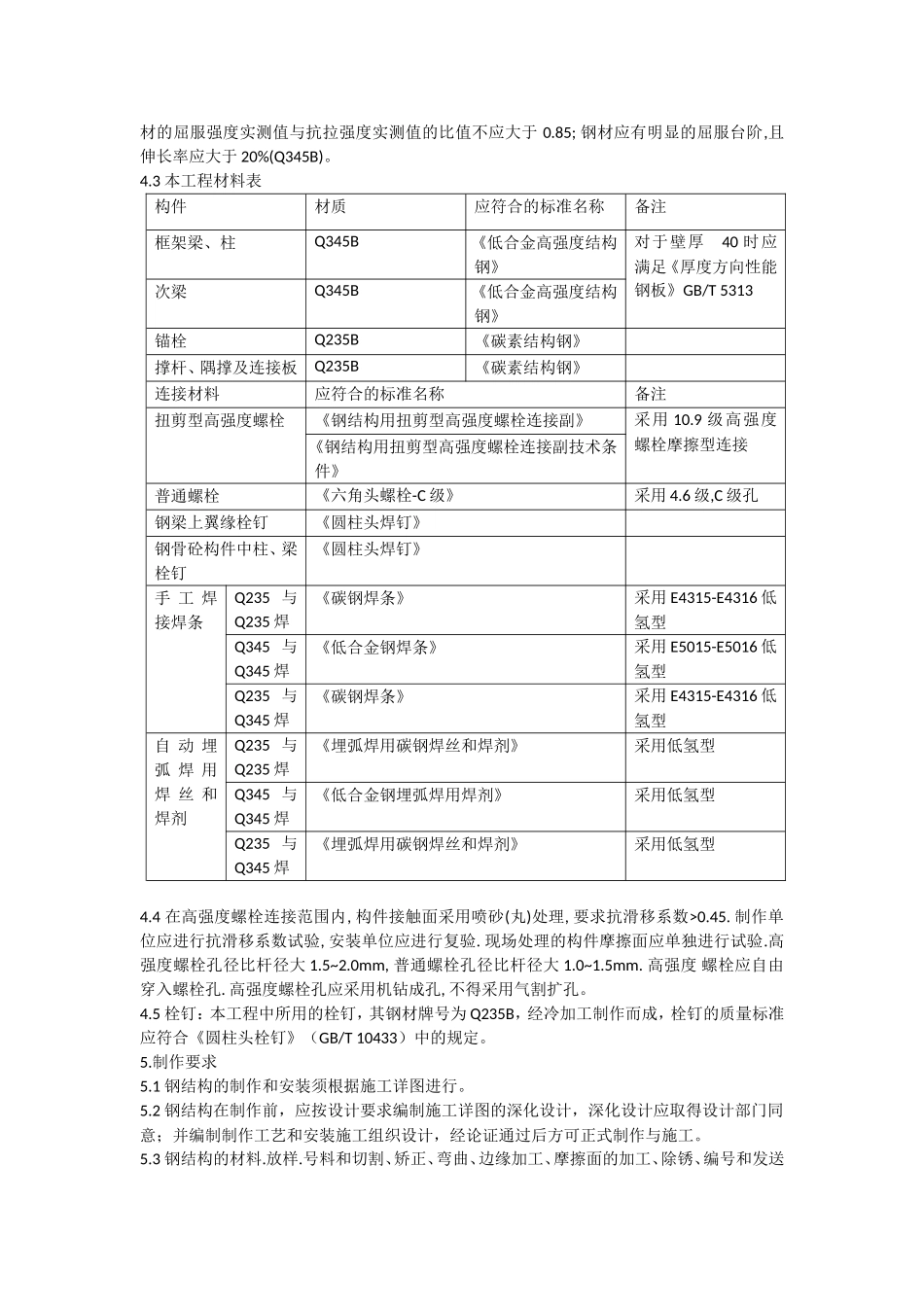

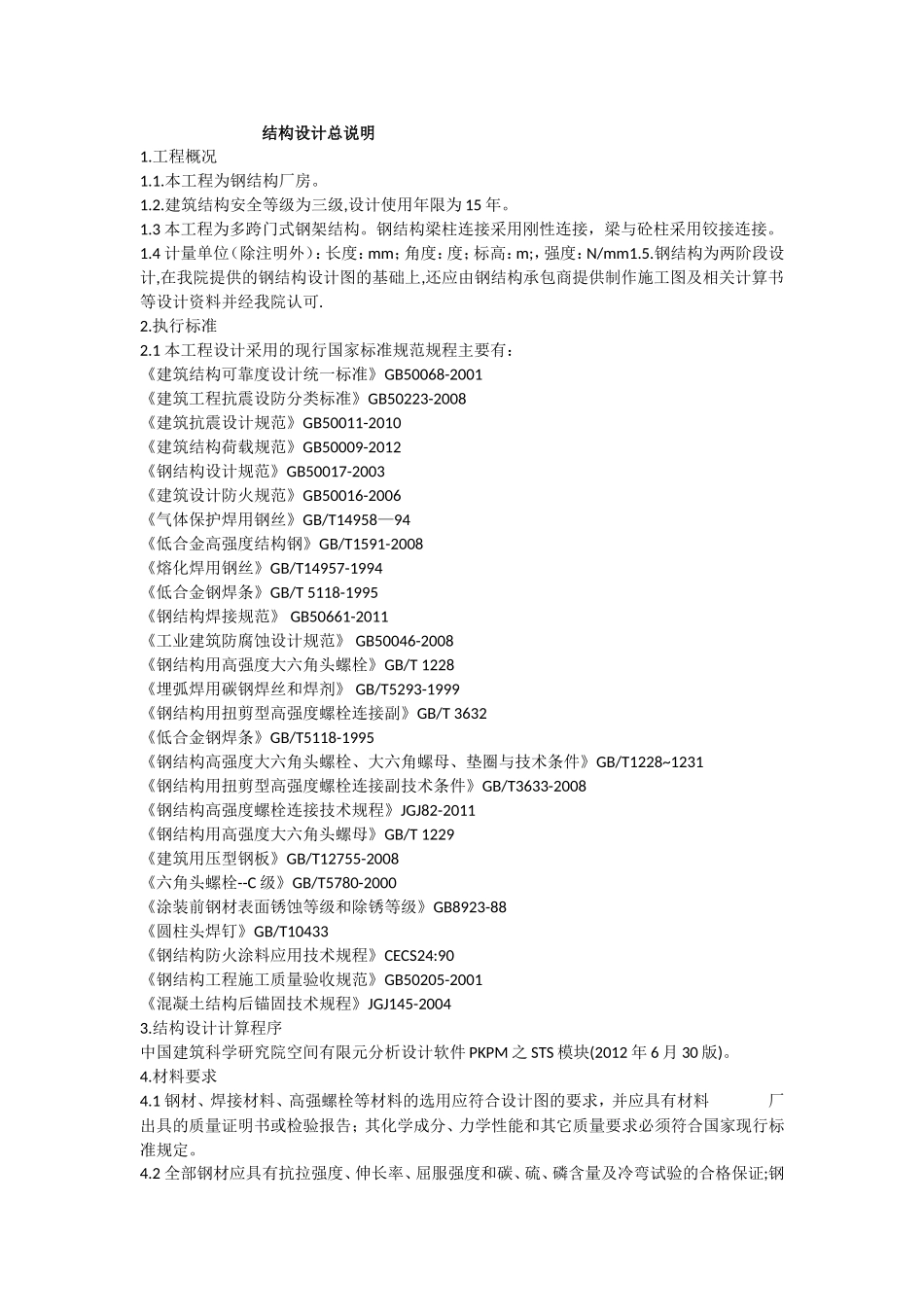

结构设计总说明1.工程概况1.1.本工程为钢结构厂房。1.2.建筑结构安全等级为三级,设计使用年限为15年。1.3本工程为多跨门式钢架结构。钢结构梁柱连接采用刚性连接，梁与砼柱采用铰接连接。1.4计量单位（除注明外）：长度：mm；角度：度；标高：m;，强度：N/mm1.5.钢结构为两阶段设计,在我院提供的钢结构设计图的基础上,还应由钢结构承包商提供制作施工图及相关计算书等设计资料并经我院认可.2.执行标准2.1本工程设计采用的现行国家标准规范规程主要有：《建筑结构可靠度设计统一标准》GB50068-2001《建筑工程抗震设防分类标准》GB50223-2008《建筑抗震设计规范》GB50011-2010《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑设计防火规范》GB50016-2006《气体保护焊用钢丝》GB/T14958—94《低合金高强度结构钢》GB/T1591-2008《熔化焊用钢丝》GB/T14957-1994《低合金钢焊条》GB/T5118-1995《钢结构焊接规范》GB50661-2011《工业建筑防腐蚀设计规范》GB50046-2008《钢结构用高强度大六角头螺栓》GB/T1228《埋弧焊用碳钢焊丝和焊剂》GB/T5293-1999《钢结构用扭剪型高强度螺栓连接副》GB/T3632《低合金钢焊条》GB/T5118-1995《钢结构高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231《钢结构用扭剪型高强度螺栓连接副技术条件》GB/T3633-2008《钢结构高强度螺栓连接技术规程》JGJ82-2011《钢结构用高强度大六角头螺母》GB/T1229《建筑用压型钢板》GB/T12755-2008《六角头螺栓--C级》GB/T5780-2000《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《圆柱头焊钉》GB/T10433《钢结构防火涂料应用技术规程》CECS24:90《钢结构工程施工质量验收规范》GB50205-2001《混凝土结构后锚固技术规程》JGJ145-20043.结构设计计算程序中国建筑科学研究院空间有限元分析设计软件PKPM之STS模块(2012年6月30版)。4.材料要求4.1钢材、焊接材料、高强螺栓等材料的选用应符合设计图的要求，并应具有材料厂出具的质量证明书或检验报告；其化学成分、力学性能和其它质量要求必须符合国家现行标准规定。4.2全部钢材应具有抗拉强度、伸长率、屈服强度和碳、硫、磷含量及冷弯试验的合格保证;钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;钢材应有明显的屈服台阶,且伸长率应大于20%(Q345B)。4.3本工程材料表构件材质应符合的标准名称备注框架梁、柱Q345B《低合金高强度结构钢》对于壁厚40“时应满足《厚度方向性能钢板》GB/T5313次梁Q345B《低合金高强度结构钢》锚栓Q235B《碳素结构钢》撑杆、隅撑及连接板Q235B《碳素结构钢》连接材料应符合的标准名称备注扭剪型高强度螺栓《钢结构用扭剪型高强度螺栓连接副》采用10.9级高强度螺栓摩擦型连接《钢结构用扭剪型高强度螺栓连接副技术条件》普通螺栓《六角头螺栓-C级》采用4.6级,C级孔钢梁上翼缘栓钉《圆柱头焊钉》钢骨砼构件中柱、梁栓钉《圆柱头焊钉》手工焊接焊条Q235与Q235焊《碳钢焊条》采用E4315-E4316低氢型Q345与Q345焊《低合金钢焊条》采用E5015-E5016低氢型Q235与Q345焊《碳钢焊条》采用E4315-E4316低氢型自动埋弧焊用焊丝和焊剂Q235与Q235焊《埋弧焊用碳钢焊丝和焊剂》采用低氢型Q345与Q345焊《低合金钢埋弧焊用焊剂》采用低氢型Q235与Q345焊《埋弧焊用碳钢焊丝和焊剂》采用低氢型4.4在高强度螺栓连接范围内,构件接触面采用喷砂(丸)处理,要求抗滑移系数>0.45.制作单位应进行抗滑移系数试验,安装单位应进行复验.现场处理的构件摩擦面应单独进行试验.高强度螺栓孔径比杆径大1.5~2.0mm,普通螺栓孔径比杆径大1.0~1.5mm.高强度螺栓应自由穿入螺栓孔.高强度螺栓孔应采用机钻成孔,不得采用气割扩孔。4.5栓钉：本工程中所用的栓钉，其钢材牌号为Q235B，经冷加工制作而成，栓钉的质量标准应符合《圆柱头栓钉》（GB/T10433）中的规定。5.制作要求5.1钢结构的制作和安装须根据施工详图进行。5.2钢结构在制作前，应按设计要求编制施工详图的深化设计，深化设计应取得设计部门同意；并编制制作工艺和安装施工组织设计，经论证通过后方可正式制作与施工。5.3钢结构的材料.放样.号料和切割、矫正、弯曲、边缘加工、摩擦...
