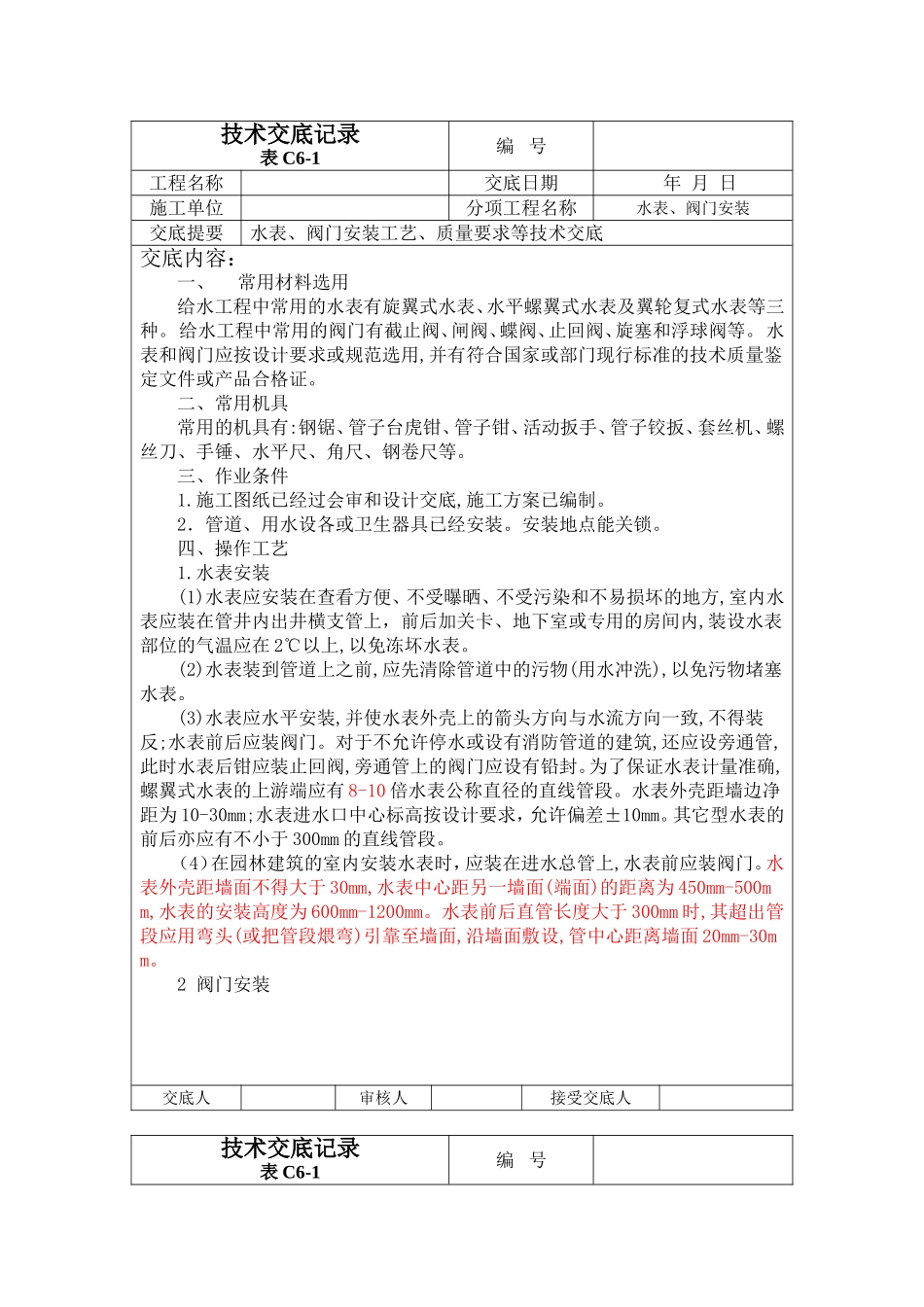

技术交底记录表C6-1编号工程名称交底日期年月日施工单位分项工程名称水表、阀门安装交底提要水表、阀门安装工艺、质量要求等技术交底交底内容：一、常用材料选用给水工程中常用的水表有旋翼式水表、水平螺翼式水表及翼轮复式水表等三种。给水工程中常用的阀门有截止阀、闸阀、蝶阀、止回阀、旋塞和浮球阀等。水表和阀门应按设计要求或规范选用,并有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。二、常用机具常用的机具有:钢锯、管子台虎钳、管子钳、活动扳手、管子铰扳、套丝机、螺丝刀、手锤、水平尺、角尺、钢卷尺等。三、作业条件1.施工图纸已经过会审和设计交底,施工方案已编制。2．管道、用水设各或卫生器具已经安装。安装地点能关锁。四、操作工艺1.水表安装(1)水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方,室内水表应装在管井内出井横支管上，前后加关卡、地下室或专用的房间内,装设水表部位的气温应在2℃以上,以免冻坏水表。(2)水表装到管道上之前,应先清除管道中的污物(用水冲洗),以免污物堵塞水表。(3)水表应水平安装,并使水表外壳上的箭头方向与水流方向一致,不得装反;水表前后应装阀门。对于不允许停水或设有消防管道的建筑,还应设旁通管,此时水表后钳应装止回阀,旁通管上的阀门应设有铅封。为了保证水表计量准确,螺翼式水表的上游端应有8-10倍水表公称直径的直线管段。水表外壳距墙边净距为10-30mm;水表进水口中心标高按设计要求，允许偏差±10mm。其它型水表的前后亦应有不小于300mm的直线管段。（4）在园林建筑的室内安装水表时，应装在进水总管上,水表前应装阀门。水表外壳距墙面不得大于30mm,水表中心距另一墙面(端面)的距离为450mm-500mm,水表的安装高度为600mm-1200mm。水表前后直管长度大于300mm时,其超出管段应用弯头(或把管段煨弯)引靠至墙面,沿墙面敷设,管中心距离墙面20mm-30mm。2阀门安装交底人审核人接受交底人技术交底记录表C6-1编号工程名称交底日期年月日施工单位分项工程名称水表、阀门安装交底提要水表、阀门安装工艺、质量要求等技术交底交底内容：(1)截止阀安装由于截止阀的阀体内腔左右两侧不对称，安装时必须注意流体的流动方向。应使管道中液体由下向上流经阀盘，因为这样的流动的流体阻力小，开启省力，关闭后填料不与介质接触，易于检修。（2）闸阀安装闸阀无方向性,允许水流从任意一端流入流出。但闸阀不宜倒装，使介质长期存在于阀体空间会腐蚀阀杆，检修也不方便。闸门吊装时，绳索应拴在法兰上，切勿拴在手轮或阀件上，以防折断阀杆。明杆阀门不能装在地下，以防阀杆锈蚀。（3）旋塞和蝶阀安装旋塞和蝶阀允许水流从任意一端流入流出。（4）止回阀安装止回阀有严格的方向性,安装时除要注意阀体所标水流方向外,安装升降式止回阀时:水平式应水平、正直,以保证阀芯升降灵活和工作可靠;垂直式水流方向宜自下而上,旋启式止回阀要保证阀瓣的旋转枢输处于水平,宜安装在水平管道上也可以安装在垂直管道上,但水流应自下向上流动。(5)在水平管道安装时,阀杆应垂直向上,或者倾斜某一角度:如果阀门安装在难于接近的地方或者较高的地方,为了便于操作.可以将阀秆装成水平,同时再装一个带有传动装置的手轮或远距离操作装置。装置在操作时要求灵活,指示准确,也可设置操作平台。阀门的阀杆在任何情况下都不得位于水平线以下。(6)安装法兰式阀口时,应保证两法兰端面互相平行和同心。铸铁阀门应避免因强力连接或受力不均引起的损坏。拧紧法兰螺栓时,应对称或十字交叉进行。安装螺纹连接的阀门时,应保证螺纹完整无缺,管螺纹上要缠生料带或白厚漆加油麻丝;拧紧时,必须用扳手咬牢拧入管子一端的六角体上,用力要均匀,以保证阀体不致拧变形和损坏。五、成品保护1、水表要在管道试压后,在要验交时再行安装,阀门安装好后可将手轮拆下.待验交时再装上,以免过早安装时,容易损坏和丢失。2、安装的建筑物必须能加锁,并要建立严格的钥匙交接制度,尤其是多单位在内施工的安装项目,一定要建立值班交接制度。六、应注意的质量问题1、水表、阀门的安装,对于建筑物的外观有很大影响,所以要特别注意整个房间的布置保持协调,标高要―致。交底人审核人...
