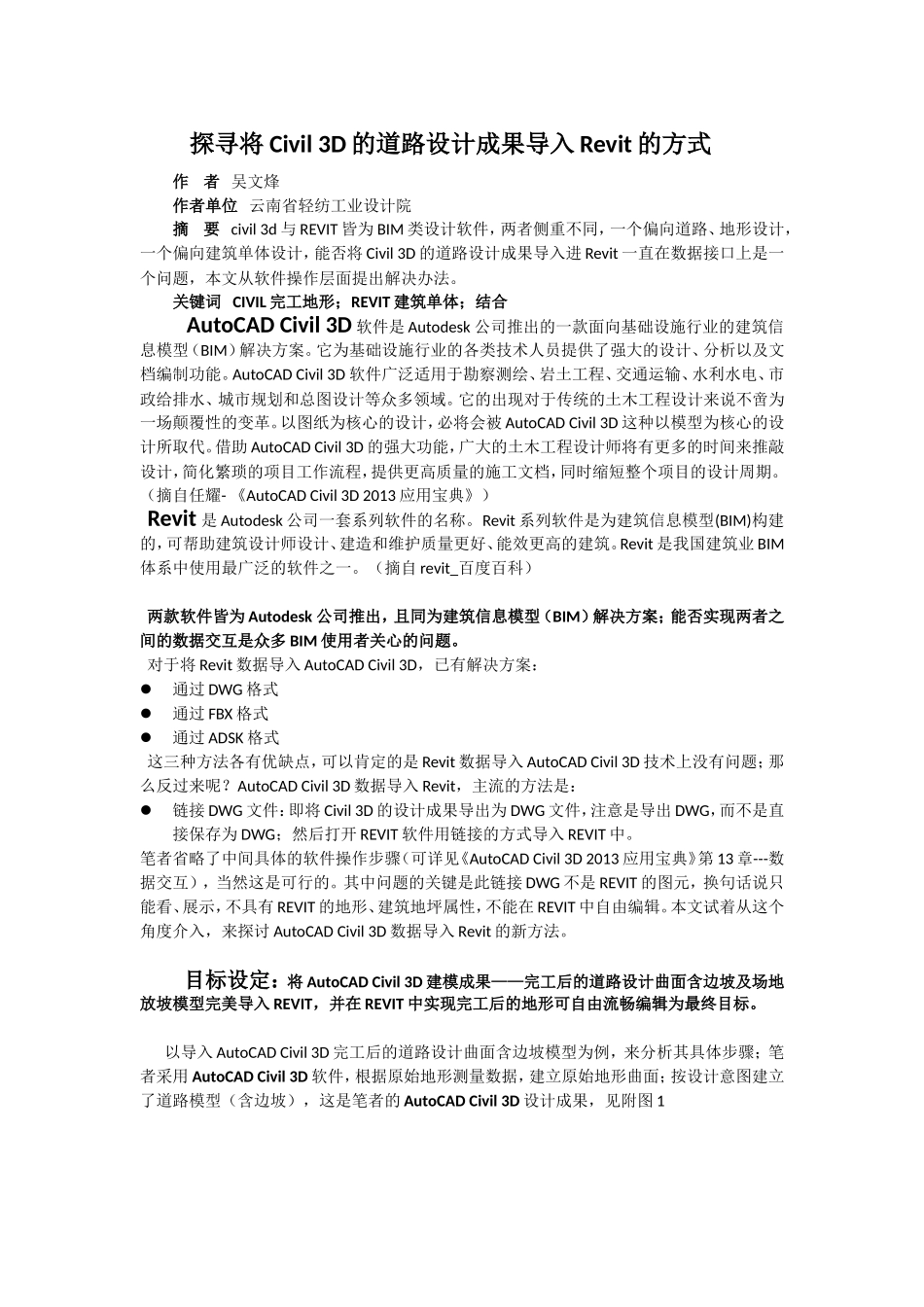

探寻将Civil3D的道路设计成果导入Revit的方式作者吴文烽作者单位云南省轻纺工业设计院摘要civil3d与REVIT皆为BIM类设计软件，两者侧重不同，一个偏向道路、地形设计，一个偏向建筑单体设计，能否将Civil3D的道路设计成果导入进Revit一直在数据接口上是一个问题，本文从软件操作层面提出解决办法。关键词CIVIL完工地形；REVIT建筑单体；结合AutoCADCivil3D软件是Autodesk公司推出的一款面向基础设施行业的建筑信息模型（BIM）解决方案。它为基础设施行业的各类技术人员提供了强大的设计、分析以及文档编制功能。AutoCADCivil3D软件广泛适用于勘察测绘、岩土工程、交通运输、水利水电、市政给排水、城市规划和总图设计等众多领域。它的出现对于传统的土木工程设计来说不啻为一场颠覆性的变革。以图纸为核心的设计，必将会被AutoCADCivil3D这种以模型为核心的设计所取代。借助AutoCADCivil3D的强大功能，广大的土木工程设计师将有更多的时间来推敲设计，简化繁琐的项目工作流程，提供更高质量的施工文档，同时缩短整个项目的设计周期。（摘自任耀-《AutoCADCivil3D2013应用宝典》）Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。Revit是我国建筑业BIM体系中使用最广泛的软件之一。（摘自revit_百度百科）两款软件皆为Autodesk公司推出，且同为建筑信息模型（BIM）解决方案；能否实现两者之间的数据交互是众多BIM使用者关心的问题。对于将Revit数据导入AutoCADCivil3D，已有解决方案：通过DWG格式通过FBX格式通过ADSK格式这三种方法各有优缺点，可以肯定的是Revit数据导入AutoCADCivil3D技术上没有问题；那么反过来呢？AutoCADCivil3D数据导入Revit，主流的方法是：链接DWG文件：即将Civil3D的设计成果导出为DWG文件，注意是导出DWG，而不是直接保存为DWG；然后打开REVIT软件用链接的方式导入REVIT中。笔者省略了中间具体的软件操作步骤（可详见《AutoCADCivil3D2013应用宝典》第13章---数据交互），当然这是可行的。其中问题的关键是此链接DWG不是REVIT的图元，换句话说只能看、展示，不具有REVIT的地形、建筑地坪属性，不能在REVIT中自由编辑。本文试着从这个角度介入，来探讨AutoCADCivil3D数据导入Revit的新方法。目标设定：将AutoCADCivil3D建模成果——完工后的道路设计曲面含边坡及场地放坡模型完美导入REVIT，并在REVIT中实现完工后的地形可自由流畅编辑为最终目标。以导入AutoCADCivil3D完工后的道路设计曲面含边坡模型为例，来分析其具体步骤；笔者采用AutoCADCivil3D软件，根据原始地形测量数据，建立原始地形曲面；按设计意图建立了道路模型（含边坡），这是笔者的AutoCADCivil3D设计成果，见附图1附图1（备注：为简化分析过程，原图数据已裁剪，此为局部总图的三维轴测效果；图中除原始地形外还融合了道路模型，道路按设计横断面以原始地形为目标进行了放坡，附图1为完工后的道路模型）有了AutoCADCivil3D的设计成果，接下来就是导入的过程，实现在REVIT中地形可自由流畅编辑的目标。实现原理：AutoCADCivil3D的设计成果转化为REVIT可识别的图元，然后REVIT根据可识别的图元建立地形模型，因为是在REVIT中内建的模型，就能实现地形可自由流畅编辑的目标。我们知道AutoCADCivil3D软件基于CAD，REVIT可导入或链接CAD的DWG图形。链接之路如前述，不可编辑，唯剩导入这条路。再看REVIT这边地形建立的过程：附图2附图3基本上REVIT是这3种方法建立地形，笔者采用的方法是第二种——通过导入创建——选择导入实例。导入的实例必须为REVIT可识别的图元，什么样的DWG导入实例图元可被REVIT识别？笔者研究发现，答案是DWG图形中的点，确切的说是几何空间点，并非CAD中普通意义的点。为此需把AutoCADCivil3D的设计成果转化为几何空间点。厘清了这些，剩下的就是具体的操作步骤了。1.打开AutoCADCivil3D软件，打开我们的设计文件，点击选取我们的设计成果：完工曲面（即道路设计曲面）--曲面特性—编辑曲面样式，见附图4附图42.在弹出的对话框中，点击“显示”标签，确认“...
