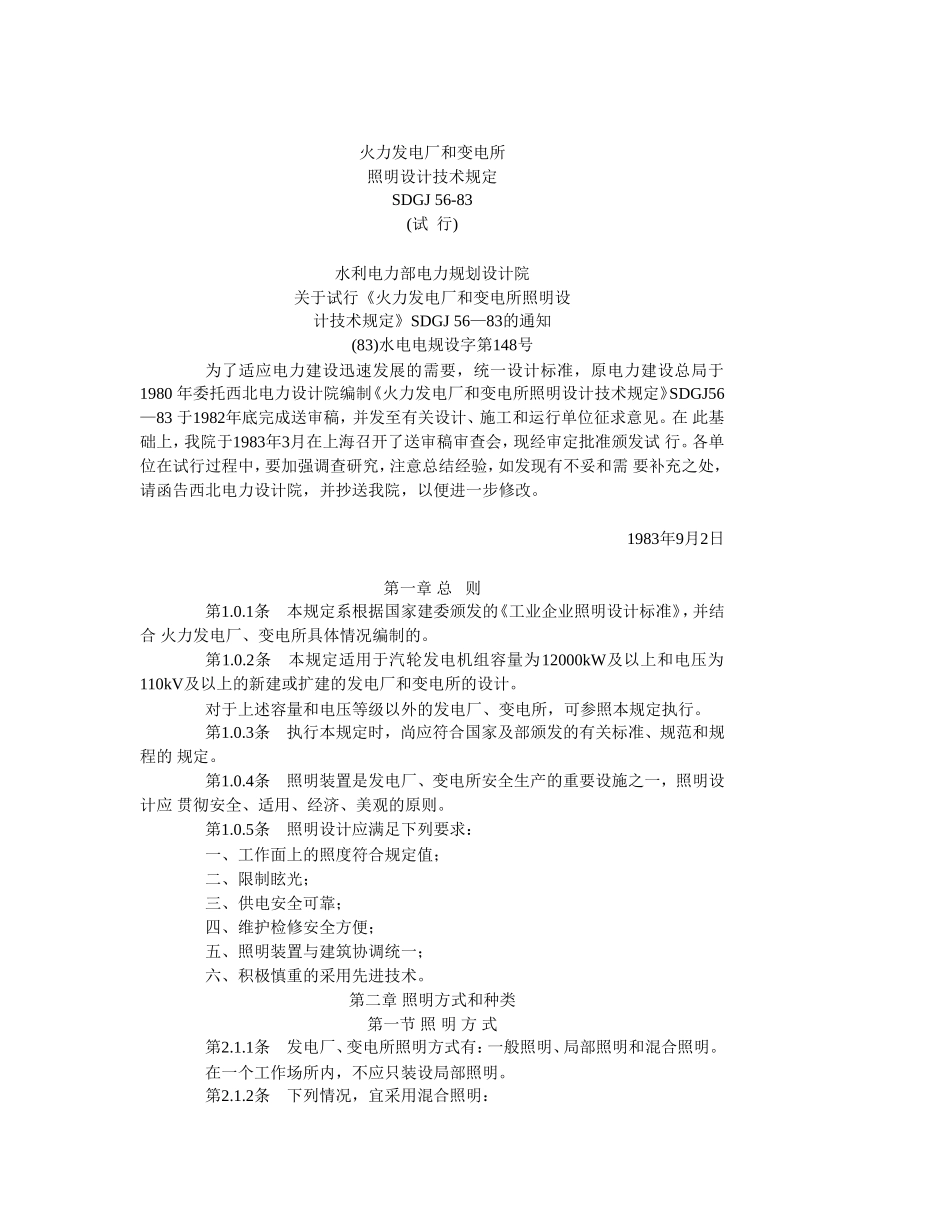

火力发电厂和变电所照明设计技术规定SDGJ56-83(试行)水利电力部电力规划设计院关于试行《火力发电厂和变电所照明设计技术规定》SDGJ56—83的通知(83)水电电规设字第148号为了适应电力建设迅速发展的需要，统一设计标准，原电力建设总局于1980年委托西北电力设计院编制《火力发电厂和变电所照明设计技术规定》SDGJ56—83于1982年底完成送审稿，并发至有关设计、施工和运行单位征求意见。在此基础上，我院于1983年3月在上海召开了送审稿审查会，现经审定批准颁发试行。各单位在试行过程中，要加强调查研究，注意总结经验，如发现有不妥和需要补充之处，请函告西北电力设计院，并抄送我院，以便进一步修改。1983年9月2日第一章总则第1.0.1条本规定系根据国家建委颁发的《工业企业照明设计标准》，并结合火力发电厂、变电所具体情况编制的。第1.0.2条本规定适用于汽轮发电机组容量为12000kW及以上和电压为110kV及以上的新建或扩建的发电厂和变电所的设计。对于上述容量和电压等级以外的发电厂、变电所，可参照本规定执行。第1.0.3条执行本规定时，尚应符合国家及部颁发的有关标准、规范和规程的规定。第1.0.4条照明装置是发电厂、变电所安全生产的重要设施之一，照明设计应贯彻安全、适用、经济、美观的原则。第1.0.5条照明设计应满足下列要求：一、工作面上的照度符合规定值；二、限制眩光；三、供电安全可靠；四、维护检修安全方便；五、照明装置与建筑协调统一；六、积极慎重的采用先进技术。第二章照明方式和种类第一节照明方式第2.1.1条发电厂、变电所照明方式有：一般照明、局部照明和混合照明。在一个工作场所内，不应只装设局部照明。第2.1.2条下列情况，宜采用混合照明：一、视觉工作要求较高的场所；二、采用一般照明难以达到要求或技术经济上不合理时；三、要求光线照射方向能变动时。第2.1.3条发电厂、变电所宜装设局部照明的工作场所见表2.1.3。第2.1.4条对下列场所，可不装设局部照明，用一般照明兼顾。例如：锅炉汽包压力表，吸风机，送风机，排粉机油面计，煤、灰、水取样点，除氧器压力表，锅炉底部出渣机，热力网加热器水位计，疏水箱水位计，发电机冷却水箱水位计，发电机主油箱油位计，减温器水位计，蒸发器水位计，室外油罐油位计，给水泵轴承油面计，水处理除盐水箱水位计，发电机出口及厂用分支断路器油位计等。表2.1.3发电厂、变电所装设局部照明的工作场所*可根据工程具体情况确定是否装设。第2.1.5条发电厂、变电所应装设局部事故照明的工作场所见表2.1.5。表2.1.5发电厂、变电所装设局部事故照明工作场所第二节照明种类第2.2.1条发电厂、变电所的照明种类可分为：正常照明、事故照明、障碍标志信号照明和警卫照明。第2.2.2条发电厂、变电所是否装设警卫照明，应与当地有关部门协商确定。第2.2.3条在正常照明因故障熄灭，将影响正常生产，造成爆炸、火灾或人身伤亡等严重事故的场所，应装设供继续工作或人员疏散用的事故照明。发电厂、变电所宜装设一般事故照明的工作场所见表2.2.3。第2.2.4条主控制室、网络控制室、集中控制室、单元控制室的主环内，应装设不少于两盏直流常明灯。第2.2.5条无人值班的变电所，可不装设事故照明。表2.2.3发电厂、变电所装设一般事故照明的工作场所续表注：为便于人员疏散，表中所列工作场所的主要通道及主要出入口，也应装设一般事故照明。第三章光源第3.0.1条发电厂、变电所应优先采用高光效、长寿命的照明光源。第3.0.2条照明光源应根据视看对象、环境特点及照明种类进行选择：一、识别颜色要求较高的场所或经常有人工作的场所，宜采用荧光灯；二、安装高度较高并需大面积照明的场所或振动较大的场所，宜采用荧光高压汞灯或高压钠灯；三、当事故照明由蓄电池直流系统供电时，宜采用白炽灯。由交流供电时，宜采用荧光灯；四、环境温度较低的场所，不宜采用荧光灯或起动困难的气体放电灯；五、在蒸汽浓度较大的场所，宜采用透雾能力强的高压钠灯。第3.0.3条在同一场所内，当一种光源的光色不能满足生产要求时，可用两种及以上的光源混光。荧光高压汞灯与白炽灯(或卤钨灯)的混光光通量比，可参照附录一选取。第四章照明器的选...
