吊桥(悬索桥)施工组织设计VIP免费

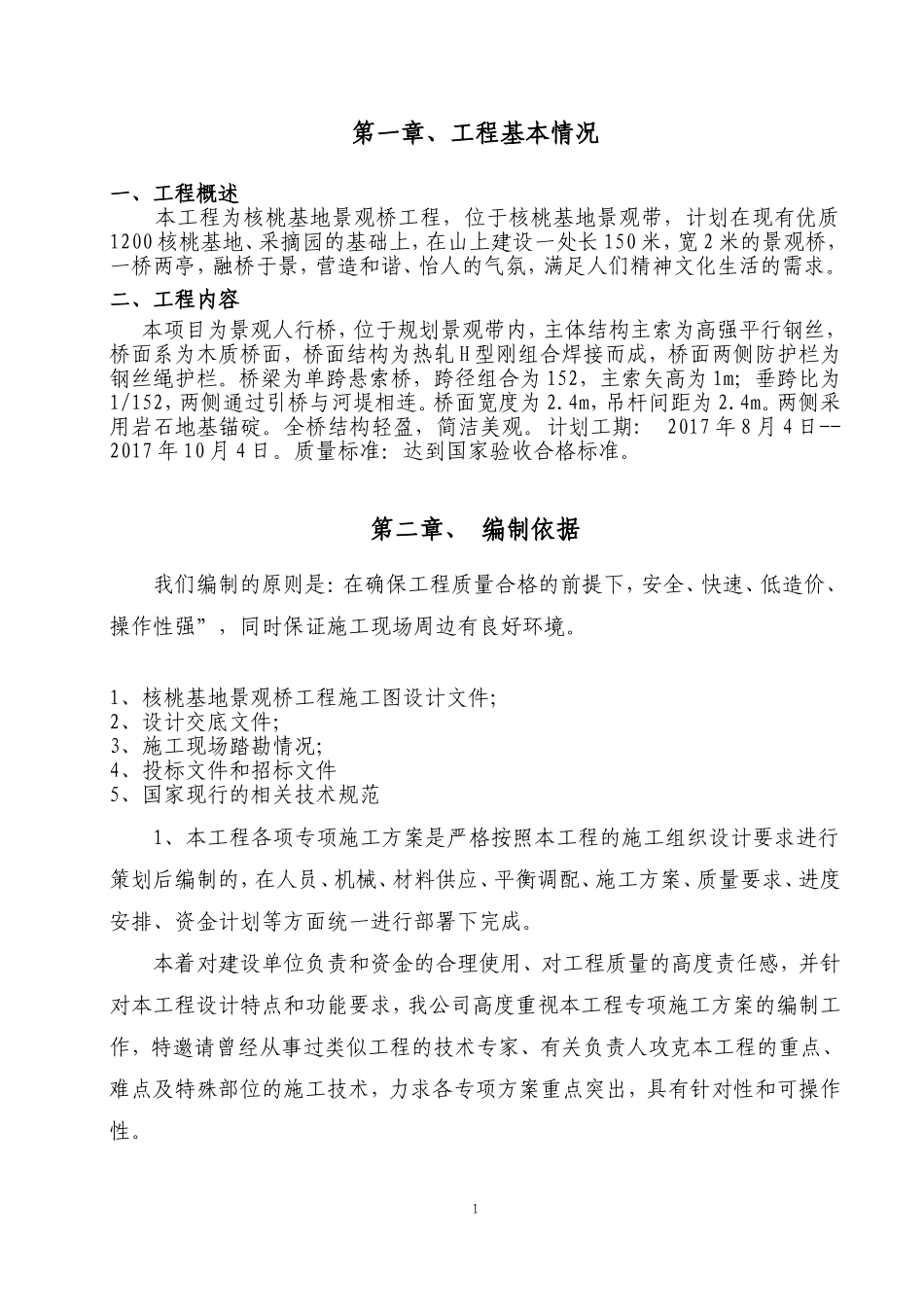

第一章、工程基本情况一、工程概述本工程为核桃基地景观桥工程，位于核桃基地景观带，计划在现有优质1200核桃基地、采摘园的基础上，在山上建设一处长150米，宽2米的景观桥，一桥两亭，融桥于景，营造和谐、怡人的气氛，满足人们精神文化生活的需求。二、工程内容本项目为景观人行桥，位于规划景观带内，主体结构主索为高强平行钢丝，桥面系为木质桥面，桥面结构为热轧H型刚组合焊接而成，桥面两侧防护栏为钢丝绳护栏。桥梁为单跨悬索桥，跨径组合为152，主索矢高为1m；垂跨比为1/152，两侧通过引桥与河堤相连。桥面宽度为2.4m，吊杆间距为2.4m。两侧采用岩石地基锚碇。全桥结构轻盈，简洁美观。计划工期:2017年8月4日--2017年10月4日。质量标准：达到国家验收合格标准。第二章、编制依据我们编制的原则是：在确保工程质量合格的前提下，安全、快速、低造价、操作性强”，同时保证施工现场周边有良好环境。1、核桃基地景观桥工程施工图设计文件；2、设计交底文件；3、施工现场踏勘情况；4、投标文件和招标文件5、国家现行的相关技术规范1、本工程各项专项施工方案是严格按照本工程的施工组织设计要求进行策划后编制的，在人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排、资金计划等方面统一进行部署下完成。本着对建设单位负责和资金的合理使用、对工程质量的高度责任感，并针对本工程设计特点和功能要求，我公司高度重视本工程专项施工方案的编制工作，特邀请曾经从事过类似工程的技术专家、有关负责人攻克本工程的重点、难点及特殊部位的施工技术，力求各专项方案重点突出，具有针对性和可操作性。1第三章、施工准备情况一、准备工作内容1、项目管理机构的组建；2、施工技术及设备准备；3、施工机具设备准备；4、班组人员准备；5、临时设施准备1、项目管理机构的组建我公司高度重视本工程的建设，已把本工程列为重点工程，根据本工程的规模和特点，选派思想好、业务精、能力强、能融洽、合作好的具有丰富实践经验的年富力强、颇具开拓精神的管理人员进入项目管理班子。对外适应业主管理的要求，充分发挥公司的经济技术优势和精诚合作的诚意，对内建立健全项目经理、执行经理、技术负责人、各专业工长、内业技术员、材料主管、质检和安全主管等岗位责任制，确保预定目标的最终实现。项目管理机构由两个层次组成。1.1、项目管理层——工程项目经理部按照《建设工程项目管理规范GB/T50326-2001》组成的项目经理负责制，对工程进度、质量、安全、文明施工、合同履约全面负责，确保工程按照既定质量、进度目标交付使用。2施工组织机构框图2、施工技术及设备准备；2.1投入本工程技术人员工程技术组：配备1名技术工程师，负责本工程技术施工工作。质量管理组：配备1名质检员，从质量管理角度予以负责。内业组资料员1名，预算员1名2.2、拟准备投入本工程的技术试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1全站仪SET2B-Ⅱ1台中国上海2011测量/2水准仪DS32台中国上海2012测量/3砼试压模100*100*10010组中国昆明2011试件/4砂浆试压模70.7*70.7*70.710组中国昆明2012试件/5拉力检测仪200KN6中国上海2012测试/6接地电阻测试仪ZC81中国上海2012测试/7办公电脑惠普一台2012办公/项目经理：工程部质检部安全环保部计划计量部机料供应部38打印机三星12012办公、9磅秤100KG4台中国四川201020计量/10钢尺50M4台中国四川201110数据/3、施工机具设备准备4拟投入的主要施工机械设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1350型搅拌机BHT-3502台中国成都200915良好本工程完好2自卸汽车CQ302902辆中国重庆2009218良好本工程完好3电焊机AX4-3002中国上海200910良好本工程完好4木工设备工友4套中国沈阳20083.5良好本工程完好5电钻6010BVR6台中国四川20087.5良好本工程完好6卷扬机JJM-52台中国长沙200922.5良好本工程一用一备7空压机ZY-0.6/7B3台中国大连20087.5良好本工程完好8挖掘机UH1711台中国山东2009186良好本工程完好9吊车QY72台中国重庆2009213良好本工程完好10张拉千斤顶YCW150/20010台中...
