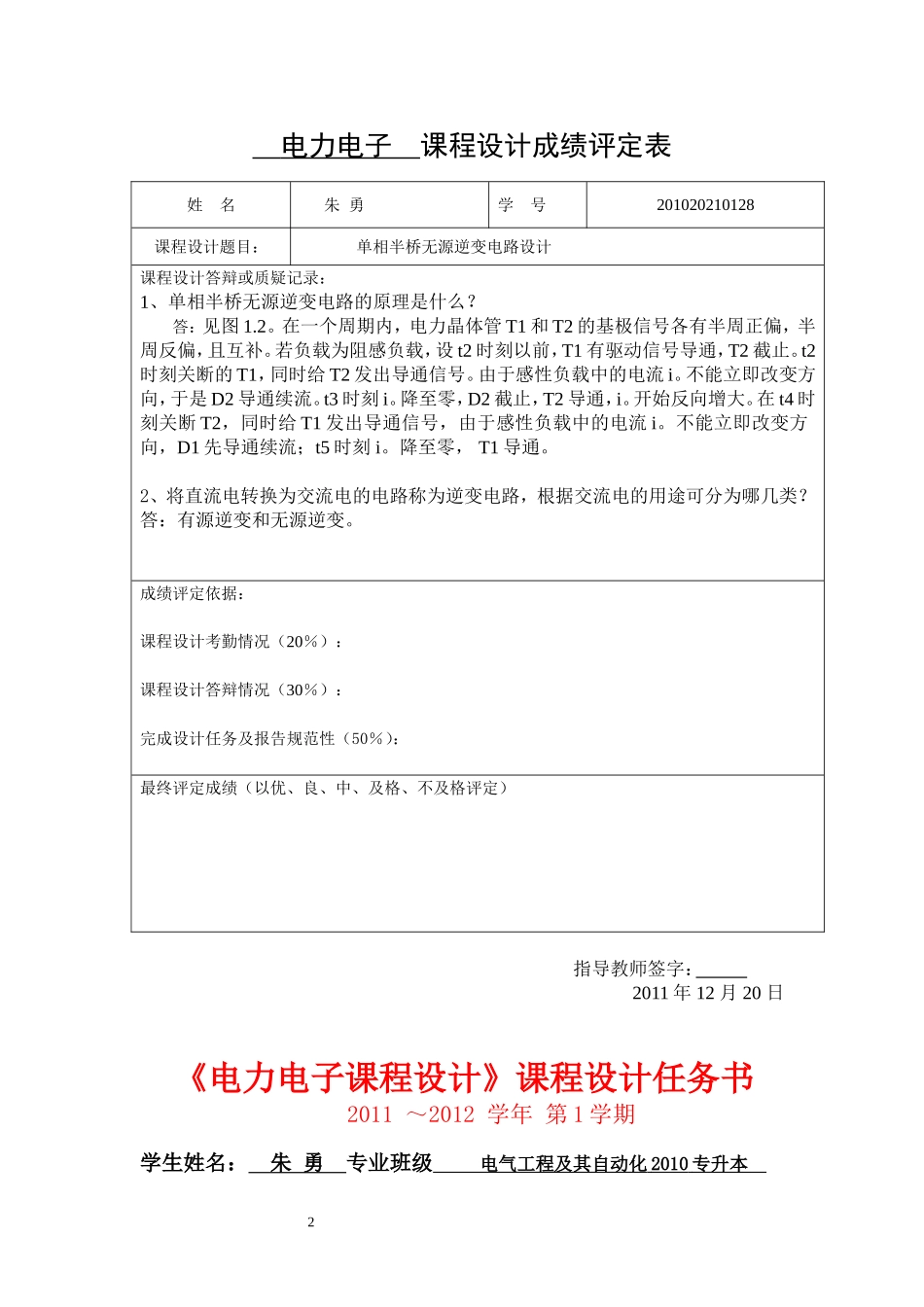

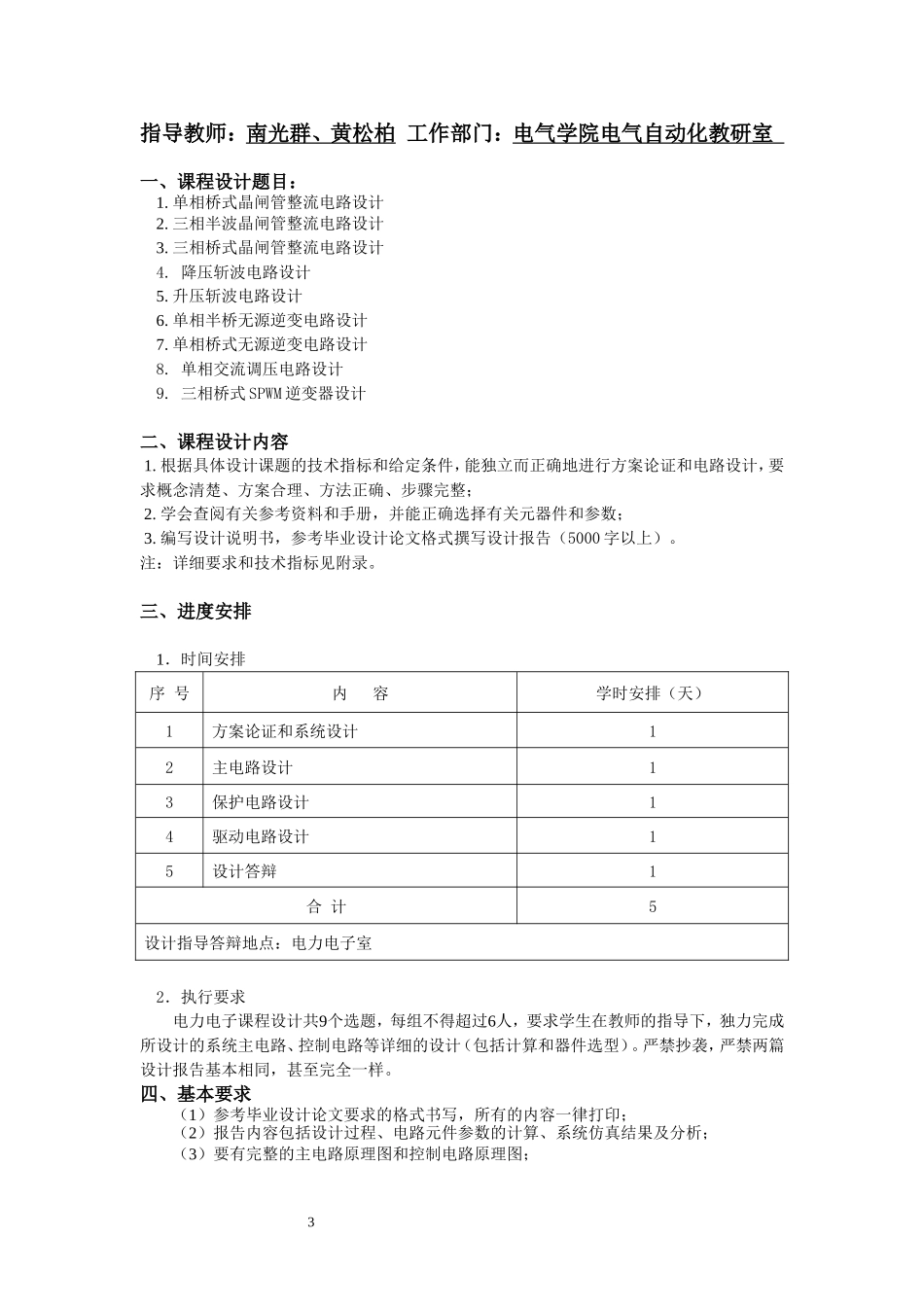

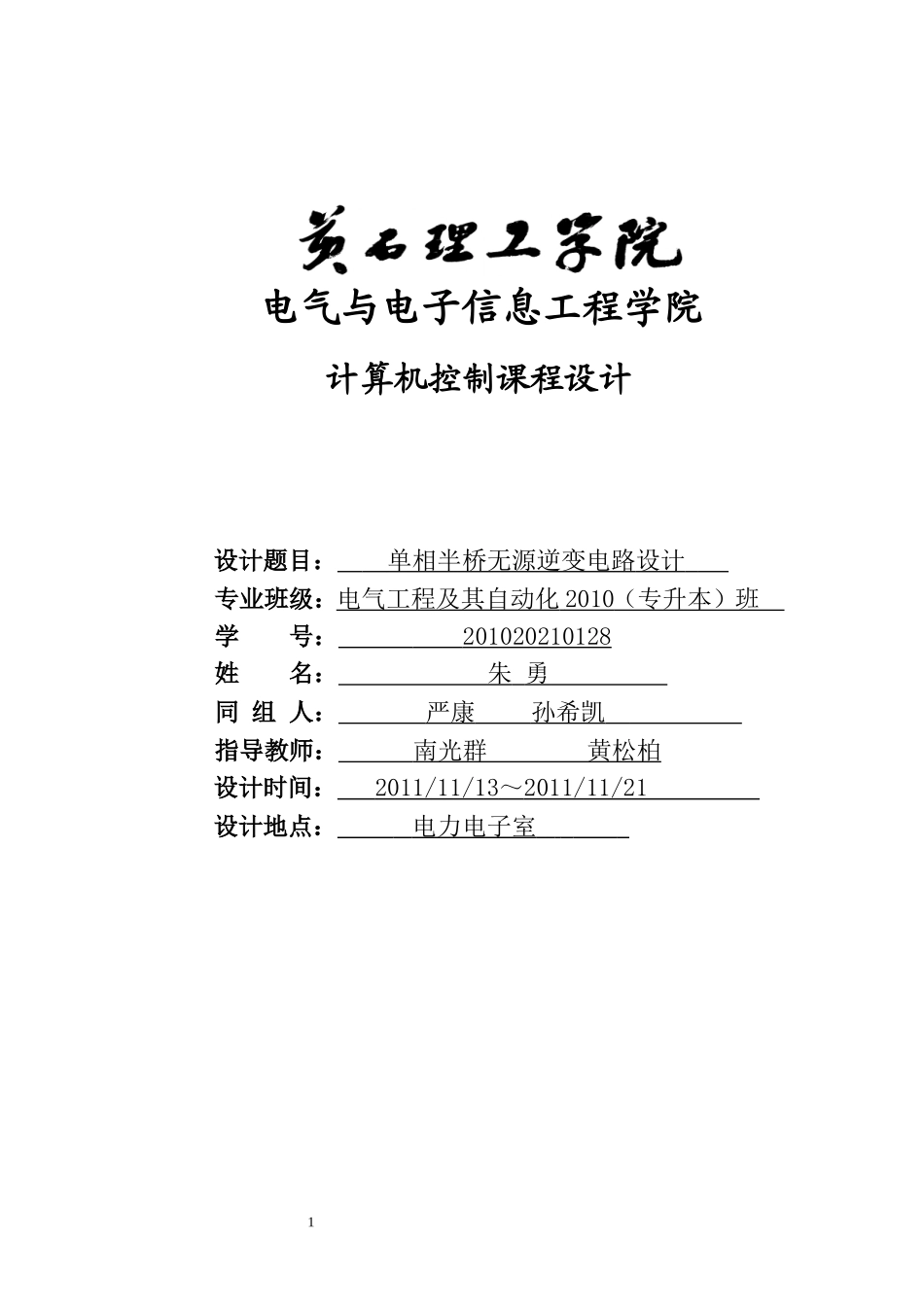

电气与电子信息工程学院计算机控制课程设计设计题目：单相半桥无源逆变电路设计专业班级：电气工程及其自动化2010（专升本）班学号：201020210128姓名：朱勇同组人：严康孙希凯指导教师：南光群黄松柏设计时间：2011/11/13～2011/11/21设计地点：电力电子室1电力电子课程设计成绩评定表姓名朱勇学号201020210128课程设计题目：单相半桥无源逆变电路设计课程设计答辩或质疑记录：1、单相半桥无源逆变电路的原理是什么？答：见图1.2。在一个周期内，电力晶体管T1和T2的基极信号各有半周正偏，半周反偏，且互补。若负载为阻感负载，设t2时刻以前，T1有驱动信号导通，T2截止。t2时刻关断的T1，同时给T2发出导通信号。由于感性负载中的电流i。不能立即改变方向，于是D2导通续流。t3时刻i。降至零，D2截止，T2导通，i。开始反向增大。在t4时刻关断T2，同时给T1发出导通信号，由于感性负载中的电流i。不能立即改变方向，D1先导通续流；t5时刻i。降至零，T1导通。2、将直流电转换为交流电的电路称为逆变电路，根据交流电的用途可分为哪几类？答：有源逆变和无源逆变。成绩评定依据：课程设计考勤情况（20％）：课程设计答辩情况（30％）：完成设计任务及报告规范性（50％）：最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：2011年12月20日《电力电子课程设计》课程设计任务书2011～2012学年第1学期学生姓名：朱勇专业班级电气工程及其自动化2010专升本2指导教师：南光群、黄松柏工作部门：电气学院电气自动化教研室一、课程设计题目：1.单相桥式晶闸管整流电路设计2.三相半波晶闸管整流电路设计3.三相桥式晶闸管整流电路设计4.降压斩波电路设计5.升压斩波电路设计6.单相半桥无源逆变电路设计7.单相桥式无源逆变电路设计8.单相交流调压电路设计9.三相桥式SPWM逆变器设计二、课程设计内容1.根据具体设计课题的技术指标和给定条件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；2.学会查阅有关参考资料和手册，并能正确选择有关元器件和参数；3.编写设计说明书，参考毕业设计论文格式撰写设计报告（5000字以上）。注：详细要求和技术指标见附录。三、进度安排1．时间安排序号内容学时安排（天）1方案论证和系统设计12主电路设计13保护电路设计14驱动电路设计15设计答辩1合计5设计指导答辩地点：电力电子室2．执行要求电力电子课程设计共9个选题，每组不得超过6人，要求学生在教师的指导下，独力完成所设计的系统主电路、控制电路等详细的设计（包括计算和器件选型）。严禁抄袭，严禁两篇设计报告基本相同，甚至完全一样。四、基本要求（1）参考毕业设计论文要求的格式书写，所有的内容一律打印；（2）报告内容包括设计过程、电路元件参数的计算、系统仿真结果及分析；（3）要有完整的主电路原理图和控制电路原理图；3（4）列出主电路所用元器件的明细表。（5）参考文献五、课程设计考核办法与成绩评定根据过程、报告、答辩等确定设计成绩，成绩分优、良、中、及格、不及格五等。评定项目基本内涵分值设计过程考勤、自行设计、按进度完成任务等情况20分设计报告完成设计任务、报告规范性等情况50分答辩回答问题情况30分90～100分：优；80～89分：良；70～79分：中；60～69分，及格；60分以下：不及格六、课程设计参考资料[1]王兆安，黄俊.电力电子技术（第四版）.北京：机械工业出版社，2001[2]王文郁.电力电子技术应用电路.北京：机械工业出版社，2001[3]李宏.电力电子设备用器件与集成电路应用指南.北京：机械工业出版社，2001[4]石玉、栗书贤、王文郁.电力电子技术题例与电路设计指导.北京：机械工业出版社，1999[5]赵同贺等.新型开关电源典型电路设计与应用.北京：机械工业出版社，2010指导教师：南光群、黄松柏2011年10月8日教研室主任签名：胡学芝2011年10月9日摘要电力电子技术的应用已深入到国家经济建设，交通运输，空间技术，国防现代化，医疗，环保和人们日常生活的各个领域。进入新世纪后电力电子技术的应用更加广泛。以计算机为核心的信息科学将是21世纪起主导作用的科学技术之一，有人预言，电力电子技术和运动控制一起，...
