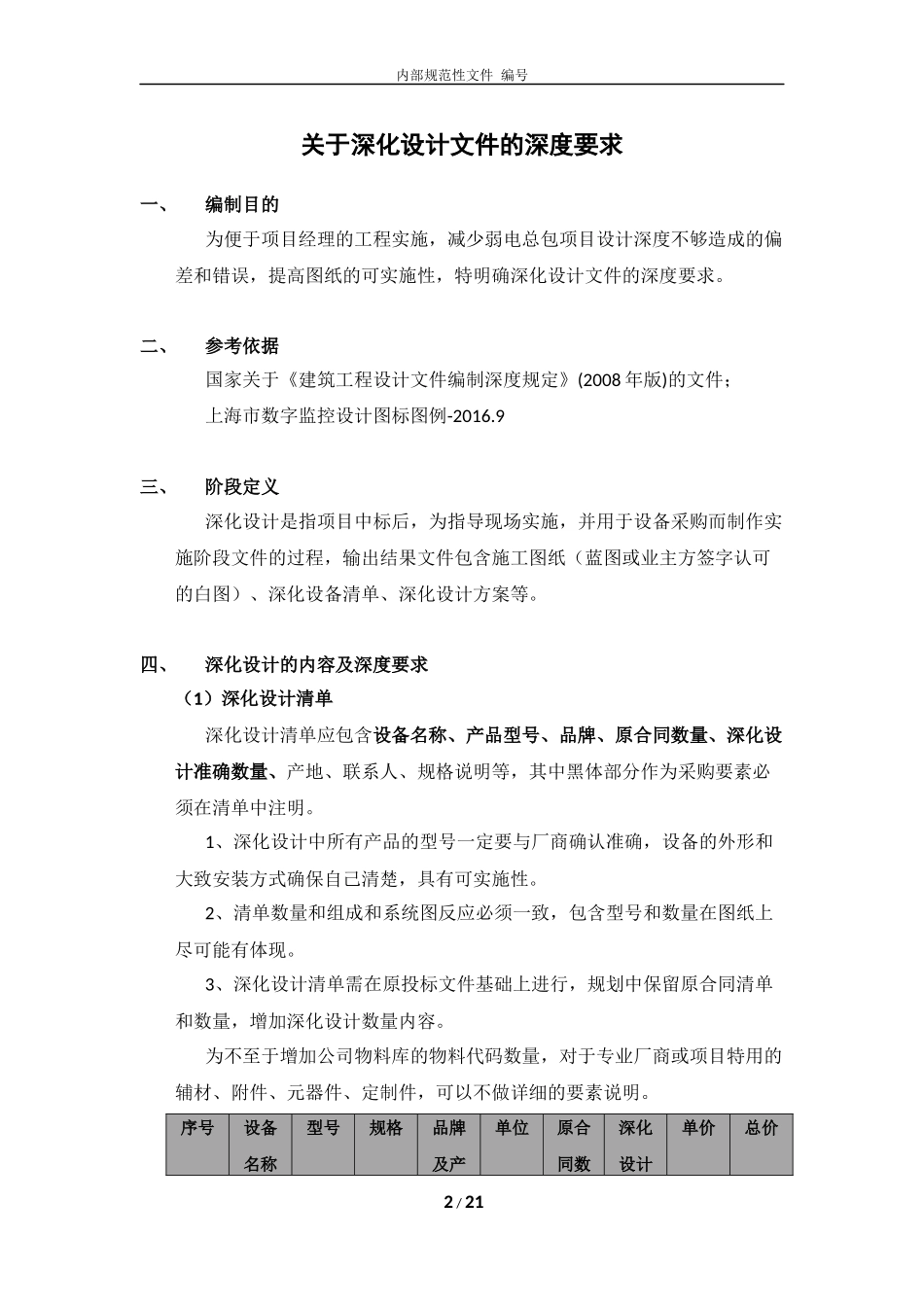

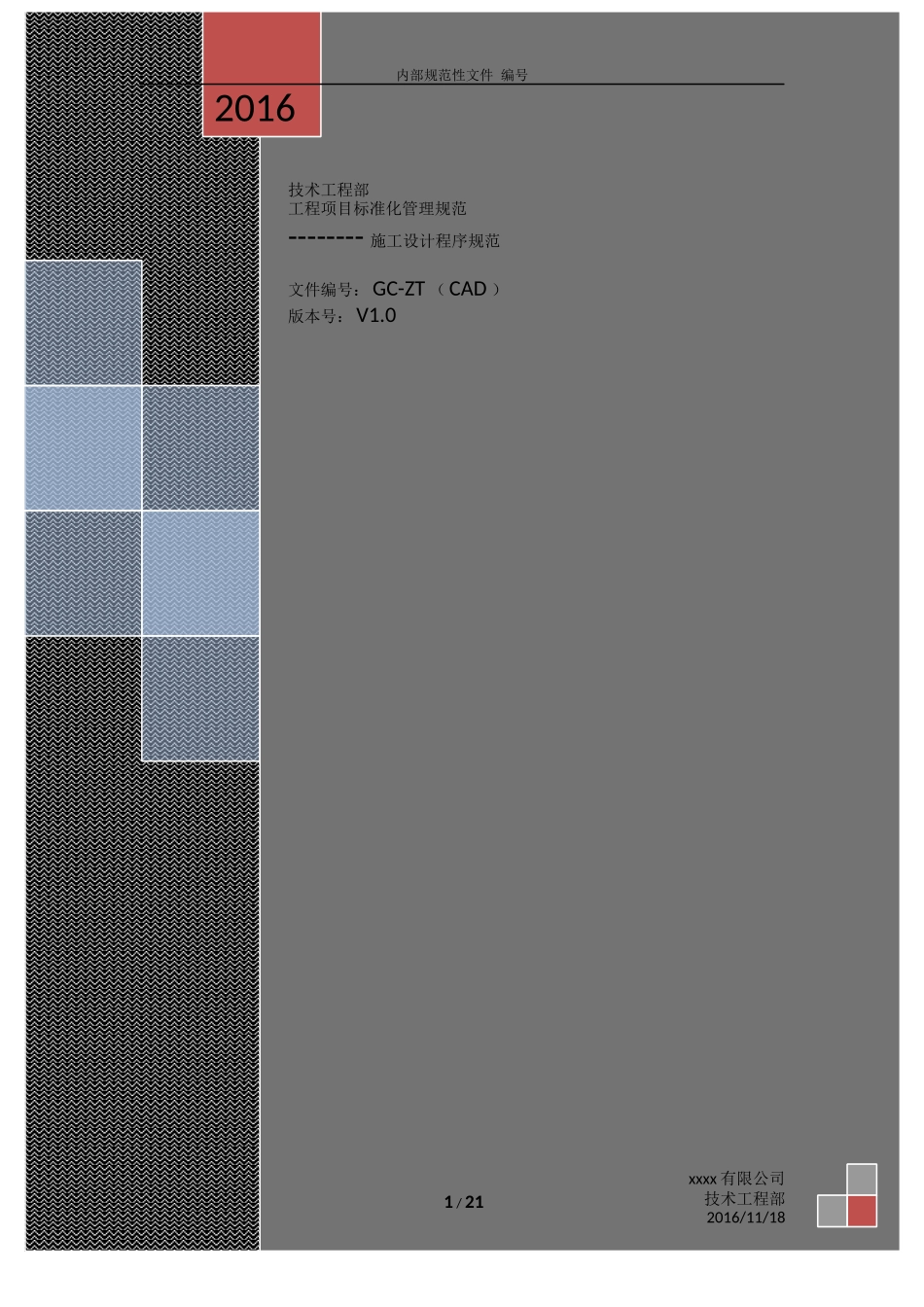

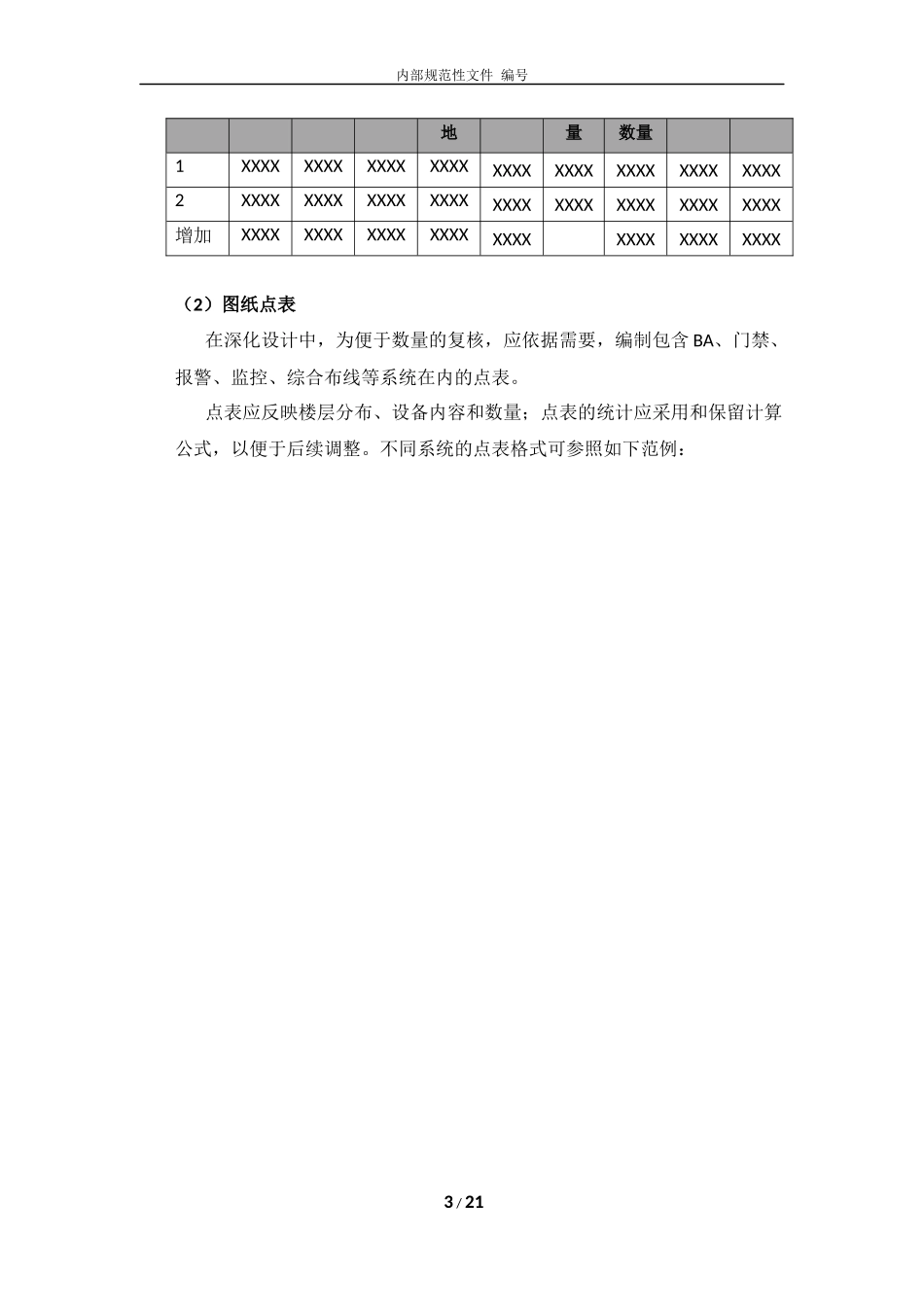

技术工程部工程项目标准化管理规范--------施工设计程序规范文件编号：GC-ZT（CAD）版本号：V1.02016xxxx有限公司技术工程部2016/11/18内部规范性文件编号1/21内部规范性文件编号关于深化设计文件的深度要求一、编制目的为便于项目经理的工程实施，减少弱电总包项目设计深度不够造成的偏差和错误，提高图纸的可实施性，特明确深化设计文件的深度要求。二、参考依据国家关于《建筑工程设计文件编制深度规定》(2008年版)的文件；上海市数字监控设计图标图例-2016.9三、阶段定义深化设计是指项目中标后，为指导现场实施，并用于设备采购而制作实施阶段文件的过程，输出结果文件包含施工图纸（蓝图或业主方签字认可的白图）、深化设备清单、深化设计方案等。四、深化设计的内容及深度要求（1）深化设计清单深化设计清单应包含设备名称、产品型号、品牌、原合同数量、深化设计准确数量、产地、联系人、规格说明等，其中黑体部分作为采购要素必须在清单中注明。1、深化设计中所有产品的型号一定要与厂商确认准确，设备的外形和大致安装方式确保自己清楚，具有可实施性。2、清单数量和组成和系统图反应必须一致，包含型号和数量在图纸上尽可能有体现。3、深化设计清单需在原投标文件基础上进行，规划中保留原合同清单和数量，增加深化设计数量内容。为不至于增加公司物料库的物料代码数量，对于专业厂商或项目特用的辅材、附件、元器件、定制件，可以不做详细的要素说明。序号设备名称型号规格品牌及产单位原合同数深化设计单价总价2/21内部规范性文件编号地量数量1XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX2XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX增加XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX（2）图纸点表在深化设计中，为便于数量的复核，应依据需要，编制包含BA、门禁、报警、监控、综合布线等系统在内的点表。点表应反映楼层分布、设备内容和数量；点表的统计应采用和保留计算公式，以便于后续调整。不同系统的点表格式可参照如下范例：3/21内部规范性文件编号1、视频监控点表（示例）XXXX项目网络型数字视频安防监控系统前端布点表序号编号路由编号区域名称监视区域摄像机镜头监视类型(参数）线缆（M)系统清晰度品牌型号清晰度设备类型安装方式供电方式前端存储音频接入码流带宽辅助照明品牌型号像数光圈变焦范围点(m)线(m)面(㎡)铜缆光缆1C01-01P1.D4-1.D8-2.N4-1园区出入口11080P室外枪机立杆24VAC32G×8M√3MP自动5-50mm10601000C2C01-02出入口21080P室外枪机立杆24VAC32G×8M√3MP自动5-50mm8451100CxCxx-xxxCxx-xx1号楼1080P室外球机立杆24VAC××8M×内置3MP自动6-60mm制高点50200CxCxx-xx2号楼1080P室外球机立杆24VAC××8M×内置3MP自动6-60mm制高点55600CxCxx-xxxCxx-xx1号楼大楼出入口11080P室内枪机壁装24VAC32G×8M×3MP自动3-8mm555600C4/21内部规范性文件编号xCxx-xx大楼出入口21080P室内枪机壁装24VAC32G×8M×3MP自动3-8mm555600CxCxx-xxxCxx-xx柜台1720P室内枪机吸顶POE×√4M×1.3MP手动8mm1.555600BxCxx-xx柜台2720P室内枪机吸顶POE×√4M×1.3MP手动8mm1.555600BxCxx-xxxCxx-xx走廊1720P室内半球壁装POE××4M×内置1.3MP自动8mm1555600BxCxx-xx走廊2720P室内半球壁装POE××4M×内置1.3MP自动8mm1555600BxCxx-xxxCxx-xx电梯厅720P室内半球吸顶POE×无4M×内置1.3MP手动6mm655600BxCxx-xx电梯轿厢720P室内半球吸顶24VAC×无4M×内置1.3MP手动3mm155600B5/21内部规范性文件编号2、楼宇自控点表（示例）XXXX项目BA系统改造（复原后）控制点数表设备名称数量数字量输出模拟量输出数字量输入模拟量输入备注控制点合计控制器型号DOAODIAIDOAODIAI设备编号启停控制电动蝶阀水阀调节风阀调节变频转速控制旁通阀调节运行状态故障报警手自动状态电梯上行电梯下行水流开关状态风机压差开关防冻开关蝶阀开关状态超高液位报警一氧化碳光照度检测变频转速反馈旁通阀反馈供水温度回水温度供水压力回水压力高低液位显示水流量送风温度回风湿度回风温度室外温湿度模块1模块2模块3模块4模块5地下一层组合式空调2K-B1-1~22242222222222288送排风2集水坑2DDC-B1F-1一层组合式空调1AHU-1-1DDC-...
