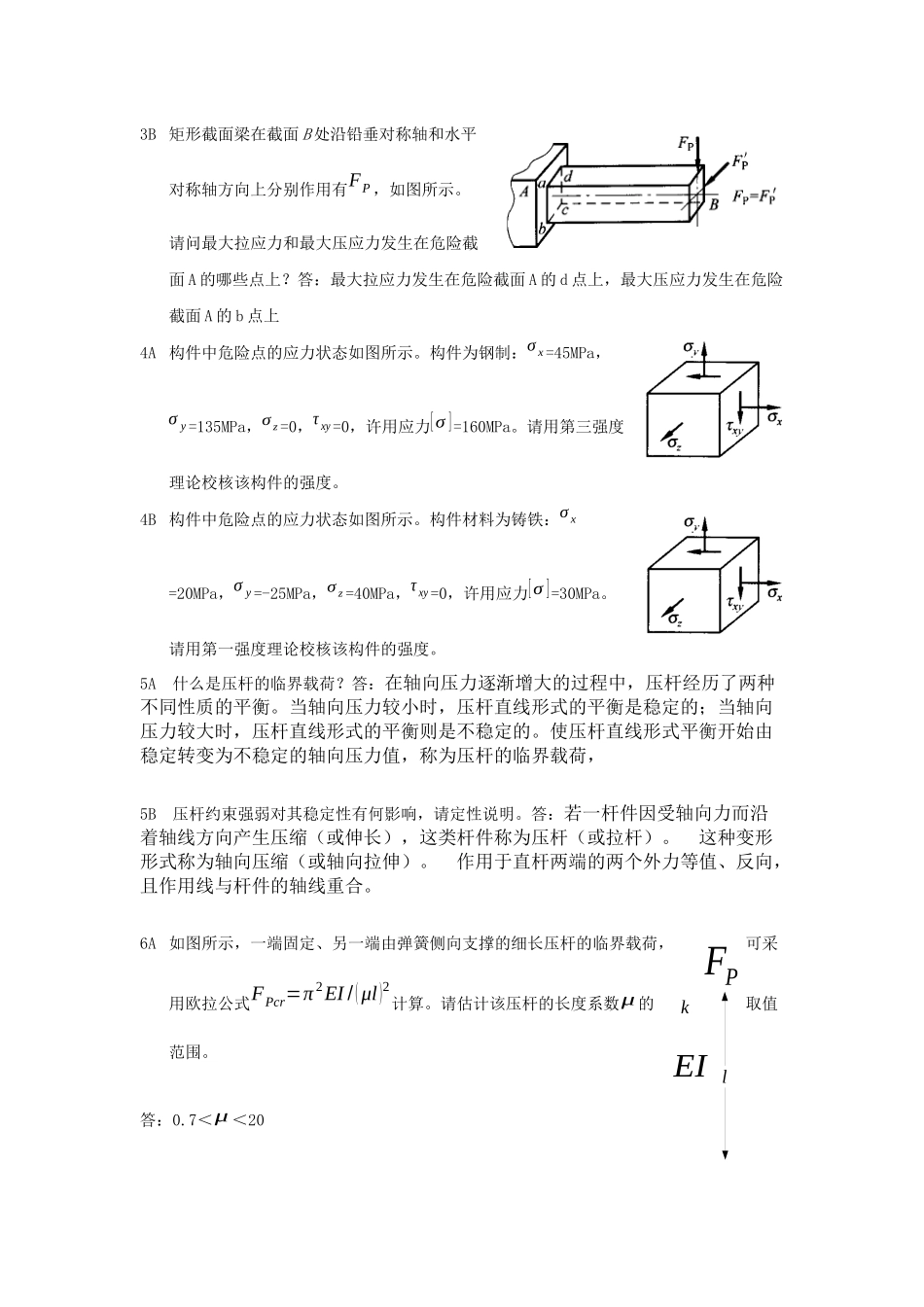

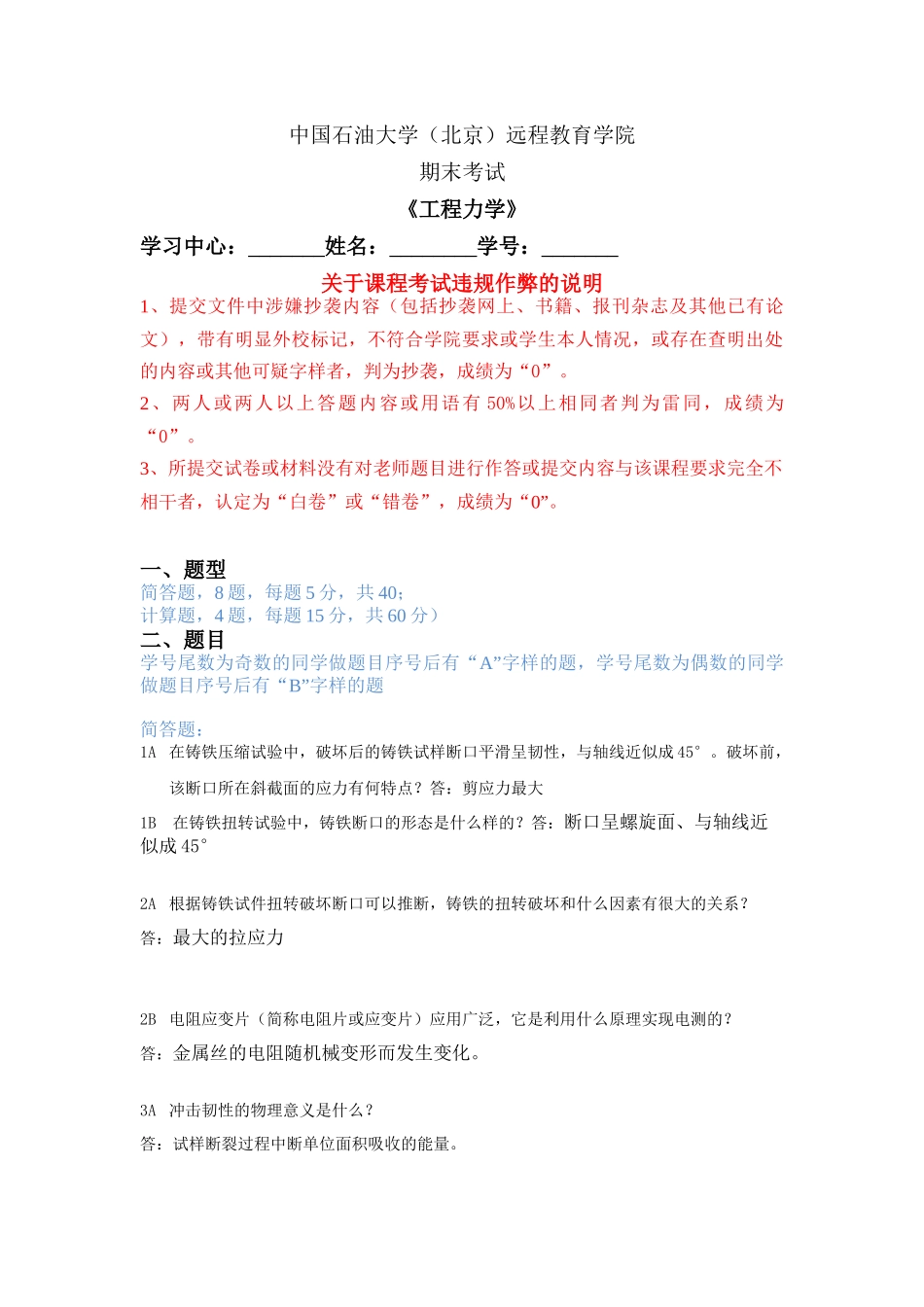

中国石油大学（北京）远程教育学院期末考试《工程力学》学习中心：_______姓名：________学号：_______关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。一、题型简答题，8题，每题5分，共40；计算题，4题，每题15分，共60分）二、题目学号尾数为奇数的同学做题目序号后有“A”字样的题，学号尾数为偶数的同学做题目序号后有“B”字样的题简答题：1A在铸铁压缩试验中，破坏后的铸铁试样断口平滑呈韧性，与轴线近似成45°。破坏前，该断口所在斜截面的应力有何特点？答：剪应力最大1B在铸铁扭转试验中，铸铁断口的形态是什么样的？答：断口呈螺旋面、与轴线近似成45°2A根据铸铁试件扭转破坏断口可以推断，铸铁的扭转破坏和什么因素有很大的关系？答：最大的拉应力2B电阻应变片（简称电阻片或应变片）应用广泛，它是利用什么原理实现电测的？答：金属丝的电阻随机械变形而发生变化。3A冲击韧性的物理意义是什么？答：试样断裂过程中断单位面积吸收的能量。PFEIlk3B矩形截面梁在截面B处沿铅垂对称轴和水平对称轴方向上分别作用有FP，如图所示。请问最大拉应力和最大压应力发生在危险截面A的哪些点上？答：最大拉应力发生在危险截面A的d点上，最大压应力发生在危险截面A的b点上4A构件中危险点的应力状态如图所示。构件为钢制：σx=45MPa，σy=135MPa，σz=0，τxy=0，许用应力[σ]=160MPa。请用第三强度理论校核该构件的强度。4B构件中危险点的应力状态如图所示。构件材料为铸铁：σx=20MPa，σy=-25MPa，σz=40MPa，τxy=0，许用应力[σ]=30MPa。请用第一强度理论校核该构件的强度。5A什么是压杆的临界载荷？答：在轴向压力逐渐增大的过程中，压杆经历了两种不同性质的平衡。当轴向压力较小时，压杆直线形式的平衡是稳定的；当轴向压力较大时，压杆直线形式的平衡则是不稳定的。使压杆直线形式平衡开始由稳定转变为不稳定的轴向压力值，称为压杆的临界载荷，5B压杆约束强弱对其稳定性有何影响，请定性说明。答：若一杆件因受轴向力而沿着轴线方向产生压缩（或伸长），这类杆件称为压杆（或拉杆）。这种变形形式称为轴向压缩（或轴向拉伸）。作用于直杆两端的两个外力等值、反向，且作用线与杆件的轴线重合。6A如图所示，一端固定、另一端由弹簧侧向支撑的细长压杆的临界载荷，可采用欧拉公式FPcr=π2EI/(μl)2计算。请估计该压杆的长度系数μ的取值范围。答：0.7＜μ＜206B什么是冲击动荷系数？答：构件承受的冲击载荷和相应静载荷之比。7A构件在突加载荷作用下引起的应力和位移是相应静载荷作用下的几倍？答：二倍7B将重物突然放到结构上和将重物缓慢放到结构上，哪种情形下结构产生的最大变形大？答：前者产生的最大变形大8A什么是持久极限？答：经过无穷多次应力循环而不发生破坏时的最大应力值。8B影响实际构件疲劳寿命的三个主要因素是什么？答：材料、质量、密度计算题：1A砖夹的宽度为250mm，杆件AGB和GCED在G点铰接。已知：砖的重量为W；提砖的合力为FP，作用在砖夹的对称中心线上；尺寸如图所示，单位为mm；砖夹与砖之间的静摩擦因数fs=0.5。试确定能将砖夹起的d值(d是G点到砖块上所受正压力作用线的距离)。题1A图答：ACBddqdd1B试求图示静定梁在A、B、C三处的全部约束力。已知d和q。题1B图答：2A一端固定另一端自由的圆轴承受4个外力偶作用，如图所示。各力偶的力偶矩数值(单位为kN·m)均示于图中。试画出圆轴的扭矩图。题2A图qaaaCBAqa2q答：2B试画出图示梁的剪力图、弯矩图。题2B图答：3A图示外伸梁承受集中载荷FP作用，尺寸如图所示。已知FP=20kN，许用应力[σ]=160MPa，试选择所用工字钢的型号。ABCPFm4m1（部分）题3A图附表：答：3B图示之AB为简支梁，当载荷FP直接作用在梁的跨度中点时，梁内最...
