高压-中压-低压管道的划分VIP专享VIP免费

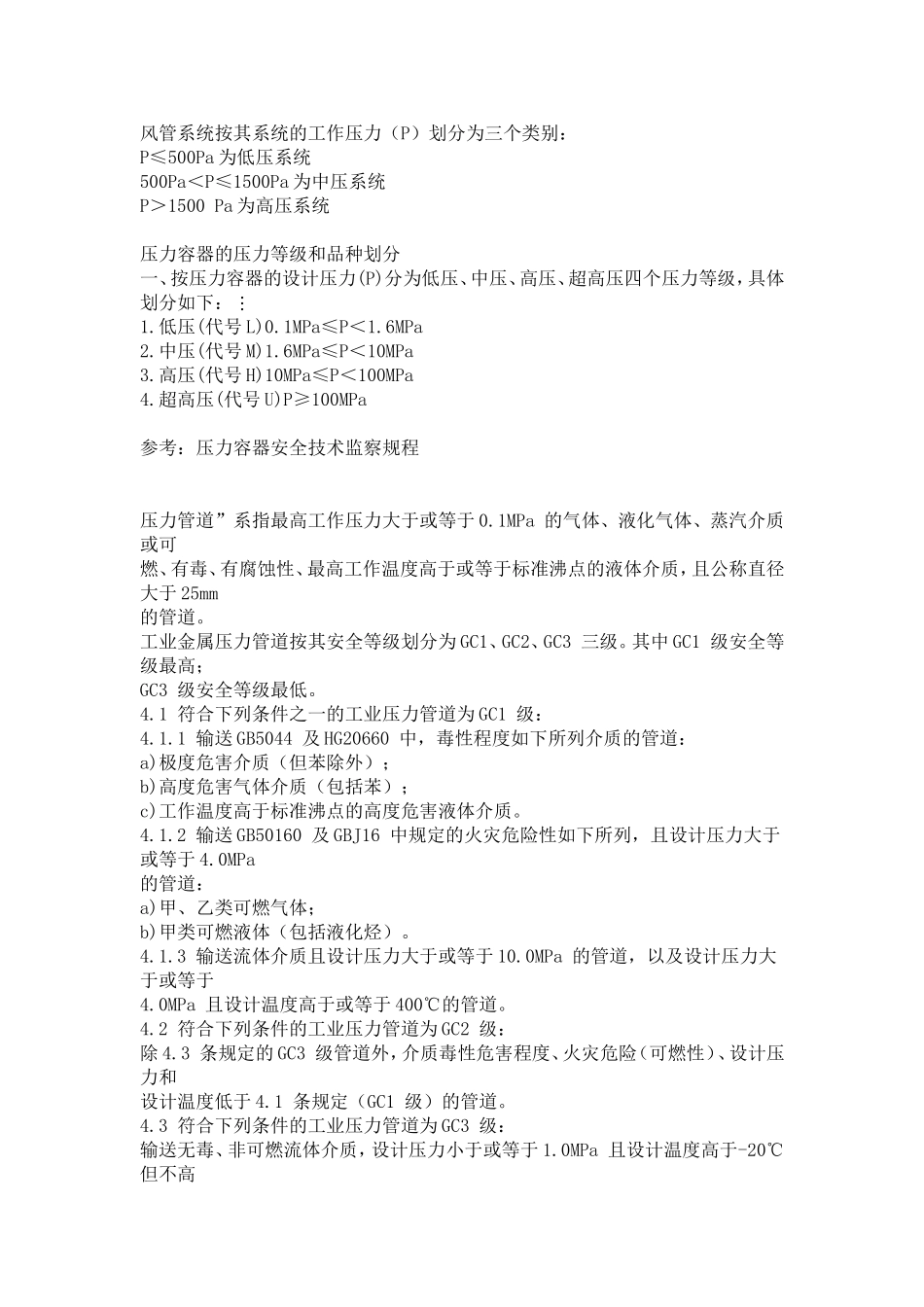

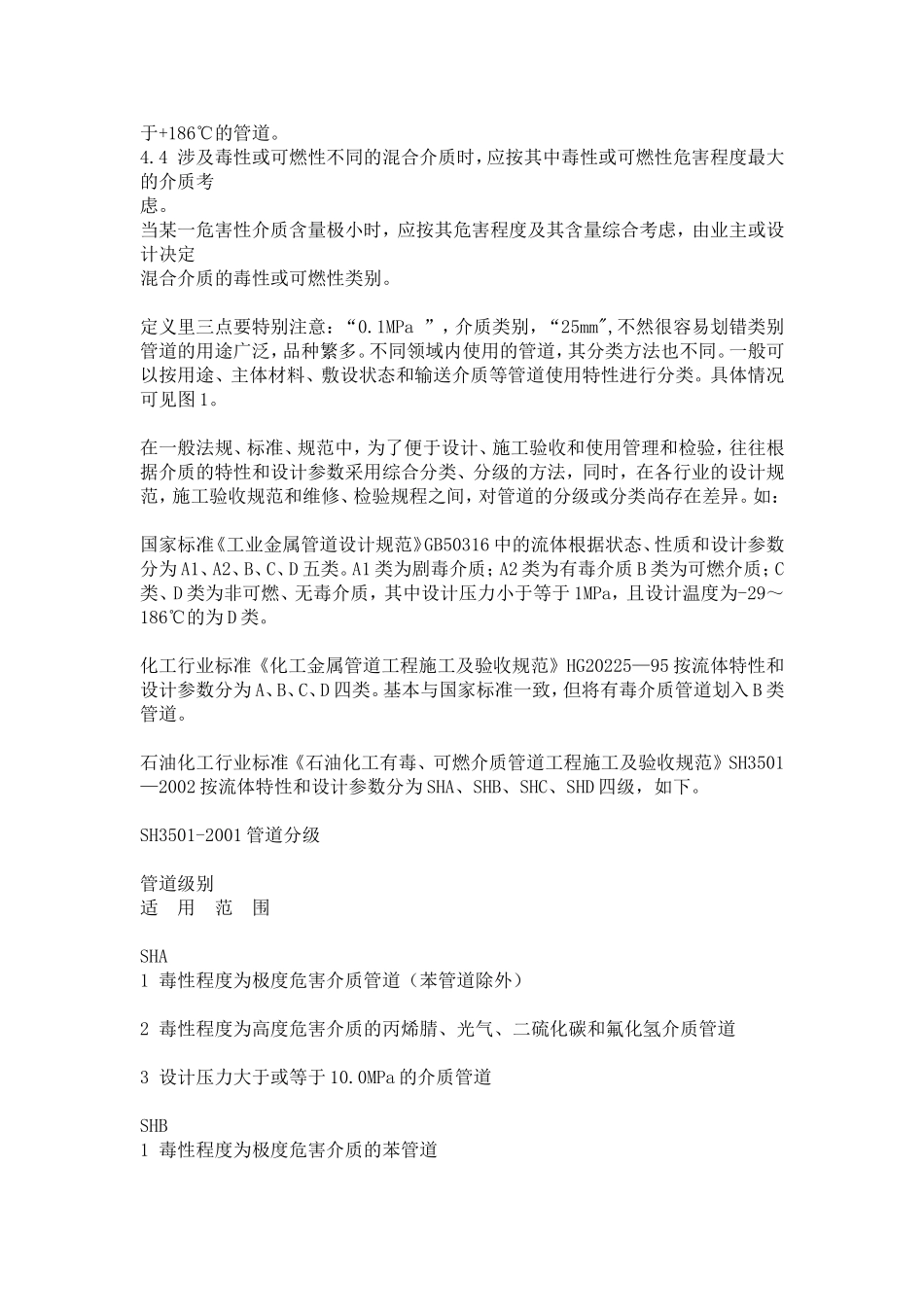

风管系统按其系统的工作压力（P）划分为三个类别：P≤500Pa为低压系统500Pa＜P≤1500Pa为中压系统P＞1500Pa为高压系统压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级，具体划分如下：1.低压(代号L)0.1MPa≤P＜1.6MPa2.中压(代号M)1.6MPa≤P＜10MPa3.高压(代号H)10MPa≤P＜100MPa4.超高压(代号U)P≥100MPa参考：压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。工业金属压力管道按其安全等级划分为GC1、GC2、GC3三级。其中GC1级安全等级最高；GC3级安全等级最低。4.1符合下列条件之一的工业压力管道为GC1级：4.1.1输送GB5044及HG20660中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。4.1.2输送GB50160及GBJ16中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：a)甲、乙类可燃气体；b)甲类可燃液体（包括液化烃）。4.1.3输送流体介质且设计压力大于或等于10.0MPa的管道，以及设计压力大于或等于4.0MPa且设计温度高于或等于400℃的管道。4.2符合下列条件的工业压力管道为GC2级：除4.3条规定的GC3级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于4.1条规定（GC1级）的管道。4.3符合下列条件的工业压力管道为GC3级：输送无毒、非可燃流体介质，设计压力小于或等于1.0MPa且设计温度高于-20℃但不高于+186℃的管道。4.4涉及毒性或可燃性不同的混合介质时，应按其中毒性或可燃性危害程度最大的介质考虑。当某一危害性介质含量极小时，应按其危害程度及其含量综合考虑，由业主或设计决定混合介质的毒性或可燃性类别。定义里三点要特别注意：“0.1MPa”，介质类别，“25mm",不然很容易划错类别管道的用途广泛，品种繁多。不同领域内使用的管道，其分类方法也不同。一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。具体情况可见图1。在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。基本与国家标准一致，但将有毒介质管道划入B类管道。石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如下。SH3501-2001管道分级管道级别适用范围SHA1毒性程度为极度危害介质管道（苯管道除外）2毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3设计压力大于或等于10.0MPa的介质管道SHB1毒性程度为极度危害介质的苯管道2毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1毒性程度为中度、轻度危害介质管道2乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。设计压力大于8MPa的为高压管道；设计压力大于1.6MPa，小于等于8MPa的为中压管道；设计压力小于等于1.6MPa的为低压管道。《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类。这主要是从管道的用途和地域特性进行的分类，其具体定义是：（1）工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其...
