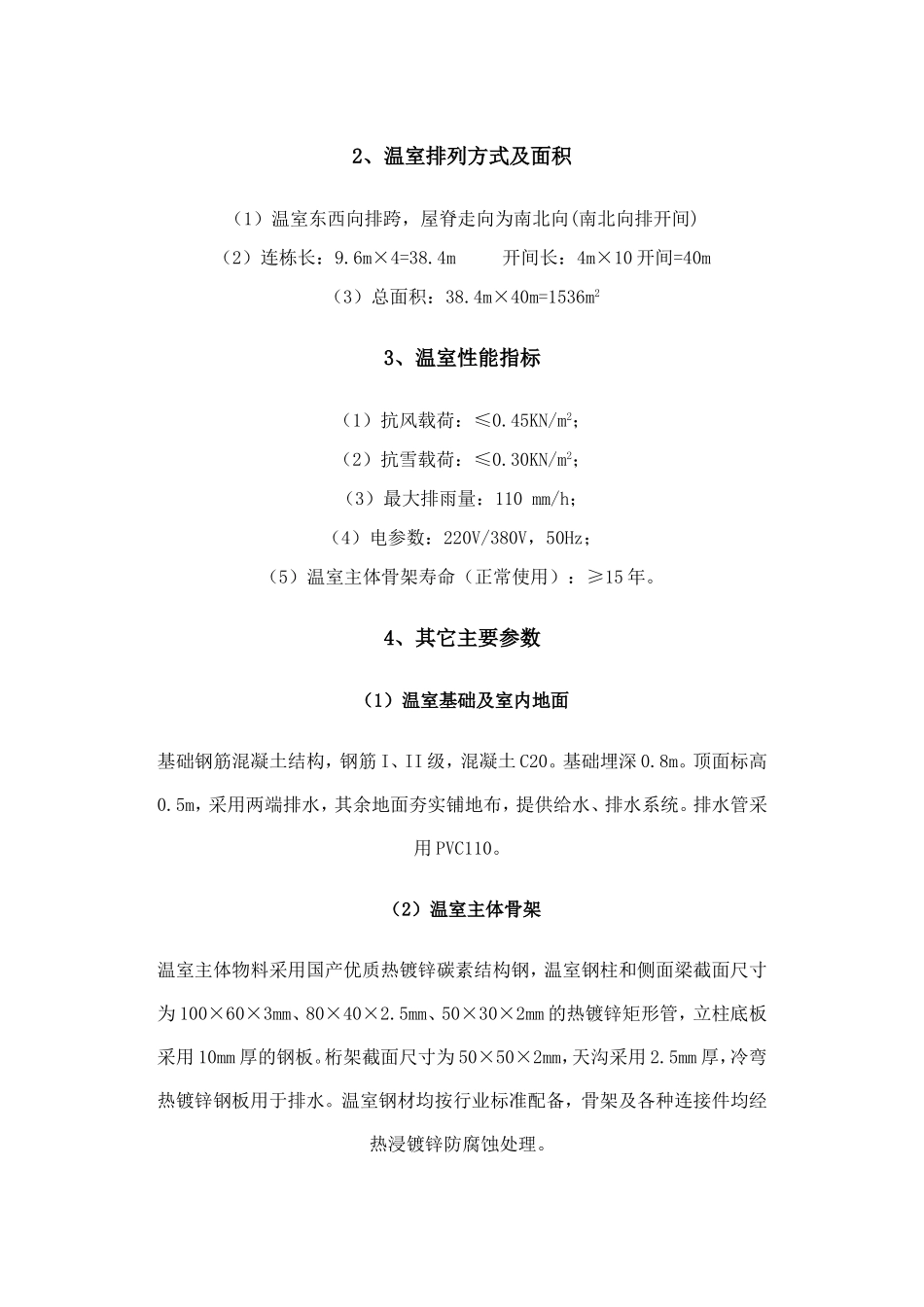

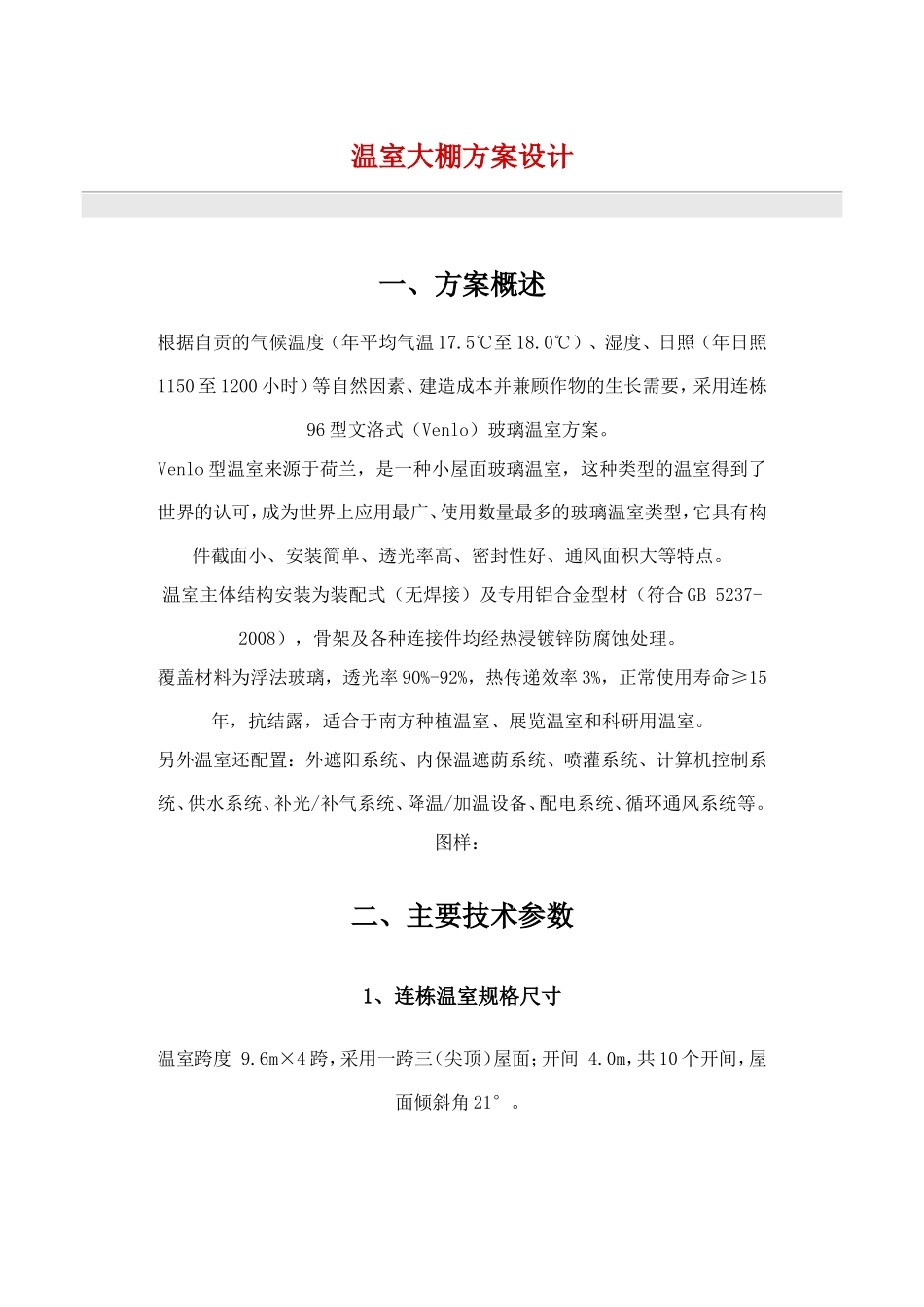

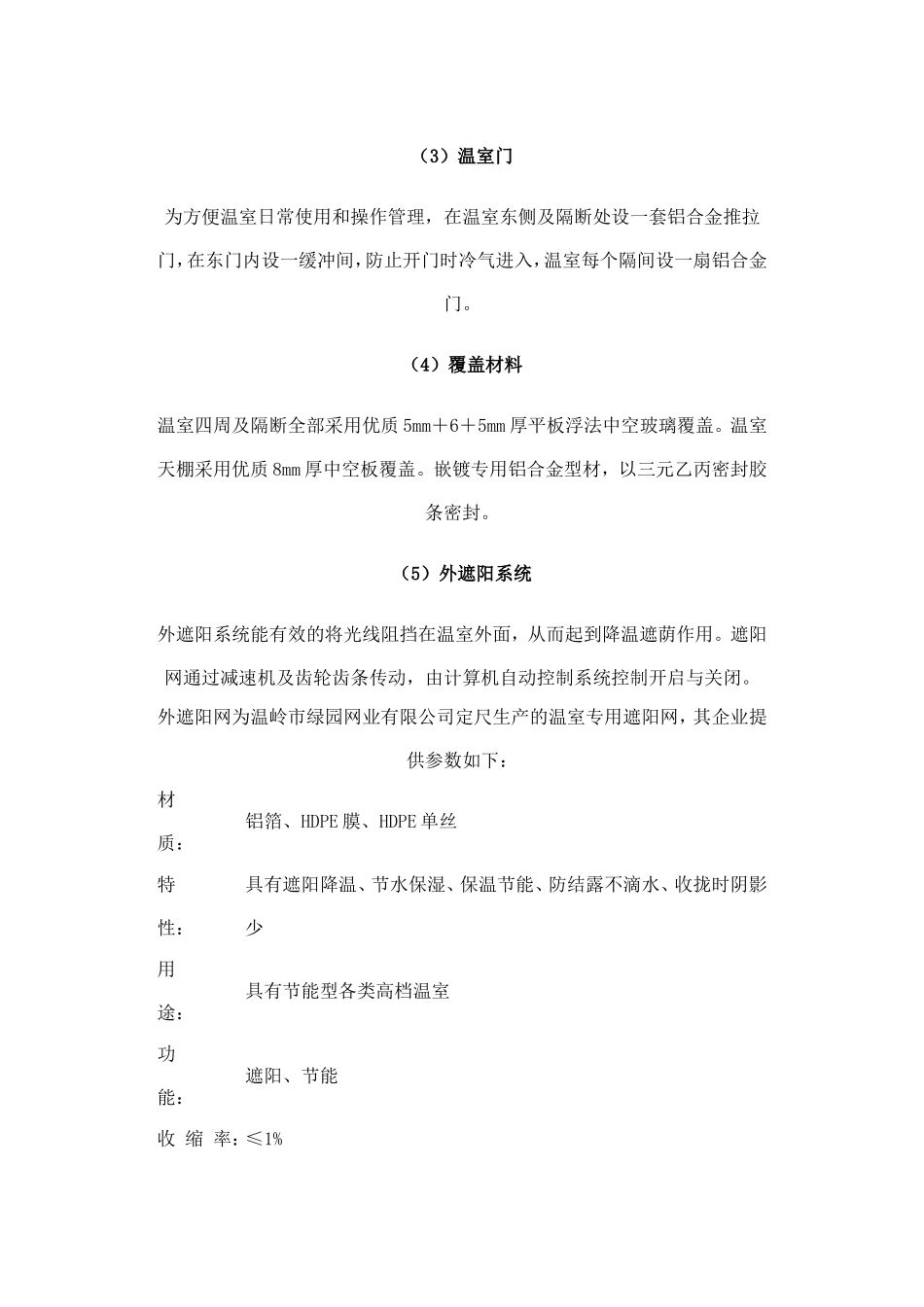

温室大棚方案设计一、方案概述根据自贡的气候温度（年平均气温17.5℃至18.0℃）、湿度、日照（年日照1150至1200小时）等自然因素、建造成本并兼顾作物的生长需要，采用连栋96型文洛式（Venlo）玻璃温室方案。Venlo型温室来源于荷兰，是一种小屋面玻璃温室，这种类型的温室得到了世界的认可，成为世界上应用最广、使用数量最多的玻璃温室类型，它具有构件截面小、安装简单、透光率高、密封性好、通风面积大等特点。温室主体结构安装为装配式（无焊接）及专用铝合金型材（符合GB5237-2008），骨架及各种连接件均经热浸镀锌防腐蚀处理。覆盖材料为浮法玻璃，透光率90%-92%，热传递效率3%，正常使用寿命≥15年，抗结露，适合于南方种植温室、展览温室和科研用温室。另外温室还配置：外遮阳系统、内保温遮荫系统、喷灌系统、计算机控制系统、供水系统、补光/补气系统、降温/加温设备、配电系统、循环通风系统等。图样：二、主要技术参数1、连栋温室规格尺寸温室跨度9.6m×4跨，采用一跨三（尖顶）屋面；开间4.0m，共10个开间，屋面倾斜角21°。2、温室排列方式及面积（1）温室东西向排跨，屋脊走向为南北向(南北向排开间)（2）连栋长：9.6m×4=38.4m开间长：4m×10开间=40m（3）总面积：38.4m×40m=1536m23、温室性能指标（1）抗风载荷：≤0.45KN/m2；（2）抗雪载荷：≤0.30KN/m2；（3）最大排雨量：110mm/h；（4）电参数：220V/380V，50Hz；（5）温室主体骨架寿命（正常使用）：≥15年。4、其它主要参数（1）温室基础及室内地面基础钢筋混凝土结构，钢筋I、II级，混凝土C20。基础埋深0.8m。顶面标高0.5m，采用两端排水，其余地面夯实铺地布，提供给水、排水系统。排水管采用PVC110。（2）温室主体骨架温室主体物料采用国产优质热镀锌碳素结构钢，温室钢柱和侧面梁截面尺寸为100×60×3mm、80×40×2.5mm、50×30×2mm的热镀锌矩形管，立柱底板采用10mm厚的钢板。桁架截面尺寸为50×50×2mm，天沟采用2.5mm厚，冷弯热镀锌钢板用于排水。温室钢材均按行业标准配备，骨架及各种连接件均经热浸镀锌防腐蚀处理。（3）温室门为方便温室日常使用和操作管理，在温室东侧及隔断处设一套铝合金推拉门，在东门内设一缓冲间，防止开门时冷气进入，温室每个隔间设一扇铝合金门。（4）覆盖材料温室四周及隔断全部采用优质5mm＋6＋5mm厚平板浮法中空玻璃覆盖。温室天棚采用优质8mm厚中空板覆盖。嵌镀专用铝合金型材，以三元乙丙密封胶条密封。（5）外遮阳系统外遮阳系统能有效的将光线阻挡在温室外面，从而起到降温遮荫作用。遮阳网通过减速机及齿轮齿条传动，由计算机自动控制系统控制开启与关闭。外遮阳网为温岭市绿园网业有限公司定尺生产的温室专用遮阳网，其企业提供参数如下：材质：铝箔、HDPE膜、HDPE单丝特性：具有遮阳降温、节水保湿、保温节能、防结露不滴水、收拢时阴影少用途：具有节能型各类高档温室功能：遮阳、节能收缩率：≤1%使用寿命：伍年以上质保年限：正常使用下叁年辐宽：3.2m、3.5m、4.3m、4.8m、5.3m长度：定尺生产特殊幅度：按需拼接生产工艺：基本型、折叠型使用方法：室外使用，平铺齿轮条传动或钢丝传动型号遮光率型号遮光率型号遮光率LA-11F50%LA-13F75%LA-10F100%LA-12F65%LA-14F80%LA-10FA100%（6）内保温遮荫系统（有外遮阳，内遮阳是否还要？）主要有四个方面的功能：l遮阳降温：遮阳幕遮荫率达50%-85%，通过使用铝箔反射一定的阳光，可使温室内温度降低３-５°；l防雾防滴：当内遮阳紧闭时，温室内形成上下独立的两个空间，能有效阻止温室内雾气形成及滴露；l节能保温：遮阳幕闭合后能有效防止温室内热能通过辐射或热交换形式外溢，从而降低温室能耗；l节约用水：内遮阳幕可减少作物及土壤的水分蒸发，从而使灌溉用水量减少；内遮阳网仍通过减速机及齿轮齿条传动，由计算机自动控制系统控制开启与关闭。仍采用温岭市绿园网业有限公司定尺生产的温室专用遮阳网，其企业提供参数如下：材质：铝箔、PET膜、FDY涤纶丝特性：具有遮阳降温、节水保湿、保温节能、防结露不滴水用途：具有节能型各类高档温室功能：遮阳、保温、节能收缩率：≤0.5%使用寿命：捌年以上质保年限...
