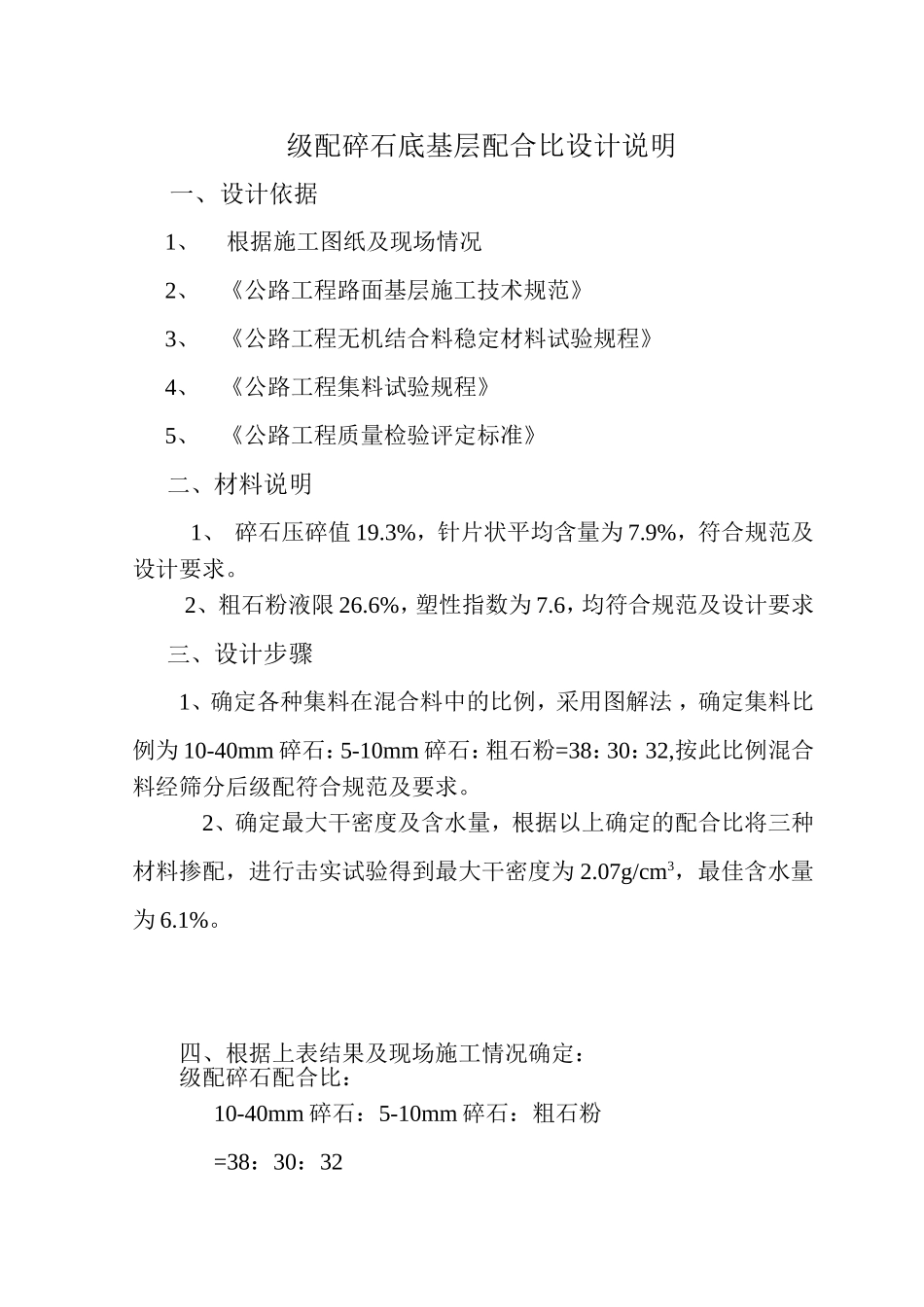

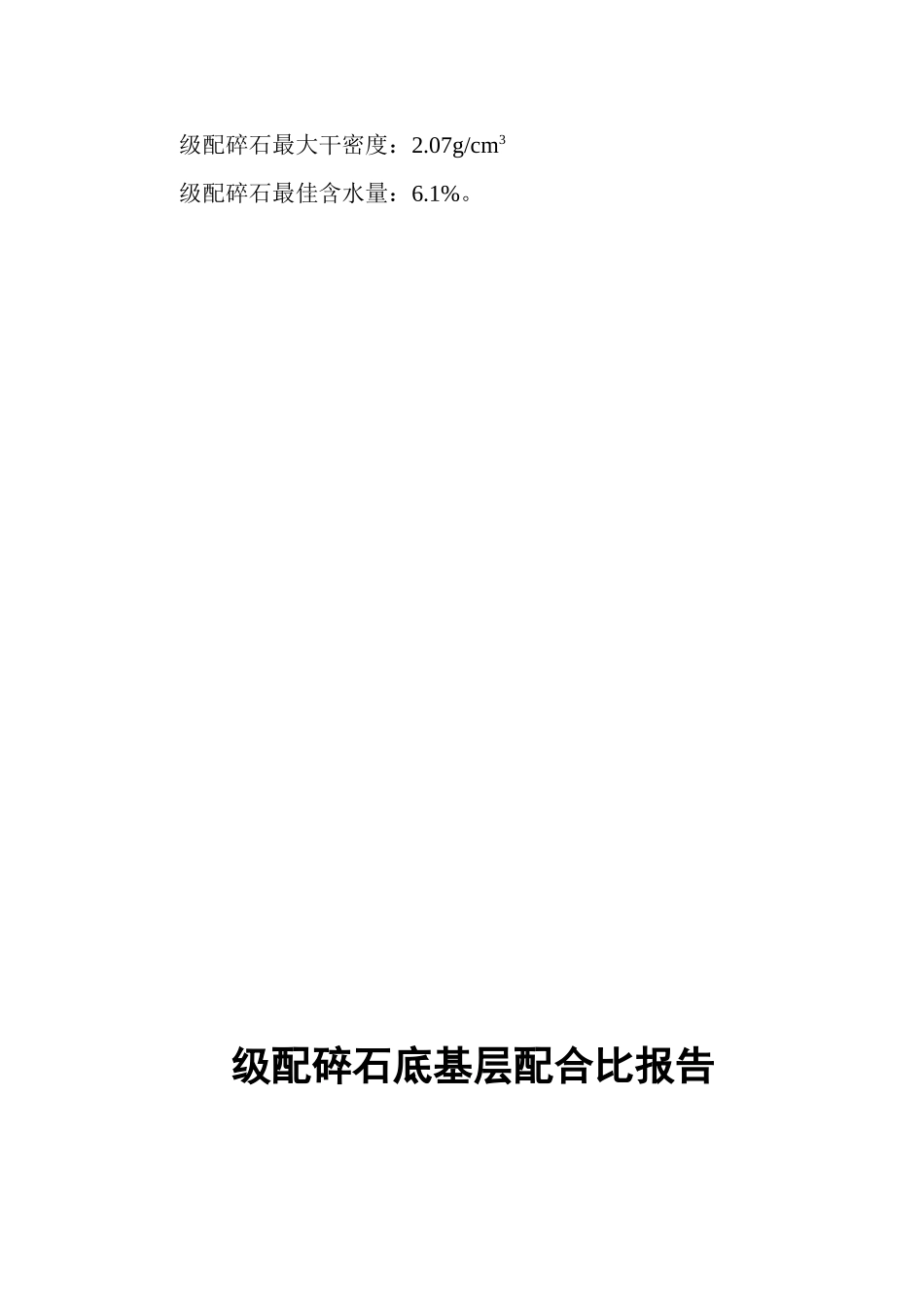

级配碎石底基层配合比设计说明一、设计依据1、根据施工图纸及现场情况2、《公路工程路面基层施工技术规范》3、《公路工程无机结合料稳定材料试验规程》4、《公路工程集料试验规程》5、《公路工程质量检验评定标准》二、材料说明1、碎石压碎值19.3%，针片状平均含量为7.9%，符合规范及设计要求。2、粗石粉液限26.6%，塑性指数为7.6，均符合规范及设计要求三、设计步骤1、确定各种集料在混合料中的比例，采用图解法，确定集料比例为10-40mm碎石：5-10mm碎石：粗石粉=38：30：32,按此比例混合料经筛分后级配符合规范及要求。2、确定最大干密度及含水量，根据以上确定的配合比将三种材料掺配，进行击实试验得到最大干密度为2.07g/cm3，最佳含水量为6.1%。四、根据上表结果及现场施工情况确定：级配碎石配合比：10-40mm碎石：5-10mm碎石：粗石粉=38：30：32级配碎石最大干密度：2.07g/cm3级配碎石最佳含水量：6.1%。级配碎石底基层配合比报告试验单位：日期：2011年6月20日
