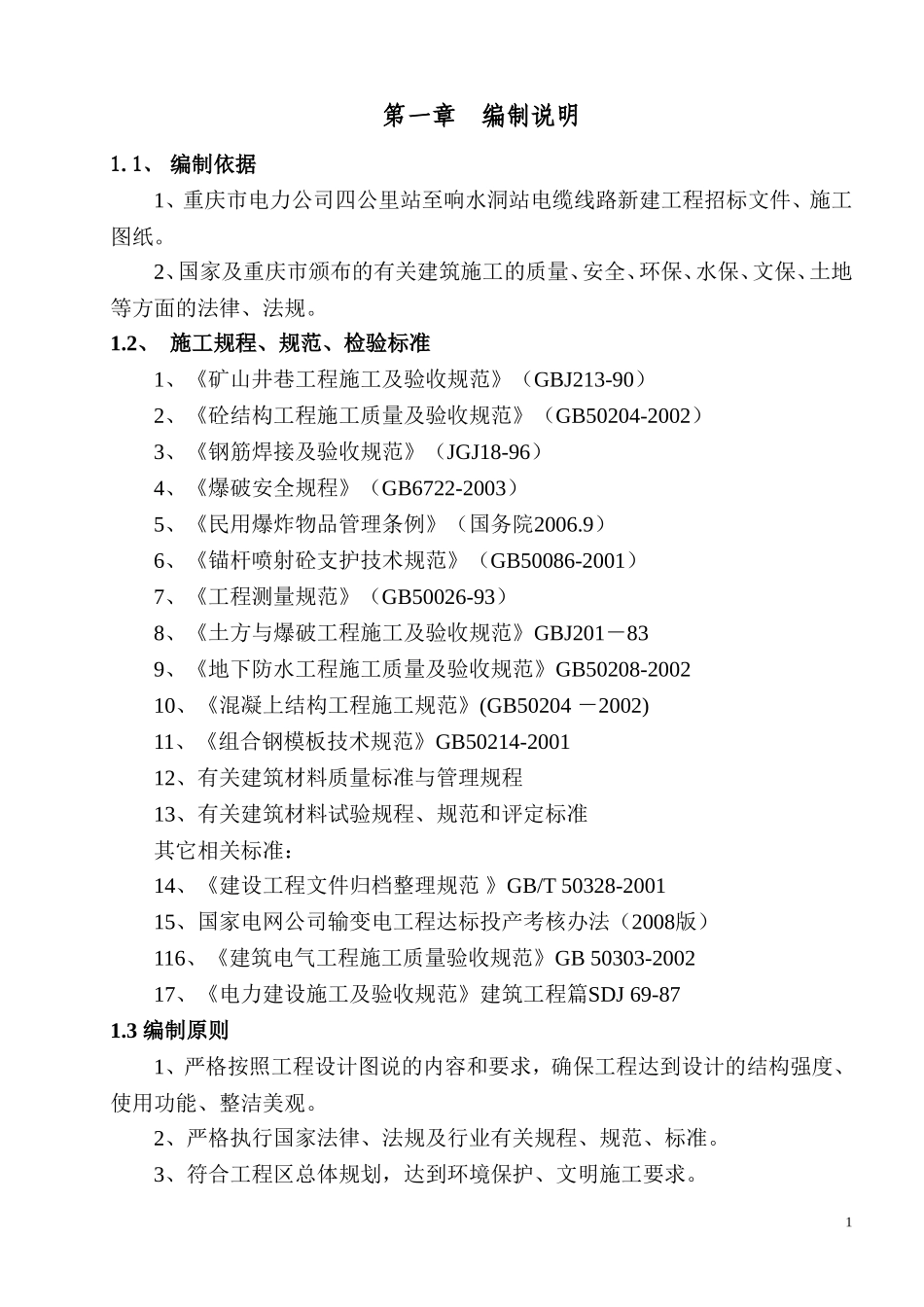

第一章编制说明1.1、编制依据1、重庆市电力公司四公里站至响水洞站电缆线路新建工程招标文件、施工图纸。2、国家及重庆市颁布的有关建筑施工的质量、安全、环保、水保、文保、土地等方面的法律、法规。1.2、施工规程、规范、检验标准1、《矿山井巷工程施工及验收规范》（GBJ213-90）2、《砼结构工程施工质量及验收规范》（GB50204-2002）3、《钢筋焊接及验收规范》（JGJ18-96）4、《爆破安全规程》（GB6722-2003）5、《民用爆炸物品管理条例》（国务院2006.9）6、《锚杆喷射砼支护技术规范》（GB50086-2001）7、《工程测量规范》（GB50026-93）8、《土方与爆破工程施工及验收规范》GBJ201－839、《地下防水工程施工质量及验收规范》GB50208-200210、《混凝上结构工程施工规范》(GB50204－2002)11、《组合钢模板技术规范》GB50214-200112、有关建筑材料质量标准与管理规程13、有关建筑材料试验规程、规范和评定标准其它相关标准：14、《建设工程文件归档整理规范》GB/T50328-200115、国家电网公司输变电工程达标投产考核办法（2008版）116、《建筑电气工程施工质量验收规范》GB50303-200217、《电力建设施工及验收规范》建筑工程篇SDJ69-871.3编制原则1、严格按照工程设计图说的内容和要求，确保工程达到设计的结构强度、使用功能、整洁美观。2、严格执行国家法律、法规及行业有关规程、规范、标准。3、符合工程区总体规划，达到环境保护、文明施工要求。14、在保证工程施工安全、质量的基础上，保证工期、降低造价。5、采用先进成熟的施工方法、施工工艺、施工设备和材料，增加科学技术含量，使本工程做到技术先进、安全可靠、经济实用。第二章工程概况2.1、工程概况1、本工程为重庆市电力公司四公里站至响水洞站电缆线路新建工程。2、本工程从四公里变电站起，途径规划“纵三路”及市政规划绿地→规划“横三路”→四海路→辅仁路→康德国会山公园及南坪东路步道→南坪东路。最后接入在建“金响线”电缆隧道。3、本工程隧道除局部与四公里变电站相接段隧道出露地表外，其余段主要位于上述路段的规划市政道路人行道及公路、绿地的正下方。隧道顶面至道路地表的距离为0～35.6米左右，除局部属于浅埋隧道外，主要属于深埋隧道。隧道中段主要穿越和记黄埔地块为明挖隧道，全长（水平投影）2352米。4、主隧道所有人孔井及送风井均布设在市政道路人行道上及绿地内，竖井最大开挖深度为34米。5、隧道截面形式：箱涵段（净截面尺寸为：2.4×2.4米）为方涵钢筋混凝土方涵：拱涵段（净截面尺寸为：2.4×3.2米）半圆拱直墙式钢筋混凝土拱涵。2.2、自然特征及施工条件1、地形地貌根据设计院提供的图纸工程地质情况，拟建的隧道线路区域地质情况良好，隧道少数地段有不良地质地段的可能情况出现，隧道沿线场地土体及基岩均为稳定地质体，裂隙较发育。电缆隧道通过地段主要为城市公路中心及城市公园居民区和城市道路人行道边，其原状地形地貌属丘陵地段，现状地形高程在301.00m～200.50m，相对高差100.5米，总体呈南高北低。最高点在南山侧变电站隧道起点现状地形高程在301.00m及南坪东路（隧道终点）现状地形高程在281.60m；最低点在辅仁与四海路交点处及明挖隧道段，高程约为200.50m。2、气象、水文地质条件重庆地区属亚热带湿润季风气候，具有冬暖春早、夏热秋凉，气候温和、雨量充沛，空气湿度大、云雾多，日照较少的气候特点。常年均温18.1℃，最热8月,多年平均气温27.5℃,最冷1月,多年平均气温6.3℃。极端最高温达43.5℃(2006年8月20)。极端最低气温-2.5℃。多年平均降水量约1074.6毫米,其中大雨、暴多集中于6—8月，多年平均日最大降雨量约90mm。一年内风向最多者为北风。工程区水文地质条件较简单。地表排水系统较完善，道路路面全部硬化，大2气降水及地表水排泄条件较好，场地地下水较贫乏，地下水类型主要为覆盖层上层滞水和基岩裂隙水两种类型。2.3、工程结构特点本工程电缆隧道水平总长度2352.0m，其中暗开挖电缆隧道主隧道长1349.2m，明开挖隧道长1002.8m,沿山坡及公路人行道布置，距地表0～35.2m。其中：本挖隧道（暗开挖、明开挖）共9个人孔竖井设计合计深度159.8m；5个送风竖井设...
