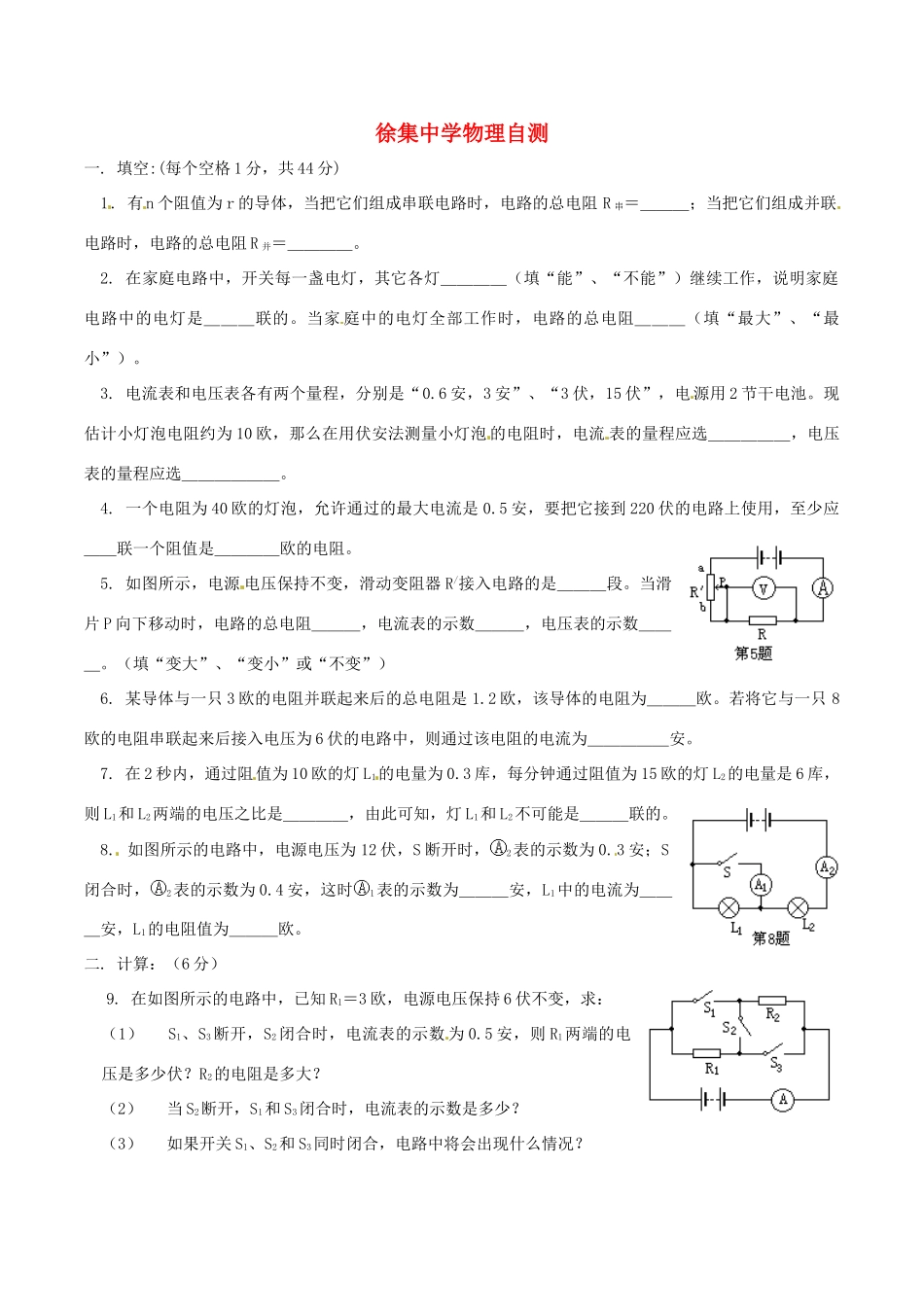

徐集中学物理自测一.填空:(每个空格1分，共44分)1.有n个阻值为r的导体，当把它们组成串联电路时，电路的总电阻R串＝＿＿＿；当把它们组成并联电路时，电路的总电阻R并＝＿＿＿＿。2.在家庭电路中，开关每一盏电灯，其它各灯＿＿＿＿（填“能”、“不能”）继续工作，说明家庭电路中的电灯是＿＿＿联的。当家庭中的电灯全部工作时，电路的总电阻＿＿＿（填“最大”、“最小”）。3.电流表和电压表各有两个量程，分别是“0.6安，3安”、“3伏，15伏”，电源用2节干电池。现估计小灯泡电阻约为10欧，那么在用伏安法测量小灯泡的电阻时，电流表的量程应选＿＿＿＿＿，电压表的量程应选＿＿＿＿＿＿。4.一个电阻为40欧的灯泡，允许通过的最大电流是0.5安，要把它接到220伏的电路上使用，至少应＿＿联一个阻值是＿＿＿＿欧的电阻。5.如图所示，电源电压保持不变，滑动变阻器R/接入电路的是＿＿＿段。当滑片P向下移动时，电路的总电阻＿＿＿，电流表的示数＿＿＿，电压表的示数＿＿＿。（填“变大”、“变小”或“不变”）6.某导体与一只3欧的电阻并联起来后的总电阻是1.2欧，该导体的电阻为＿＿＿欧。若将它与一只8欧的电阻串联起来后接入电压为6伏的电路中，则通过该电阻的电流为＿＿＿＿＿安。7.在2秒内，通过阻值为10欧的灯L1的电量为0.3库，每分钟通过阻值为15欧的灯L2的电量是6库，则L1和L2两端的电压之比是＿＿＿＿，由此可知，灯L1和L2不可能是＿＿＿联的。8.如图所示的电路中，电源电压为12伏，S断开时，2表的示数为0.3安；S闭合时，2表的示数为0.4安，这时1表的示数为＿＿＿安，L1中的电流为＿＿＿安，L1的电阻值为＿＿＿欧。二.计算：（6分）9.在如图所示的电路中，已知R1＝3欧，电源电压保持6伏不变，求：（1）S1、S3断开，S2闭合时，电流表的示数为0.5安，则R1两端的电压是多少伏？R2的电阻是多大？（2）当S2断开，S1和S3闭合时，电流表的示数是多少？（3）如果开关S1、S2和S3同时闭合，电路中将会出现什么情况？
