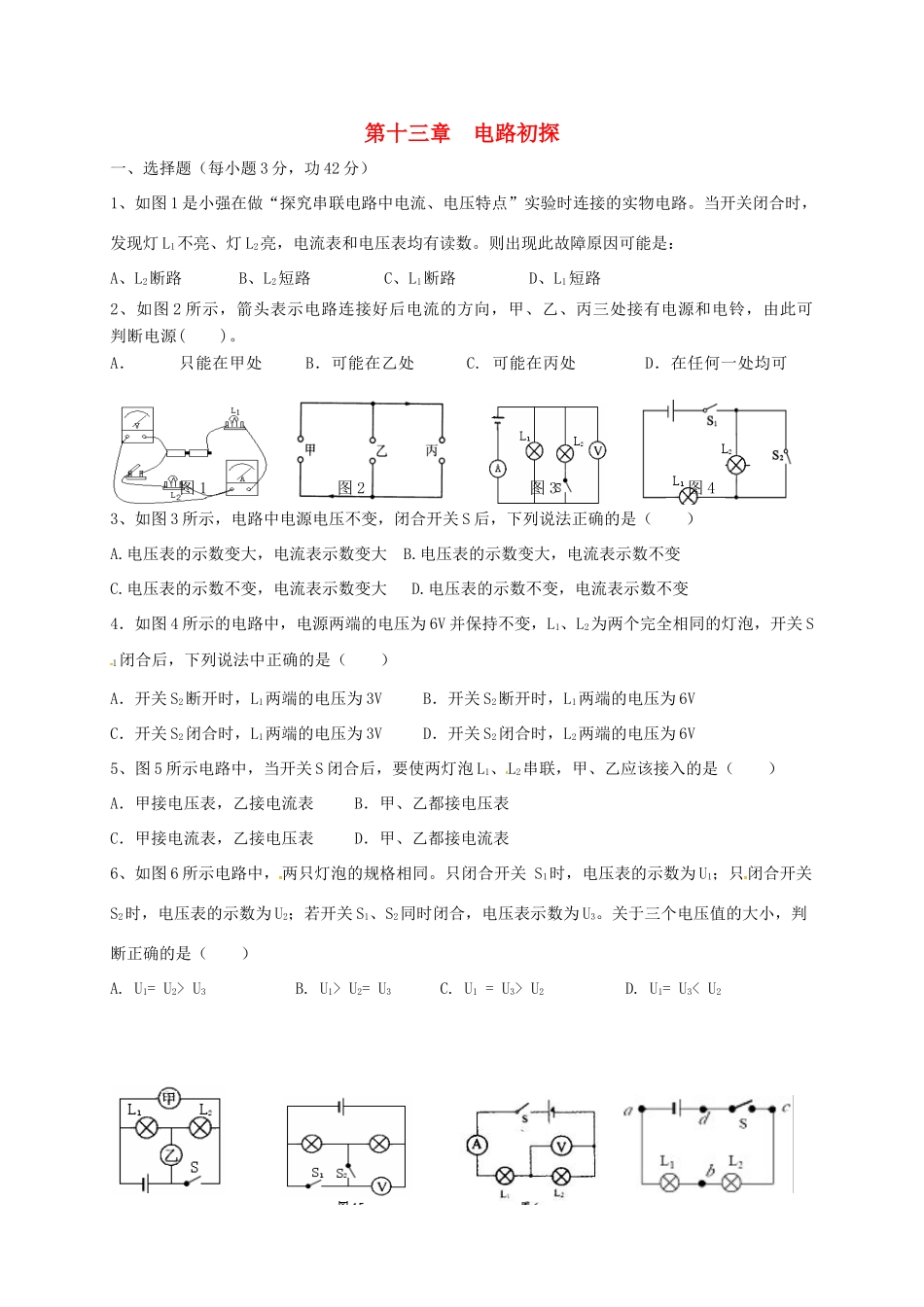

第十三章电路初探一、选择题(每小题3分,功42分)1、如图1是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时,发现灯L1不亮、灯L2亮,电流表和电压表均有读数。则出现此故障原因可能是:A、L2断路B、L2短路C、L1断路D、L1短路2、如图2所示,箭头表示电路连接好后电流的方向,甲、乙、丙三处接有电源和电铃,由此可判断电源()。A.只能在甲处B.可能在乙处C.可能在丙处D.在任何一处均可图1图2图3图43、如图3所示,电路中电源电压不变,闭合开关S后,下列说法正确的是()A.电压表的示数变大,电流表示数变大B.电压表的示数变大,电流表示数不变C.电压表的示数不变,电流表示数变大D.电压表的示数不变,电流表示数不变4.如图4所示的电路中,电源两端的电压为6V并保持不变,L1、L2为两个完全相同的灯泡,开关S1闭合后,下列说法中正确的是()A.开关S2断开时,L1两端的电压为3VB.开关S2断开时,L1两端的电压为6VC.开关S2闭合时,L1两端的电压为3VD.开关S2闭合时,L2两端的电压为6V5、图5所示电路中,当开关S闭合后,要使两灯泡L1、L2串联,甲、乙应该接入的是()A.甲接电压表,乙接电流表B.甲、乙都接电压表C.甲接电流表,乙接电压表D.甲、乙都接电流表6、如图6所示电路中,两只灯泡的规格相同。只闭合开关S1时,电压表的示数为U1;只闭合开关S2时,电压表的示数为U2;若开关S1、S2同时闭合,电压表示数为U3。关于三个电压值的大小,判断正确的是()A.U1=U2>U3B.U1>U2=U3C.U1=U3>U2D.U1=U3
