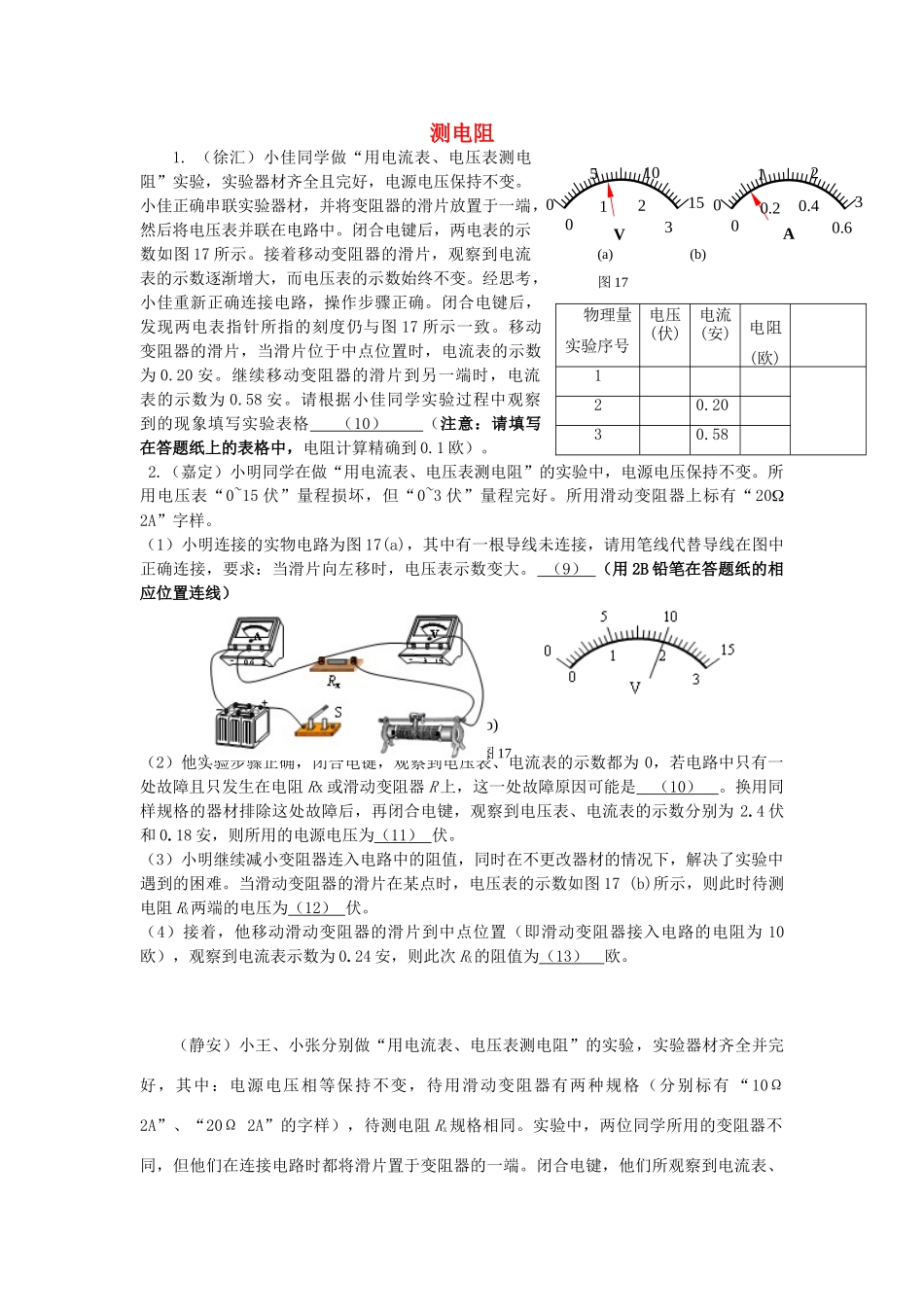

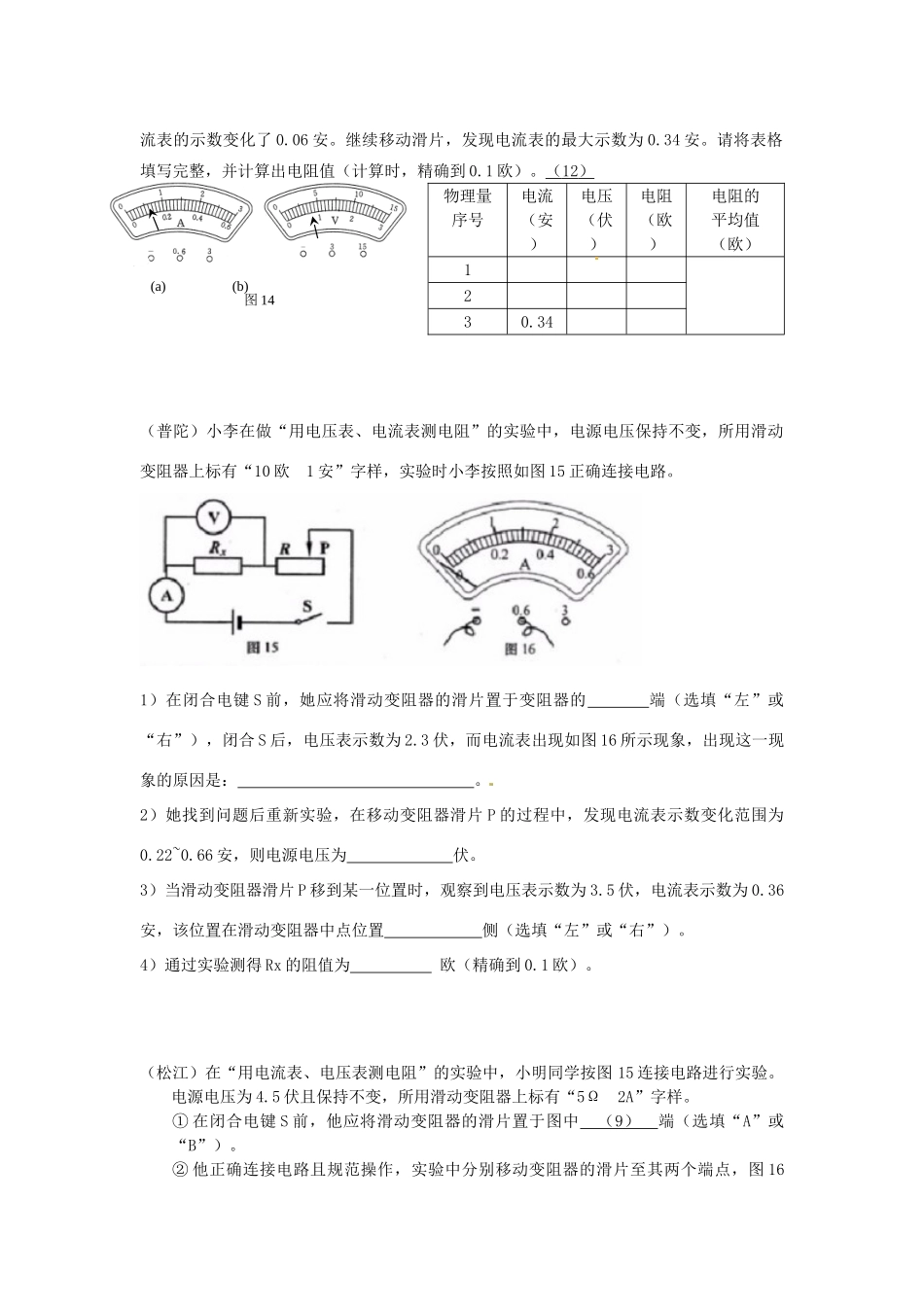

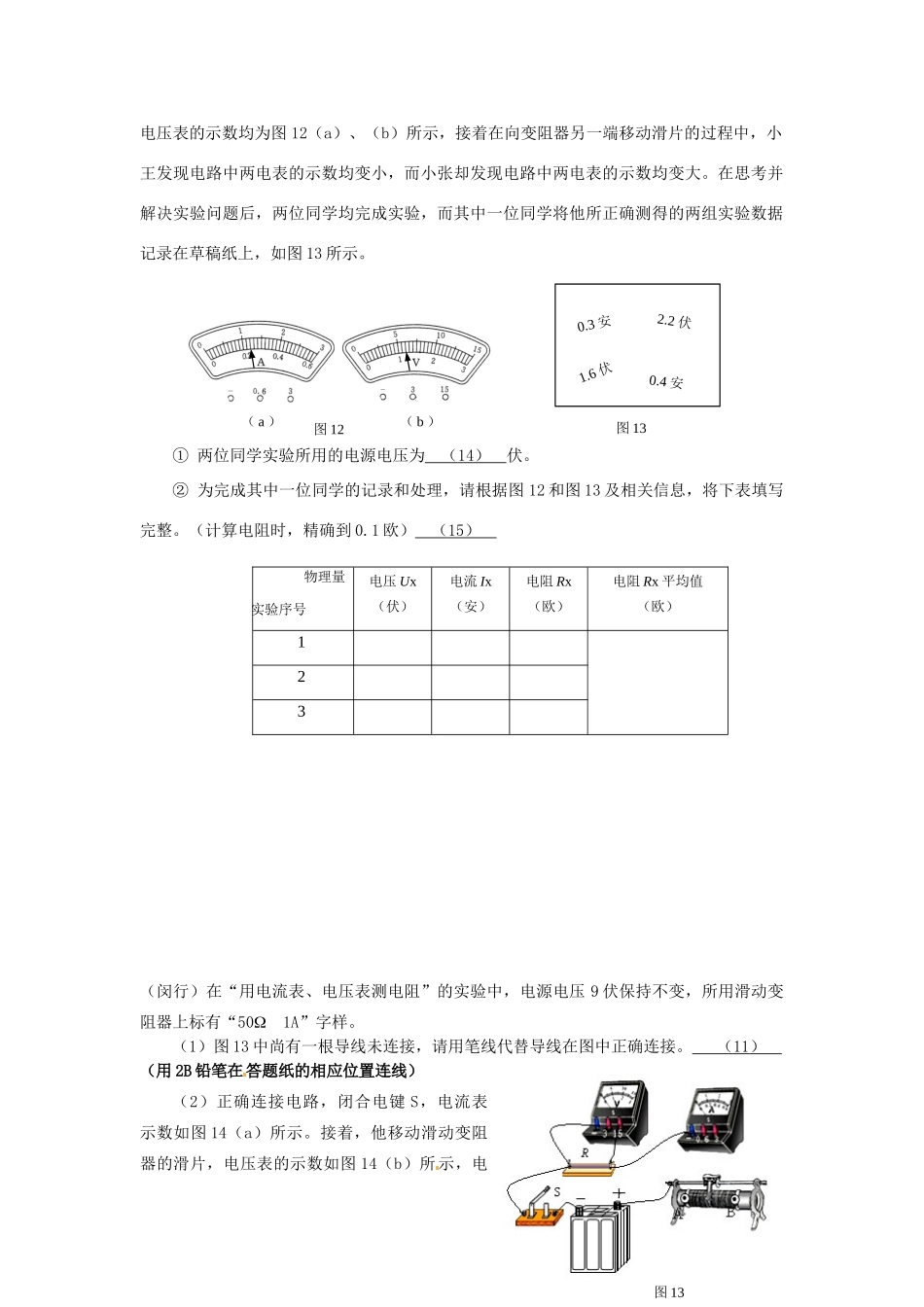

(a)(b)图17测电阻1.（徐汇）小佳同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。小佳正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图17所示。接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变。经思考，小佳重新正确连接电路，操作步骤正确。闭合电键后，发现两电表指针所指的刻度仍与图17所示一致。移动变阻器的滑片，当滑片位于中点位置时，电流表的示数为0.20安。继续移动变阻器的滑片到另一端时，电流表的示数为0.58安。请根据小佳同学实验过程中观察到的现象填写实验表格（10）（注意：请填写在答题纸上的表格中，电阻计算精确到0.1欧）。2.（嘉定）小明同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。所用电压表“0~15伏”量程损坏，但“0~3伏”量程完好。所用滑动变阻器上标有“202A”字样。（1）小明连接的实物电路为图17(a)，其中有一根导线未连接，请用笔线代替导线在图中正确连接，要求：当滑片向左移时，电压表示数变大。（9）（用2B铅笔在答题纸的相应位置连线）（2）他实验步骤正确，闭合电键，观察到电压表、电流表的示数都为0，若电路中只有一处故障且只发生在电阻Rx或滑动变阻器R上，这一处故障原因可能是（10）。换用同样规格的器材排除这处故障后，再闭合电键，观察到电压表、电流表的示数分别为2.4伏和0.18安，则所用的电源电压为（11）伏。（3）小明继续减小变阻器连入电路中的阻值，同时在不更改器材的情况下，解决了实验中遇到的困难。当滑动变阻器的滑片在某点时，电压表的示数如图17(b)所示，则此时待测电阻RX两端的电压为（12）伏。（4）接着，他移动滑动变阻器的滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），观察到电流表示数为0.24安，则此次RX的阻值为（13）欧。（静安）小王、小张分别做“用电流表、电压表测电阻”的实验，实验器材齐全并完好，其中：电源电压相等保持不变，待用滑动变阻器有两种规格（分别标有“10Ω2A”、“20Ω2A”的字样），待测电阻Rx规格相同。实验中，两位同学所用的变阻器不同，但他们在连接电路时都将滑片置于变阻器的一端。闭合电键，他们所观察到电流表、物理量实验序号电压(伏)电流(安)电阻(欧)120.2030.580123A00.20.40.6(a)(b)图17051015V0123电压表的示数均为图12（a）、（b）所示，接着在向变阻器另一端移动滑片的过程中，小王发现电路中两电表的示数均变小，而小张却发现电路中两电表的示数均变大。在思考并解决实验问题后，两位同学均完成实验，而其中一位同学将他所正确测得的两组实验数据记录在草稿纸上，如图13所示。①两位同学实验所用的电源电压为（14）伏。②为完成其中一位同学的记录和处理，请根据图12和图13及相关信息，将下表填写完整。（计算电阻时，精确到0.1欧）（15）（闵行）在“用电流表、电压表测电阻”的实验中，电源电压9伏保持不变，所用滑动变阻器上标有“501A”字样。（1）图13中尚有一根导线未连接，请用笔线代替导线在图中正确连接。（11）（用2B铅笔在答题纸的相应位置连线）（2）正确连接电路，闭合电键S，电流表示数如图14（a）所示。接着，他移动滑动变阻器的滑片，电压表的示数如图14（b）所示，电图12（a）（b）物理量实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1230.3安0.4安1.6伏2.2伏图13图13图13流表的示数变化了0.06安。继续移动滑片，发现电流表的最大示数为0.34安。请将表格填写完整，并计算出电阻值（计算时，精确到0.1欧）。（12）物理量序号电流（安）电压（伏）电阻（欧）电阻的平均值（欧）1230.34（普陀）小李在做“用电压表、电流表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“10欧1安”字样，实验时小李按照如图15正确连接电路。1）在闭合电键S前，她应将滑动变阻器的滑片置于变阻器的端（选填“左”或“右”），闭合S后，电压表示数为2.3伏，而电流表出现如图16所示现象，出现这一现象的原因是：。2）她找到问题后重新实验，在移动变阻器滑片P的过程中，发现电流表示数变...
