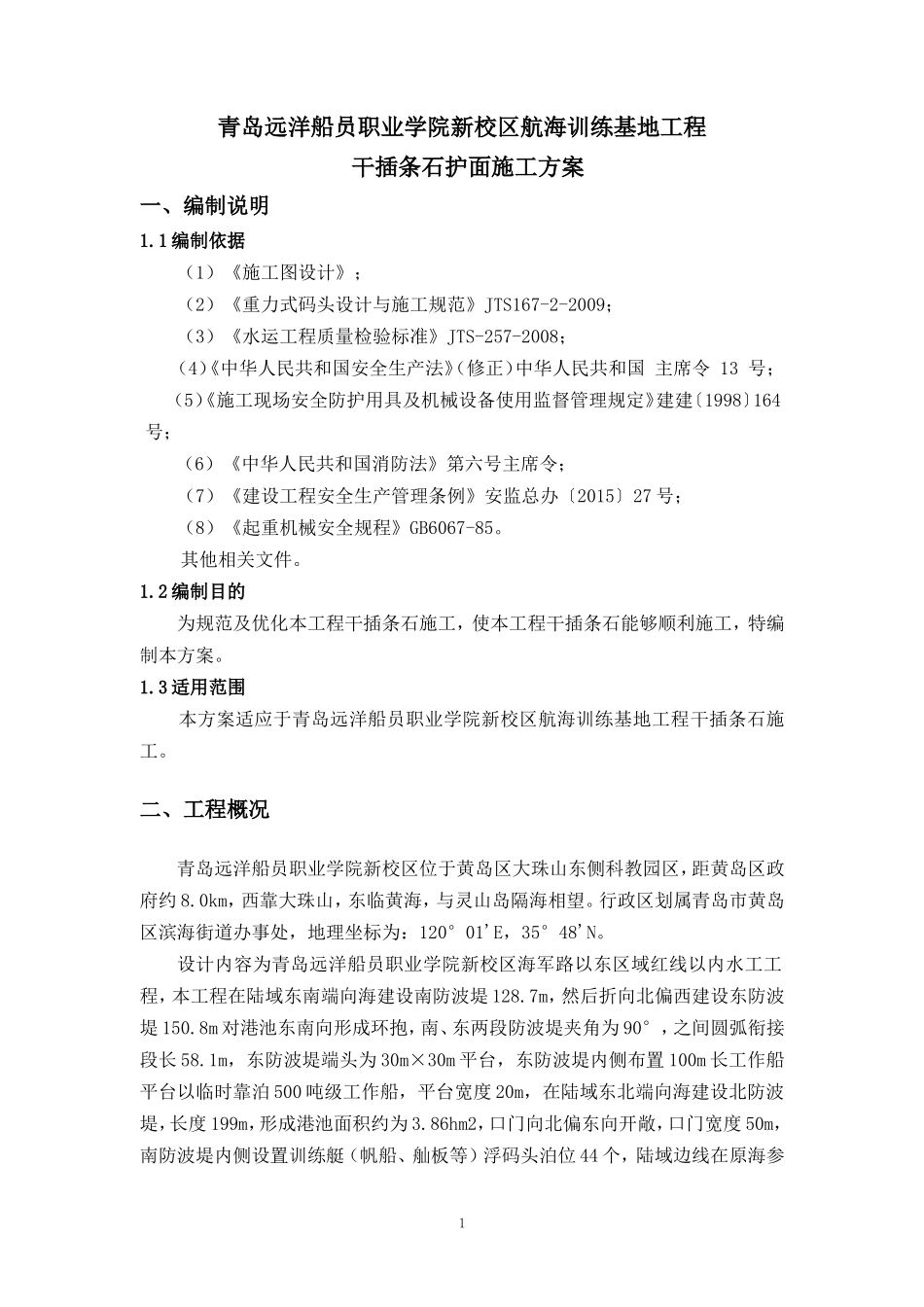

1青岛远洋船员职业学院新校区航海训练基地工程干插条石护面施工方案一、编制说明1.1编制依据（1）《施工图设计》；（2）《重力式码头设计与施工规范》JTS167-2-2009；（3）《水运工程质量检验标准》JTS-257-2008；（4）《中华人民共和国安全生产法》（修正）中华人民共和国主席令13号；（5）《施工现场安全防护用具及机械设备使用监督管理规定》建建〔1998〕164号；（6）《中华人民共和国消防法》第六号主席令；（7）《建设工程安全生产管理条例》安监总办〔2015〕27号；（8）《起重机械安全规程》GB6067-85。其他相关文件。1.2编制目的为规范及优化本工程干插条石施工，使本工程干插条石能够顺利施工，特编制本方案。1.3适用范围本方案适应于青岛远洋船员职业学院新校区航海训练基地工程干插条石施工。二、工程概况青岛远洋船员职业学院新校区位于黄岛区大珠山东侧科教园区，距黄岛区政府约8.0km，西靠大珠山，东临黄海，与灵山岛隔海相望。行政区划属青岛市黄岛区滨海街道办事处，地理坐标为：120°01'E，35°48'N。设计内容为青岛远洋船员职业学院新校区海军路以东区域红线以内水工工程，本工程在陆域东南端向海建设南防波堤128.7m，然后折向北偏西建设东防波堤150.8m对港池东南向形成环抱，南、东两段防波堤夹角为90°，之间圆弧衔接段长58.1m，东防波堤端头为30m×30m平台，东防波堤内侧布置100m长工作船平台以临时靠泊500吨级工作船，平台宽度20m，在陆域东北端向海建设北防波堤，长度199m，形成港池面积约为3.86hm2，口门向北偏东向开敞，口门宽度50m，南防波堤内侧设置训练艇（帆船、舢板等）浮码头泊位44个，陆域边线在原海参2养殖池外侧，建设护岸总长度830.69m，护岸内侧回填形成陆域。海防堤主要为抛石斜坡堤结构，斜坡采用干插条石护面，本工程干插条石护面约1182m³。三、施工工艺3.1施工流程干插条石施工前应测量放样，施工时立杆挂线，自下而上砌筑，确保坡面顺直、坡度准确。施工流程:理坡整平→理坡验收→测量放线→干插条石砌筑→验收。3.2、干插条石施工方法3.2.1条石吊装、运输:砼蹬脚及块石垫层施工完成后，根据现场安装需要进行干插条石护面施工，并与砼蹬脚块、块石垫层的施工形成流水。条石用平板车直接运至安装地点，用25吨吊车进行安装。3.2.2平面点位：条石安装方式应满足设计要求，条石在斜坡面上定点安放。3.2.3定位控制：安装前，根据坡面坡比进行换算，并根据条石规格布置条石安装行列点位网格图，行列皆编有顺序号。陆上安装采用全站仪和水准仪进行施工测量定位，在堤顶设置平行于防波堤纵轴线的安放控制基线，在控制基线上根据吊机性能设立吊机安放站点，每个站点都计算出相对的应的准确里程。进行施工线的布设，并由专人指挥。3.2.4安装前，每一定位区段对应制作一张条石安装定位参数表，包括区位代号、起止里程、纵横排列序号和每一块条石的转角、仰角等参数，用以指导施工。四、质量管理保证措施加强管理工作，每道工序必须严格自检、互检、专检，施工前必须经监理工程师检验合格后方可进行下道工序施工。质量监督检查程序：班组自检→下一工序互检→分项技术员检查→专职质检员复检→业主、监理工程师检查→质量记录文件→下一道工序施工4.1原材料质量的进场控制干插条石应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石进场经验收合格后方可施工。3材料检验程序图4.2干插条石安装质量控制（1）为防止干插条石安放过程中发生碰撞导致棱角缺损，要求吊装过程中采用专业吊具，安放的过程中要求小心谨慎，禁止野蛮施工，禁止猛敲猛撬。（2）安装过程中干插条石紧密排列确保符合规范要求，砌筑时上下错缝，咬扣紧密。（3）加强管理工作，严格控制、检查安放全过程，每道工序必须严格自检、互检、专检，做到层层把关，把质量隐患消灭在萌芽中。（4）严格工艺纪律，严格执行“三检制”，即：自检、互检、专检。需报请监理工程师验收的项目必须及时报请监理工程师验收，验收不合格不准进入下一道工序。原材料现场勘察、取样地材选用采购材料检查不合格检查合格用于工程退货4六、施工进度计划6.1工期计划本工程干插条石...
