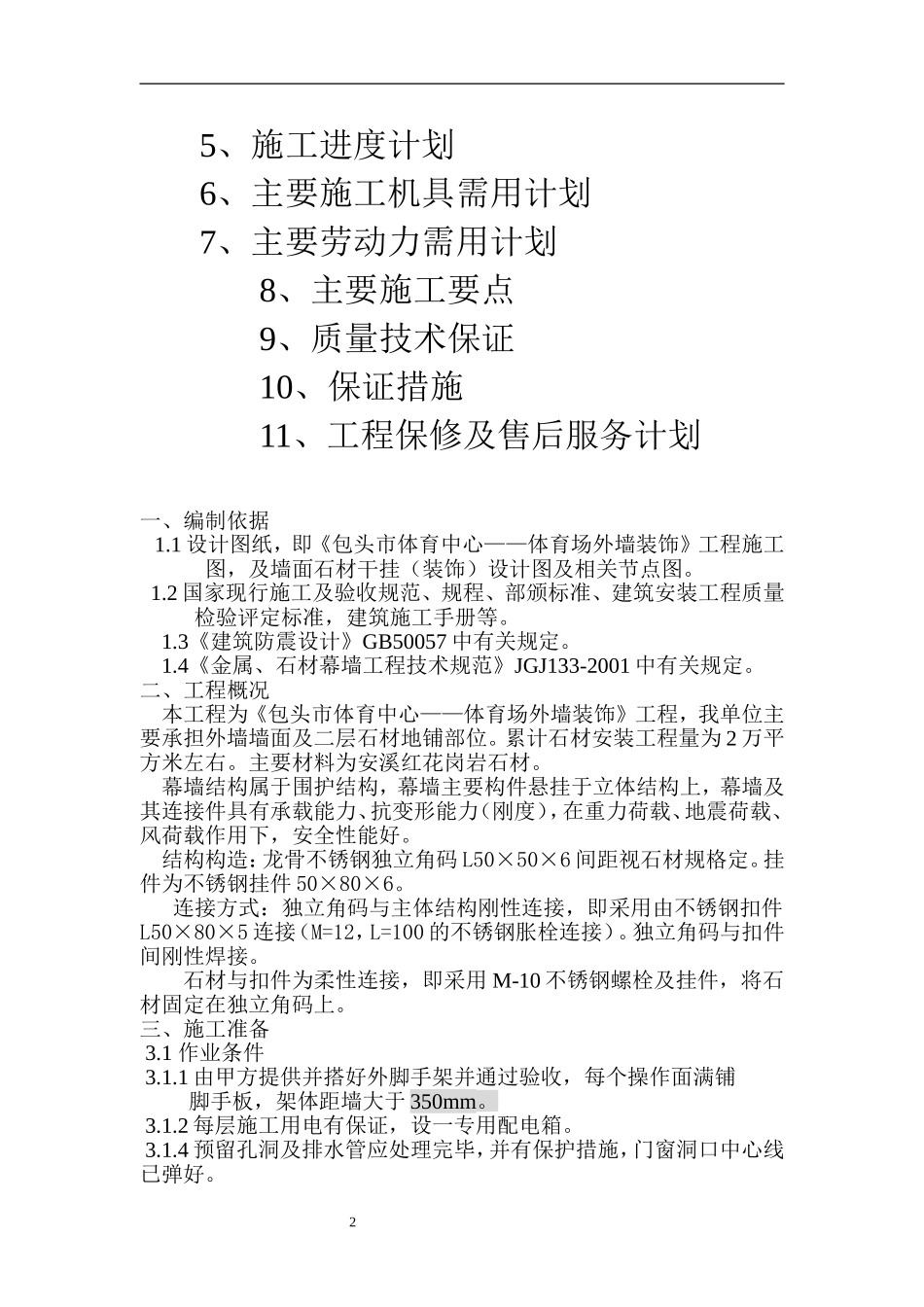

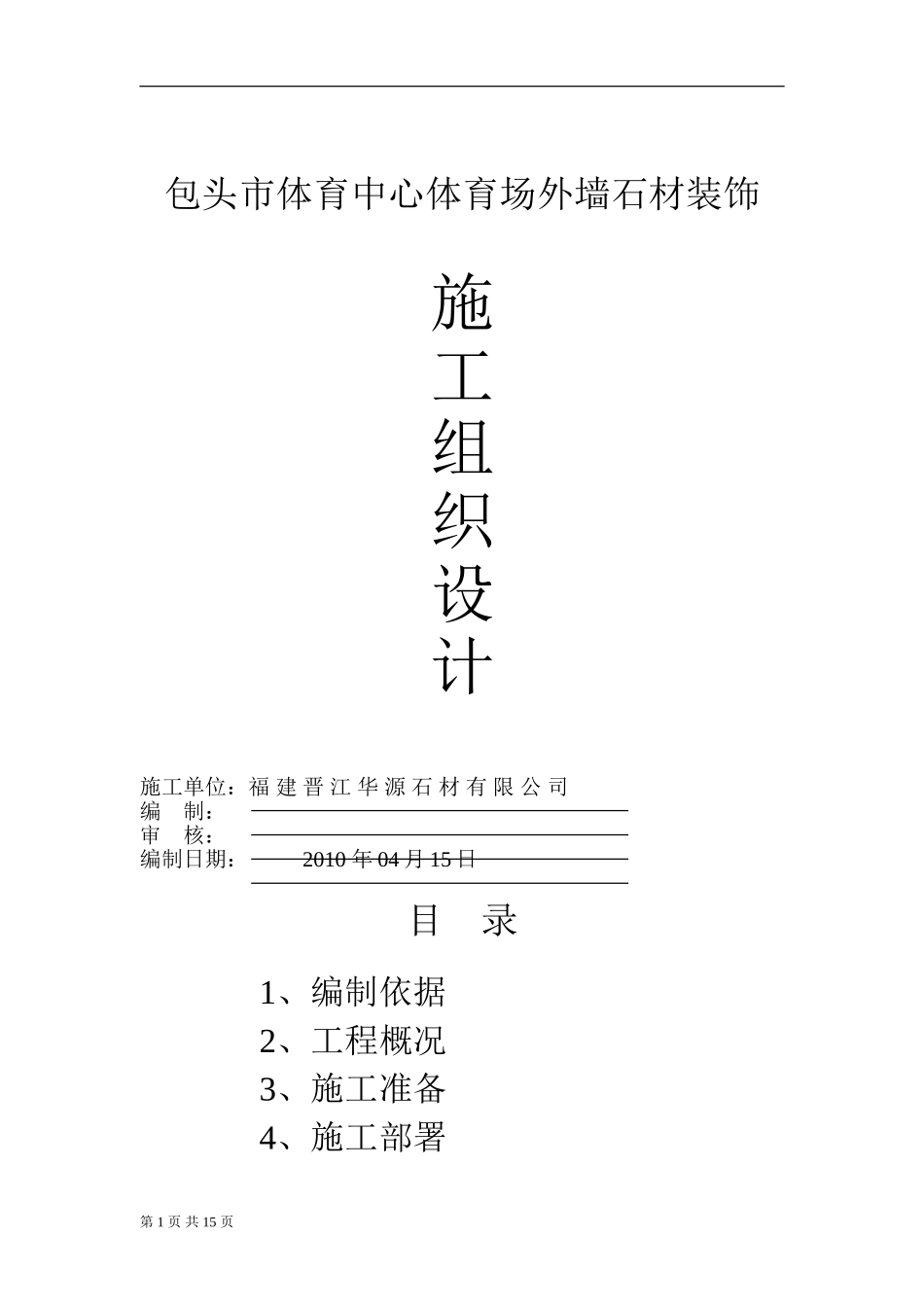

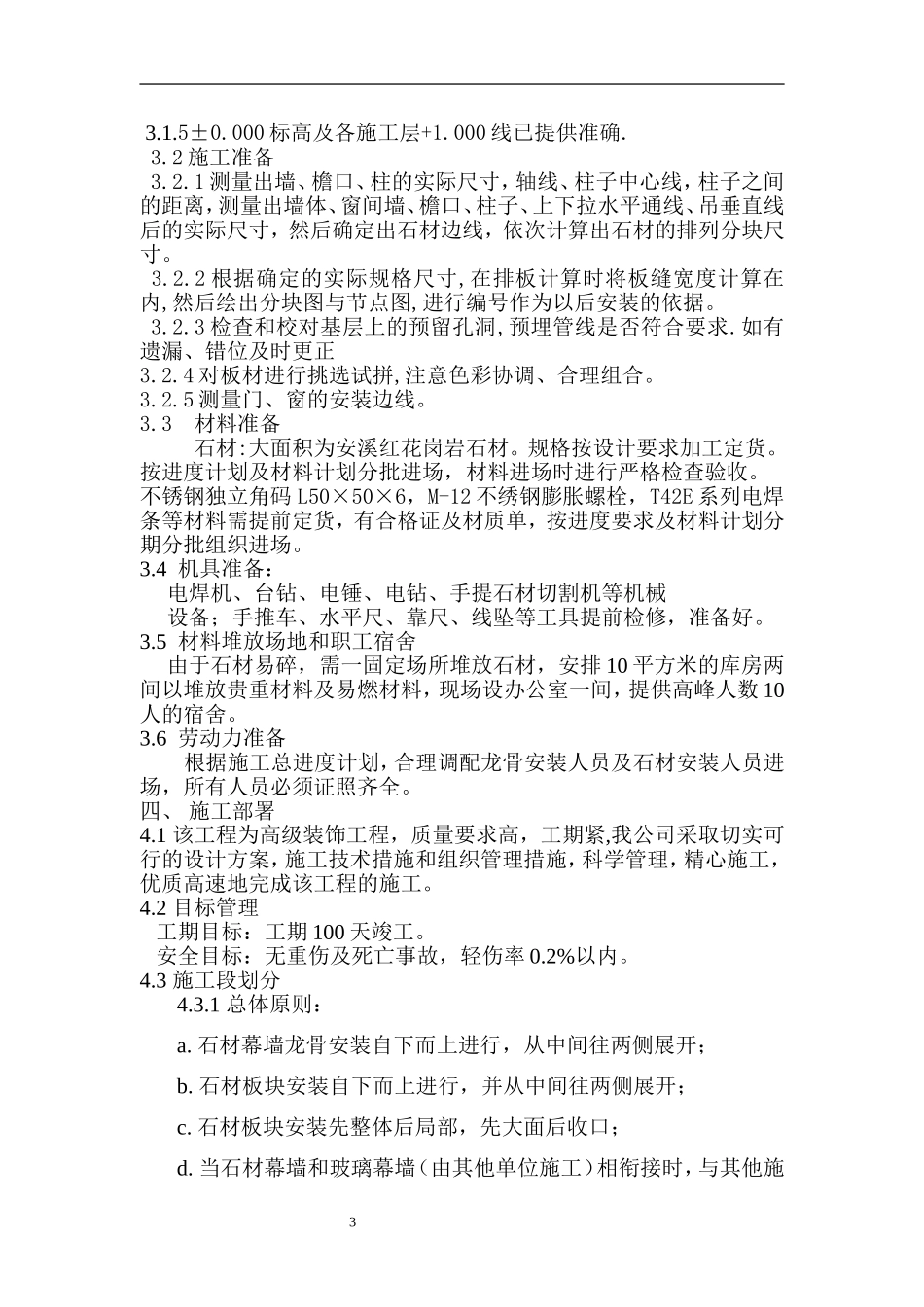

包头市体育中心体育场外墙石材装饰施工组织设计施工单位：福建晋江华源石材有限公司编制：审核：编制日期：2010年04月15日目录1、编制依据2、工程概况3、施工准备4、施工部署第1页共15页5、施工进度计划6、主要施工机具需用计划7、主要劳动力需用计划8、主要施工要点9、质量技术保证10、保证措施11、工程保修及售后服务计划一、编制依据1.1设计图纸，即《包头市体育中心——体育场外墙装饰》工程施工图，及墙面石材干挂（装饰）设计图及相关节点图。1.2国家现行施工及验收规范、规程、部颁标准、建筑安装工程质量检验评定标准，建筑施工手册等。1.3《建筑防震设计》GB50057中有关规定。1.4《金属、石材幕墙工程技术规范》JGJ133-2001中有关规定。二、工程概况本工程为《包头市体育中心——体育场外墙装饰》工程，我单位主要承担外墙墙面及二层石材地铺部位。累计石材安装工程量为2万平方米左右。主要材料为安溪红花岗岩石材。幕墙结构属于围护结构，幕墙主要构件悬挂于立体结构上，幕墙及其连接件具有承载能力、抗变形能力（刚度），在重力荷载、地震荷载、风荷载作用下，安全性能好。结构构造：龙骨不锈钢独立角码L50×50×6间距视石材规格定。挂件为不锈钢挂件50×80×6。连接方式：独立角码与主体结构刚性连接，即采用由不锈钢扣件L50×80×5连接（M=12，L=100的不锈钢胀栓连接）。独立角码与扣件间刚性焊接。石材与扣件为柔性连接，即采用M-10不锈钢螺栓及挂件，将石材固定在独立角码上。三、施工准备3.1作业条件3.1.1由甲方提供并搭好外脚手架并通过验收，每个操作面满铺脚手板，架体距墙大于350mm。3.1.2每层施工用电有保证，设一专用配电箱。3.1.4预留孔洞及排水管应处理完毕，并有保护措施，门窗洞口中心线已弹好。23.1.5±0.000标高及各施工层+1.000线已提供准确.3.2施工准备3.2.1测量出墙、檐口、柱的实际尺寸，轴线、柱子中心线，柱子之间的距离，测量出墙体、窗间墙、檐口、柱子、上下拉水平通线、吊垂直线后的实际尺寸，然后确定出石材边线，依次计算出石材的排列分块尺寸。3.2.2根据确定的实际规格尺寸,在排板计算时将板缝宽度计算在内,然后绘出分块图与节点图,进行编号作为以后安装的依据。3.2.3检查和校对基层上的预留孔洞,预埋管线是否符合要求.如有遗漏、错位及时更正3.2.4对板材进行挑选试拼,注意色彩协调、合理组合。3.2.5测量门、窗的安装边线。3.3材料准备石材:大面积为安溪红花岗岩石材。规格按设计要求加工定货。按进度计划及材料计划分批进场，材料进场时进行严格检查验收。不锈钢独立角码L50×50×6，M-12不绣钢膨胀螺栓，T42E系列电焊条等材料需提前定货，有合格证及材质单，按进度要求及材料计划分期分批组织进场。3.4机具准备：电焊机、台钻、电锤、电钻、手提石材切割机等机械设备；手推车、水平尺、靠尺、线坠等工具提前检修，准备好。3.5材料堆放场地和职工宿舍由于石材易碎，需一固定场所堆放石材，安排10平方米的库房两间以堆放贵重材料及易燃材料，现场设办公室一间，提供高峰人数10人的宿舍。3.6劳动力准备根据施工总进度计划，合理调配龙骨安装人员及石材安装人员进场，所有人员必须证照齐全。四、施工部署4.1该工程为高级装饰工程，质量要求高，工期紧,我公司采取切实可行的设计方案，施工技术措施和组织管理措施，科学管理，精心施工，优质高速地完成该工程的施工。4.2目标管理工期目标：工期100天竣工。安全目标：无重伤及死亡事故，轻伤率0.2%以内。4.3施工段划分4.3.1总体原则：a.石材幕墙龙骨安装自下而上进行，从中间往两侧展开；b.石材板块安装自下而上进行，并从中间往两侧展开；c.石材板块安装先整体后局部，先大面后收口；d.当石材幕墙和玻璃幕墙（由其他单位施工）相衔接时，与其他施3工单位协商作业。e．图纸经深化设计审定后，我司将派施工技术人员进入现场检验放线和补后置埋件的安装工作；与其同时，样板及材料的材质、颜色确认并封样后，立即进行材料的采购、加工定货工作。f.施工任务的划分根据本工程的特点，我公司将按照焊工班、石材安装班、打胶班、杂工班安排4个施工班组配合作业。4.3.2施工段划分为加快进度，将工程...
