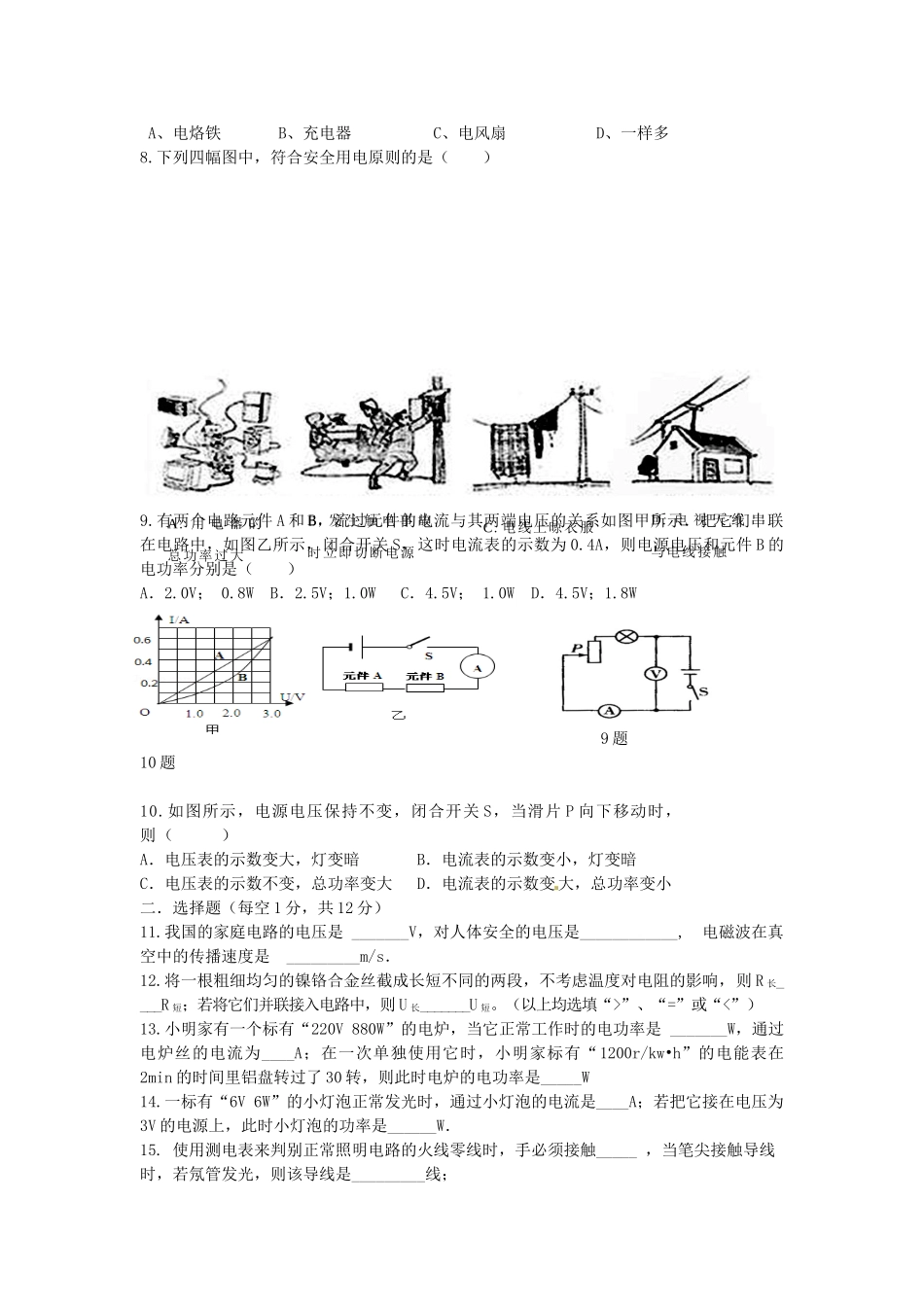

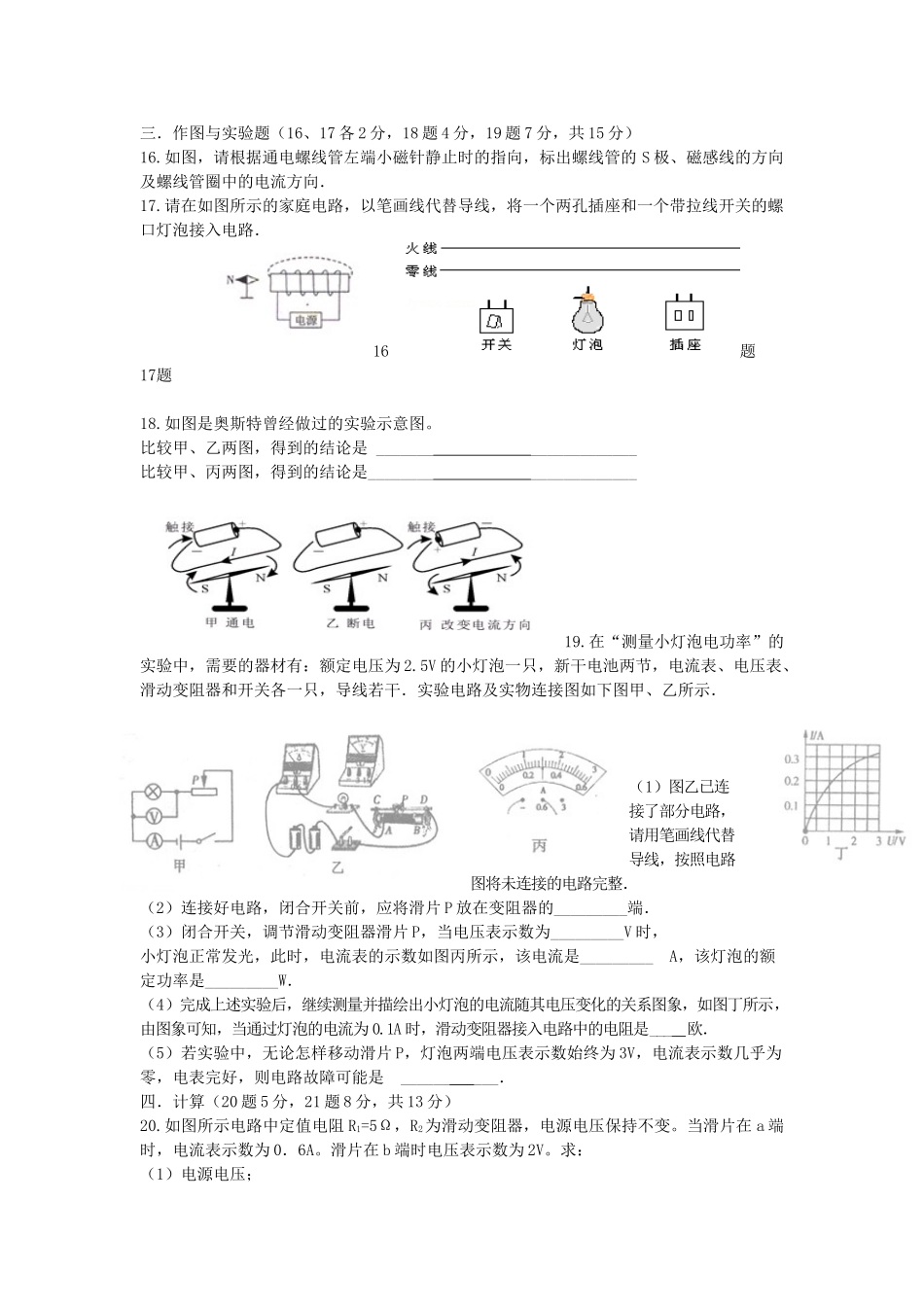

兴安盟地区2011-2012学年度第二学期八年级物理期末会考试题学校姓名准考证号考生须知1．本试卷共4页，共四道大题，21个小题，满分70分。考试时间90分钟。2．在试卷和答题卡上认真填写学校名称、姓名和准考证号。3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。4．考试结束，请将本试卷和答题卡一并交回。一．选择题（每小题只有一个正确选项，共30分）1.从欧姆定律可以导出公式R=U/I,下列说法中正确的是（）A．导体的电阻与导体两端电压成正比B．导体的电阻与导体中的电流成反比C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比D．导体的电阻与本身的材料和属性有关，与电压、电流无关2.两个电阻R1=2Ω，R2=3Ω，串联后接入电路中，流过它们的电流之比I1：I2为（）A．1：1B．2：3C．3：2D．2：53.把标有“6V6W”的L1和标有“6V3W”的L2两灯串连接在6V的电源上，则（）A．两灯一样亮B．L1比L2亮C．L1比L2暗D．两灯都能正常发光4.如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则电阻R1和R2两端的电压分别为（）A．1.2V，6VB．4.8V，1.2VC．6V，1.2VD．1.2V，4.8V4题5题5.如图是一种水位自动报警器的原理图，当水位达到金属块A时，出现的情况是（）A、红灯亮B、绿灯亮C、红、绿灯同时亮D、红、绿灯都不亮6.在图所示的实验装置图中，能够说明磁场对通电导体有力的作用的是（）7.将一台“220V，100w”的电风扇、一个“220V，100W”的充电器，一把“220V，100W”的电烙铁分别接到220V的电源上。在相同的时间内，电流通过它们产生热量最多的是（）A、电烙铁B、充电器C、电风扇D、一样多8.下列四幅图中，符合安全用电原则的是（）9.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V；0.8WB．2.5V；1.0WC．4.5V；1.0WD．4.5V；1.8W9题10题10.如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（）A．电压表的示数变大，灯变暗B．电流表的示数变小，灯变暗C．电压表的示数不变，总功率变大D．电流表的示数变大，总功率变小二．选择题（每空1分，共12分）11.我国的家庭电路的电压是_______V，对人体安全的电压是____________,电磁波在真空中的传播速度是_________m/s．12.将一根粗细均匀的镍铬合金丝截成长短不同的两段，不考虑温度对电阻的影响，则R长____R短；若将它们并联接入电路中，则U长_______U短。（以上均选填“>”、“=”或“<”）13.小明家有一个标有“220V880W”的电炉，当它正常工作时的电功率是_______W，通过电炉丝的电流为____A；在一次单独使用它时，小明家标有“1200r/kw•h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是_____W14.一标有“6V6W”的小灯泡正常发光时，通过小灯泡的电流是____A；若把它接在电压为3V的电源上，此时小灯泡的功率是______W．15.使用测电表来判别正常照明电路的火线零线时，手必须接触_____，当笔尖接触导线时，若氖管发光，则该导线是_________线；A.用电器的总功率过大B.发生触电事故时立即切断电源C.电线上晾衣服D.电视天线与电线接触三．作图与实验题（16、17各2分，18题4分，19题7分，共15分）16.如图，请根据通电螺线管左端小磁针静止时的指向，标出螺线管的S极、磁感线的方向及螺线管圈中的电流方向．17.请在如图所示的家庭电路，以笔画线代替导线，将一个两孔插座和一个带拉线开关的螺口灯泡接入电路．16题17题18.如图是奥斯特曾经做过的实验示意图。比较甲、乙两图，得到的结论是____________________比较甲、丙两图，得到的结论是_____________________19.在“测量小灯泡电功率”的实验中，需要的器材有：额定电压为2.5V的小灯泡一只，新干电池两节，电流表、电压表、滑动变阻器和开关各一只，导线若干．实验电路及实物连接图如下图甲、乙所示．（1）图乙已连接了部分电路，请用笔画线代替导线，按照电路图将未连接的电路完整．（2）连接好电路，闭合开关前，应将滑片P放在变阻器的_________端．（3）闭合开关，调节...
