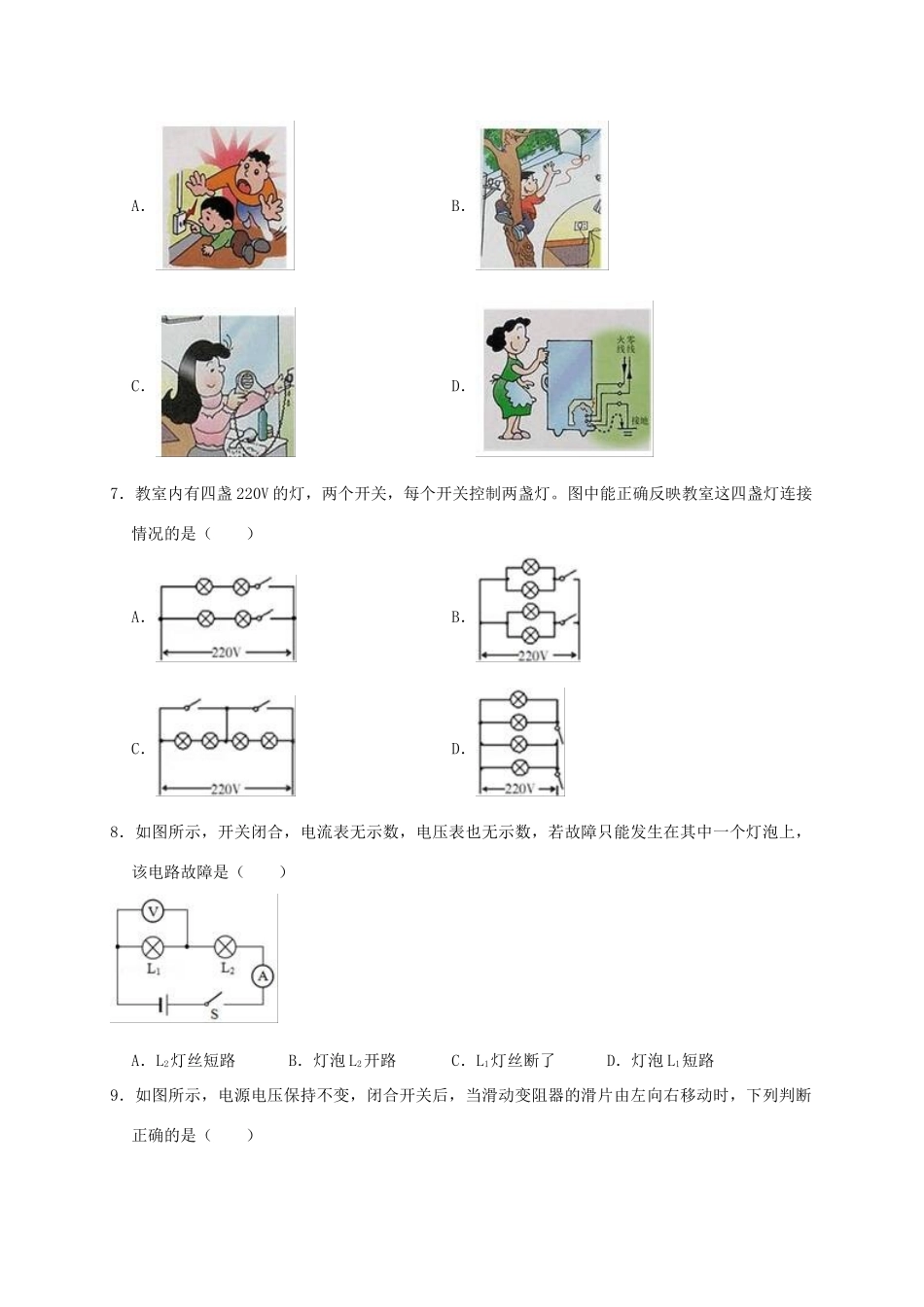

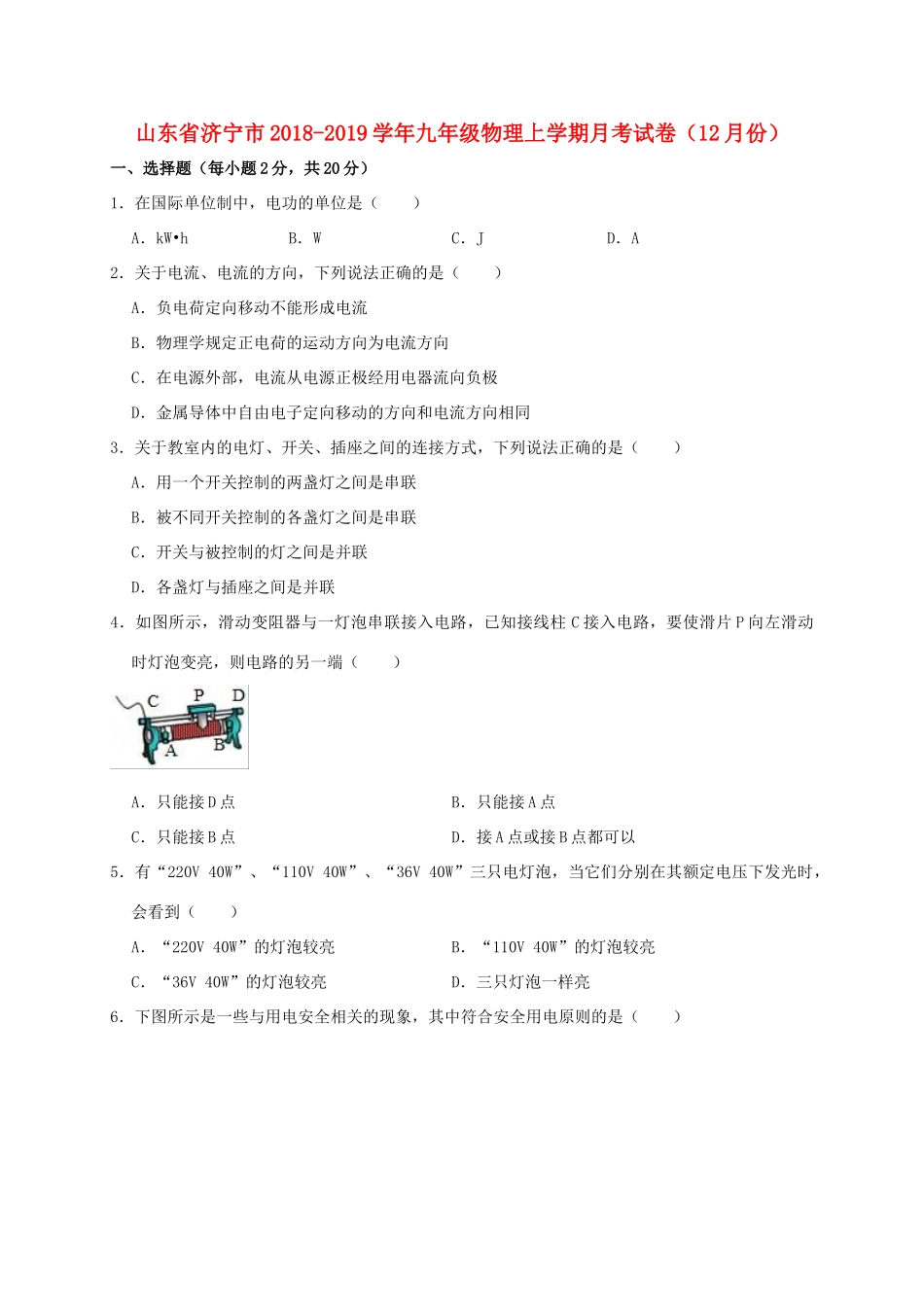

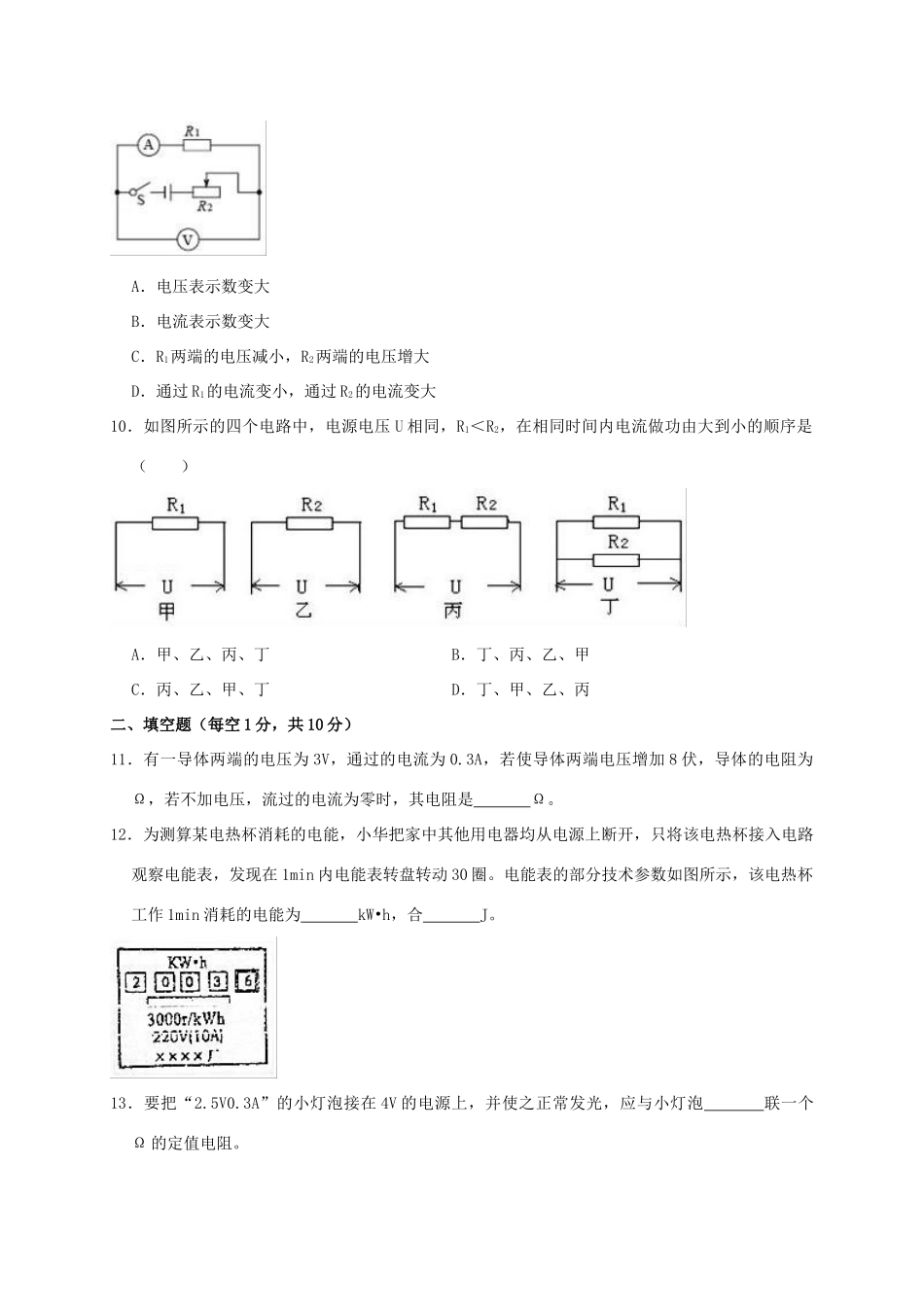

山东省济宁市2018-2019学年九年级物理上学期月考试卷（12月份）一、选择题（每小题2分，共20分）1．在国际单位制中，电功的单位是（）A．kW•hB．WC．JD．A2．关于电流、电流的方向，下列说法正确的是（）A．负电荷定向移动不能形成电流B．物理学规定正电荷的运动方向为电流方向C．在电源外部，电流从电源正极经用电器流向负极D．金属导体中自由电子定向移动的方向和电流方向相同3．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联B．被不同开关控制的各盏灯之间是串联C．开关与被控制的灯之间是并联D．各盏灯与插座之间是并联4．如图所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C接入电路，要使滑片P向左滑动时灯泡变亮，则电路的另一端（）A．只能接D点B．只能接A点C．只能接B点D．接A点或接B点都可以5．有“220V40W”、“110V40W”、“36V40W”三只电灯泡，当它们分别在其额定电压下发光时，会看到（）A．“220V40W”的灯泡较亮B．“110V40W”的灯泡较亮C．“36V40W”的灯泡较亮D．三只灯泡一样亮6．下图所示是一些与用电安全相关的现象，其中符合安全用电原则的是（）A．B．C．D．7．教室内有四盏220V的灯，两个开关，每个开关控制两盏灯。图中能正确反映教室这四盏灯连接情况的是（）A．B．C．D．8．如图所示，开关闭合，电流表无示数，电压表也无示数，若故障只能发生在其中一个灯泡上，该电路故障是（）A．L2灯丝短路B．灯泡L2开路C．L1灯丝断了D．灯泡L1短路9．如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是（）A．电压表示数变大B．电流表示数变大C．R1两端的电压减小，R2两端的电压增大D．通过R1的电流变小，通过R2的电流变大10．如图所示的四个电路中，电源电压U相同，R1＜R2，在相同时间内电流做功由大到小的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丙、乙、甲、丁D．丁、甲、乙、丙二、填空题（每空1分，共10分）11．有一导体两端的电压为3V，通过的电流为0.3A，若使导体两端电压增加8伏，导体的电阻为Ω，若不加电压，流过的电流为零时，其电阻是Ω。12．为测算某电热杯消耗的电能，小华把家中其他用电器均从电源上断开，只将该电热杯接入电路观察电能表，发现在1min内电能表转盘转动30圈。电能表的部分技术参数如图所示，该电热杯工作1min消耗的电能为kW•h，合J。13．要把“2.5V0.3A”的小灯泡接在4V的电源上，并使之正常发光，应与小灯泡联一个Ω的定值电阻。14．家庭里的电灯突然熄灭，用测电笔分别测火线和零线，氖管都发光。据此，你推断电路的故障是。15．标有“220V100W”和“220V40W”的电灯各一盏，它们的电阻之比R1：R2＝；把它们串联到电路中，则它们两端电压之比U1：U2＝，实际功率之比P1：P2＝。三、作图与实验探究题（16题3分，17题11分，18题6分，共20分）16．如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：17．在探究“电流与电阻的关系”实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干。（1）连接电路时，开关应当。（2）小新将实物连接成如图1所示电路，其中有一处连接错误，请你在连接错误的导线上画“X”并改正。（3）进行实验前，滑动变阻器的滑片应滑至（选填“A”或“B”）端。（4）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表有示数，电压表无示数（两表正常），其原因可能是。（5）排除故障后，实验时，先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“A”或“B”）端移动，所以滑动变阻器在该实验中，除了保护电路外，还有一作用是，为顺利完成实验，他应选择的滑动变阻器规格是，实验数据如表，若绘制图象，应为图2（选填“甲”或“乙”），通过分析数据可得出结论：。（6）探究完欧姆定律后，小新发现在实验室有...
