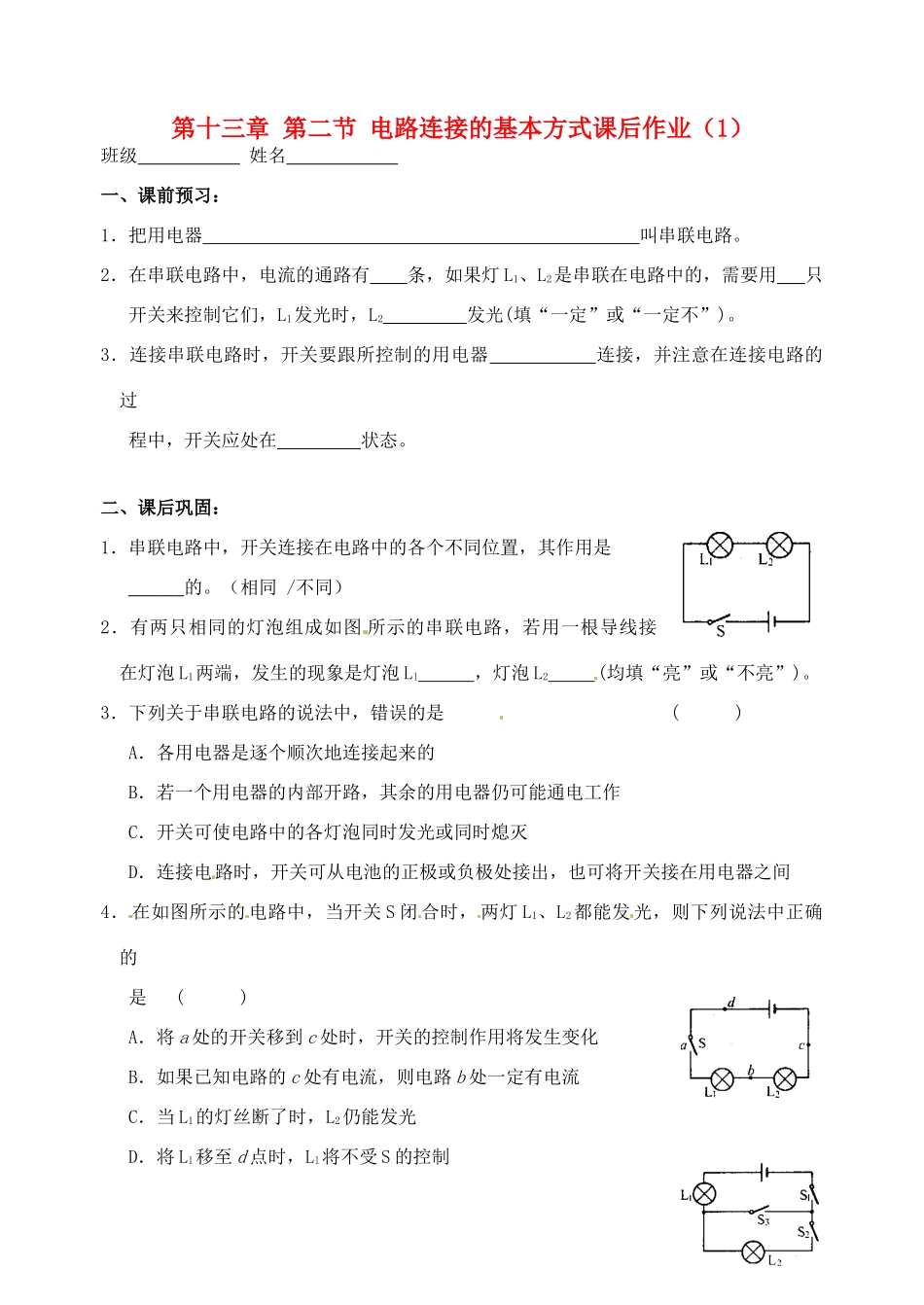

第十三章第二节电路连接的基本方式课后作业（1）班级姓名一、课前预习：1．把用电器叫串联电路。2．在串联电路中，电流的通路有条，如果灯L1、L2是串联在电路中的，需要用只开关来控制它们，L1发光时，L2发光(填“一定”或“一定不”)。3．连接串联电路时，开关要跟所控制的用电器连接，并注意在连接电路的过程中，开关应处在状态。二、课后巩固：1．串联电路中，开关连接在电路中的各个不同位置，其作用是的。（相同/不同）2．有两只相同的灯泡组成如图所示的串联电路，若用一根导线接在灯泡L1两端，发生的现象是灯泡Ll，灯泡L2(均填“亮”或“不亮”)。3．下列关于串联电路的说法中，错误的是()A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间4．在如图所示的电路中，当开关S闭合时，两灯L1、L2都能发光，则下列说法中正确的是()A．将a处的开关移到c处时，开关的控制作用将发生变化B．如果已知电路的c处有电流，则电路b处一定有电流C．当L1的灯丝断了时，L2仍能发光D．将Ll移至d点时，Ll将不受S的控制L1L2S﹣﹢LMSSL﹢﹣5．如图所示，能使灯泡Ll单独发光的操作是()A．只闭合开关Sl、S2B．只闭合开关S2、S3C．只闭合开关S3D．三只开关同时闭合6．下面说法正确的是()A．在串联电路中，开关只有连接在电源的正极一端才能控制用电器电流的通断B．在串联电路中，开关的位置改变了，开关的控制作用同时改变C．街头的路灯同时亮、同时灭，由此判断它们一定是串联的D．以上说法都不对7．如图所示，开关S闭合后，L2发光，L1不亮．则以下说法中正确的是()A．将L1与L2的位置对换后，闭合S，Ll就会亮了B．将L1的接头处拧紧点，闭合S，Ll、L2都会亮C．L1的灯丝断裂，所以L1不亮D．L1灯头短路8．小明从商店买来一串装饰用的小彩灯，他不知道小彩灯之间是不是串联的，请你提供两种方法帮助小明判断一下。9．根据如图所给的电路图，用笔代替导线连接好相应的实物图。SL1L2S1S2L2L1L2S2S1﹣﹢L110．根据如图所给的实物图，在方框内画出相应的电路图。
