九年级物理(从计算家庭电费说起)单元综合试卷 新人教版试卷VIP免费

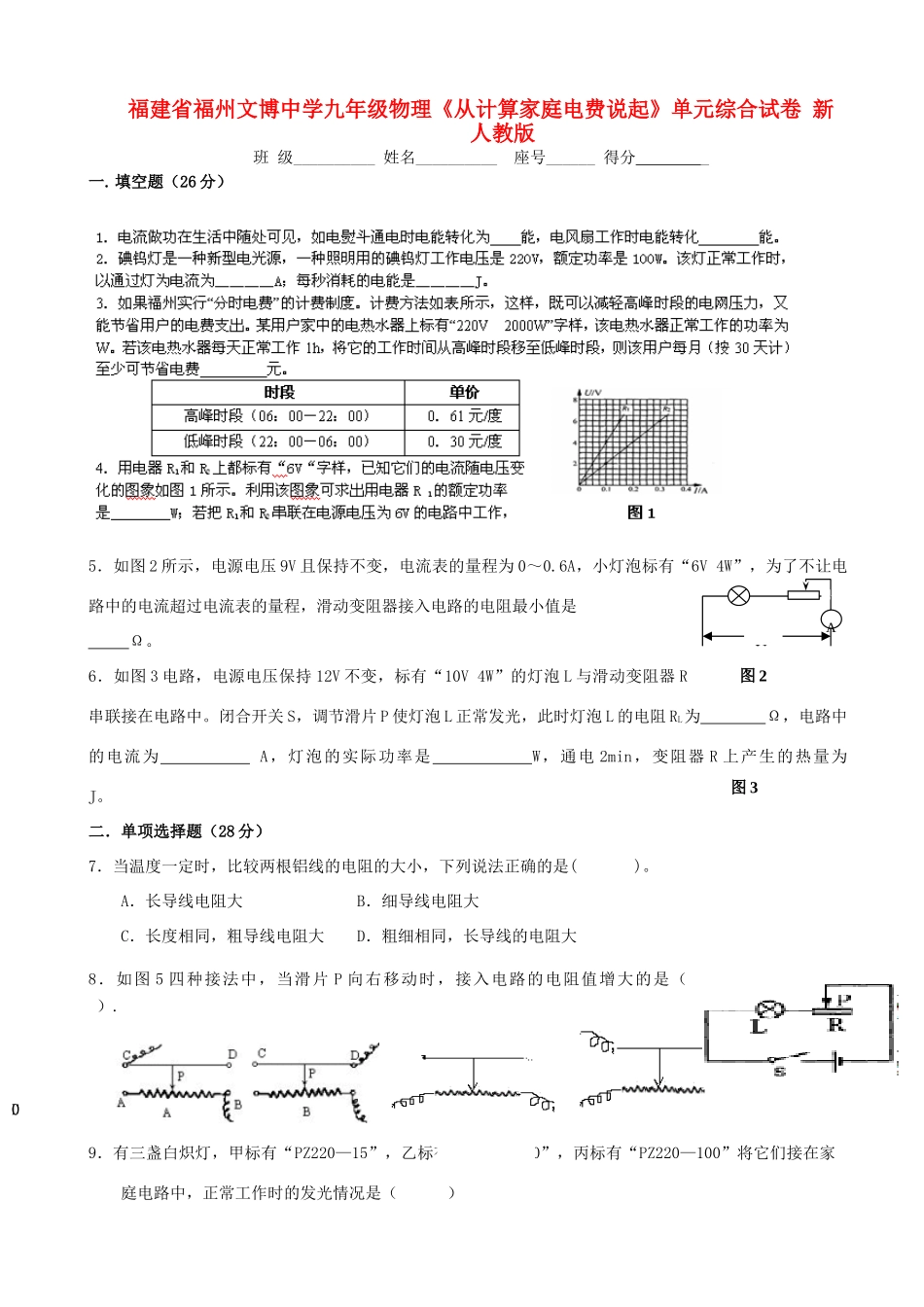

九年级物理(从计算家庭电费说起)单元综合试卷 新人教版试卷_第1页
1/3

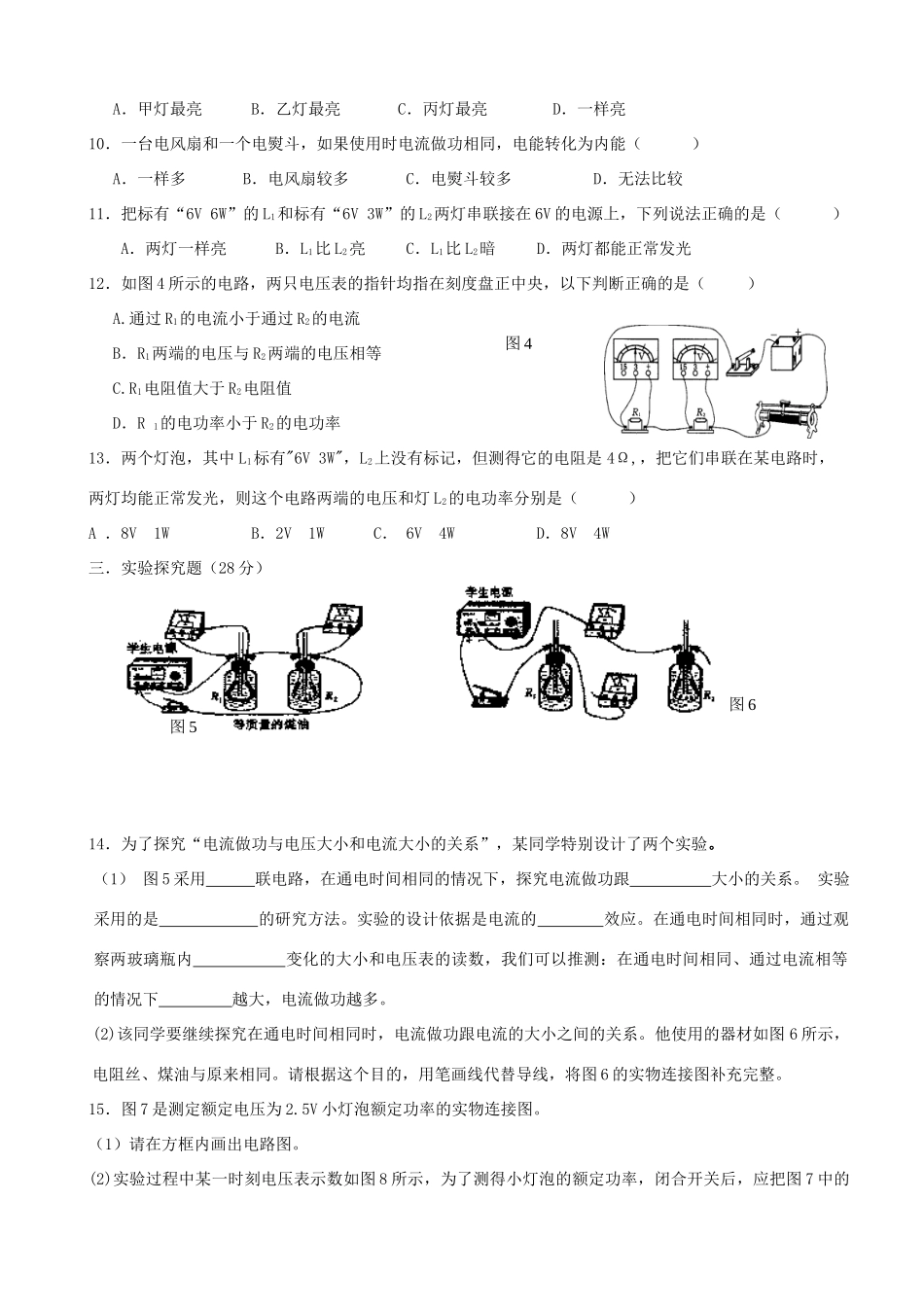

九年级物理(从计算家庭电费说起)单元综合试卷 新人教版试卷_第2页
2/3

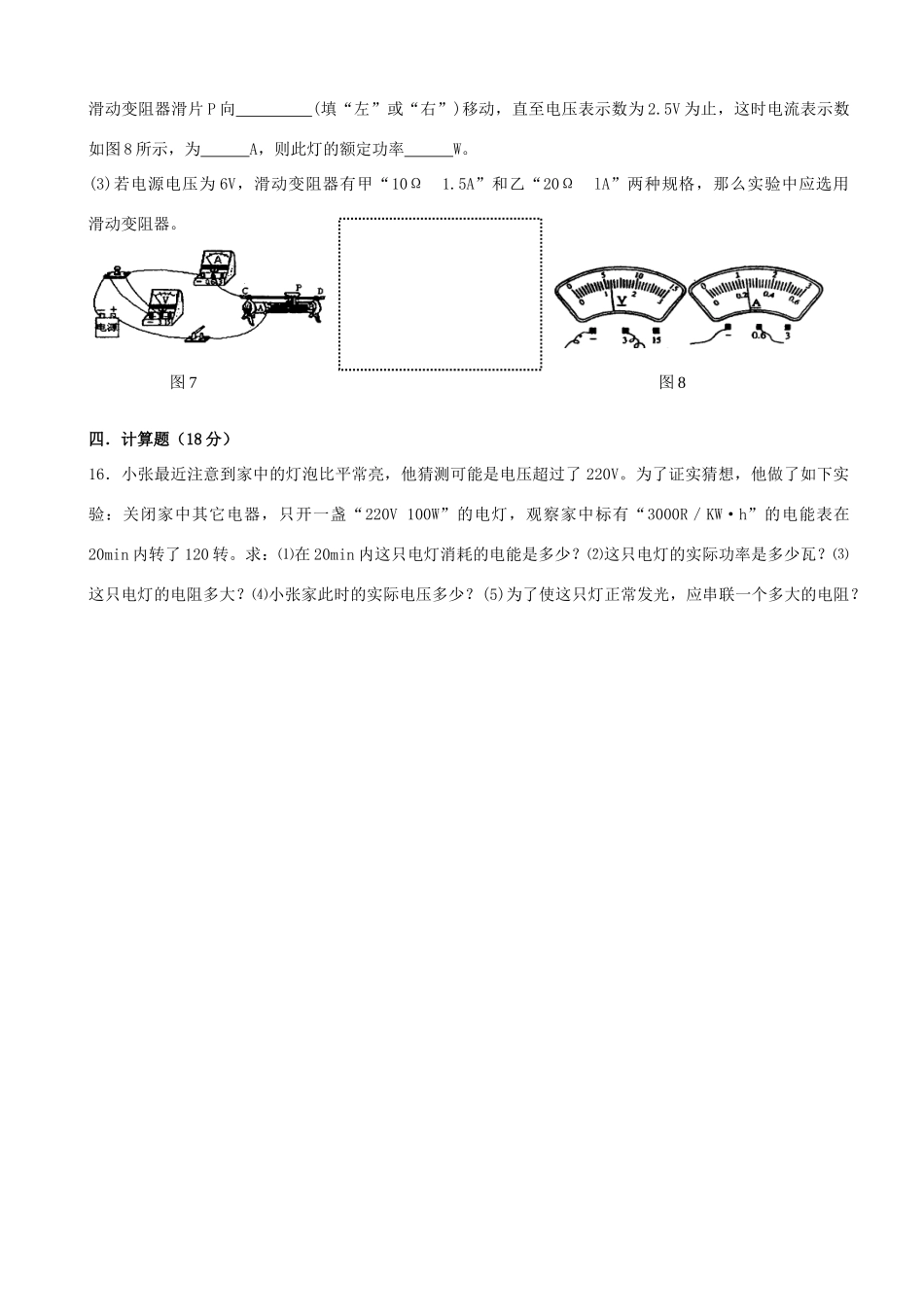

九年级物理(从计算家庭电费说起)单元综合试卷 新人教版试卷_第3页
3/3
福建省福州文博中学九年级物理《从计算家庭电费说起》单元综合试卷新人教版班级__________姓名__________座号______得分_一.填空题(26分)5.如图2所示,电源电压9V且保持不变,电流表的量程为0~0.6A,小灯泡标有“6V4W”,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω。6.如图3电路,电源电压保持12V不变,标有“10V4W”的灯泡L与滑动变阻器R串联接在电路中。闭合开关S,调节滑片P使灯泡L正常发光,此时灯泡L的电阻RL为Ω,电路中的电流为A,灯泡的实际功率是W,通电2min,变阻器R上产生的热量为J。二.单项选择题(28分)7.当温度一定时,比较两根铝线的电阻的大小,下列说法正确的是()。A.长导线电阻大B.细导线电阻大C.长度相同,粗导线电阻大D.粗细相同,长导线的电阻大8.如图5四种接法中,当滑片P向右移动时,接入电路的电阻值增大的是().9.有三盏白炽灯,甲标有“PZ220—15”,乙标有“PZ220—40”,丙标有“PZ220—100”将它们接在家庭电路中,正常工作时的发光情况是()AU图2图3CDA.甲灯最亮B.乙灯最亮C.丙灯最亮D.一样亮10.一台电风扇和一个电熨斗,如果使用时电流做功相同,电能转化为内能()A.一样多B.电风扇较多C.电熨斗较多D.无法比较11.把标有“6V6W”的L1和标有“6V3W”的L2两灯串联接在6V的电源上,下列说法正确的是()A.两灯一样亮B.L1比L2亮C.L1比L2暗D.两灯都能正常发光12.如图4所示的电路,两只电压表的指针均指在刻度盘正中央,以下判断正确的是()A.通过R1的电流小于通过R2的电流B.R1两端的电压与R2两端的电压相等C.R1电阻值大于R2电阻值D.R1的电功率小于R2的电功率13.两个灯泡,其中L1标有"6V3W",L2上没有标记,但测得它的电阻是4Ω,,把它们串联在某电路时,两灯均能正常发光,则这个电路两端的电压和灯L2的电功率分别是()A.8V1WB.2V1WC.6V4WD.8V4W三.实验探究题(28分)14.为了探究“电流做功与电压大小和电流大小的关系”,某同学特别设计了两个实验。(1)图5采用联电路,在通电时间相同的情况下,探究电流做功跟大小的关系。实验采用的是的研究方法。实验的设计依据是电流的效应。在通电时间相同时,通过观察两玻璃瓶内变化的大小和电压表的读数,我们可以推测:在通电时间相同、通过电流相等的情况下越大,电流做功越多。(2)该同学要继续探究在通电时间相同时,电流做功跟电流的大小之间的关系。他使用的器材如图6所示,电阻丝、煤油与原来相同。请根据这个目的,用笔画线代替导线,将图6的实物连接图补充完整。15.图7是测定额定电压为2.5V小灯泡额定功率的实物连接图。(1)请在方框内画出电路图。(2)实验过程中某一时刻电压表示数如图8所示,为了测得小灯泡的额定功率,闭合开关后,应把图7中的图6图5图4滑动变阻器滑片P向(填“左”或“右”)移动,直至电压表示数为2.5V为止,这时电流表示数如图8所示,为A,则此灯的额定功率W。(3)若电源电压为6V,滑动变阻器有甲“10Ω1.5A”和乙“20ΩlA”两种规格,那么实验中应选用滑动变阻器。四.计算题(18分)16.小张最近注意到家中的灯泡比平常亮,他猜测可能是电压超过了220V。为了证实猜想,他做了如下实验:关闭家中其它电器,只开一盏“220V100W”的电灯,观察家中标有“3000R/KW·h”的电能表在20min内转了120转。求:⑴在20min内这只电灯消耗的电能是多少?⑵这只电灯的实际功率是多少瓦?⑶这只电灯的电阻多大?⑷小张家此时的实际电压多少?(5)为了使这只灯正常发光,应串联一个多大的电阻?图7图8
