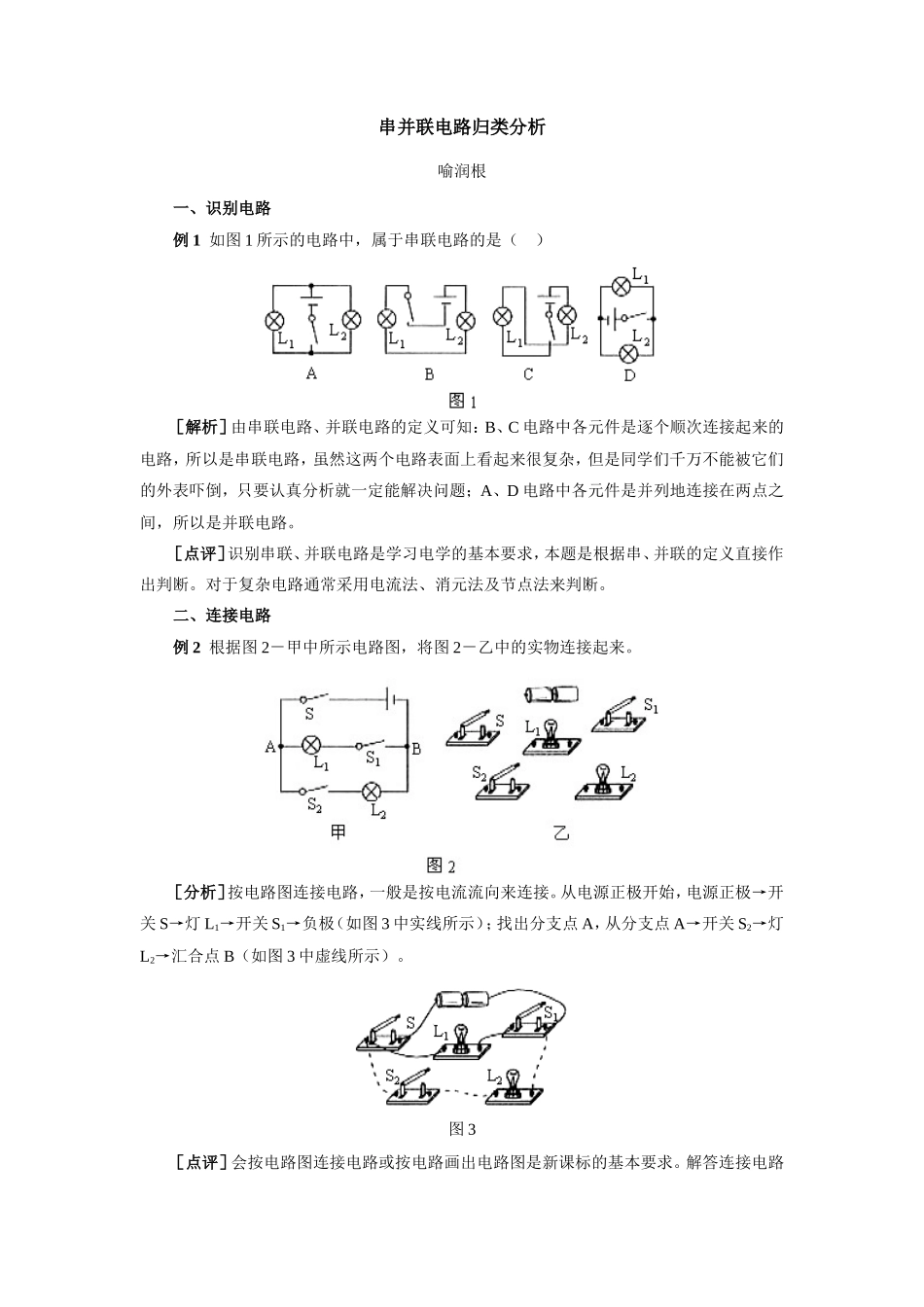

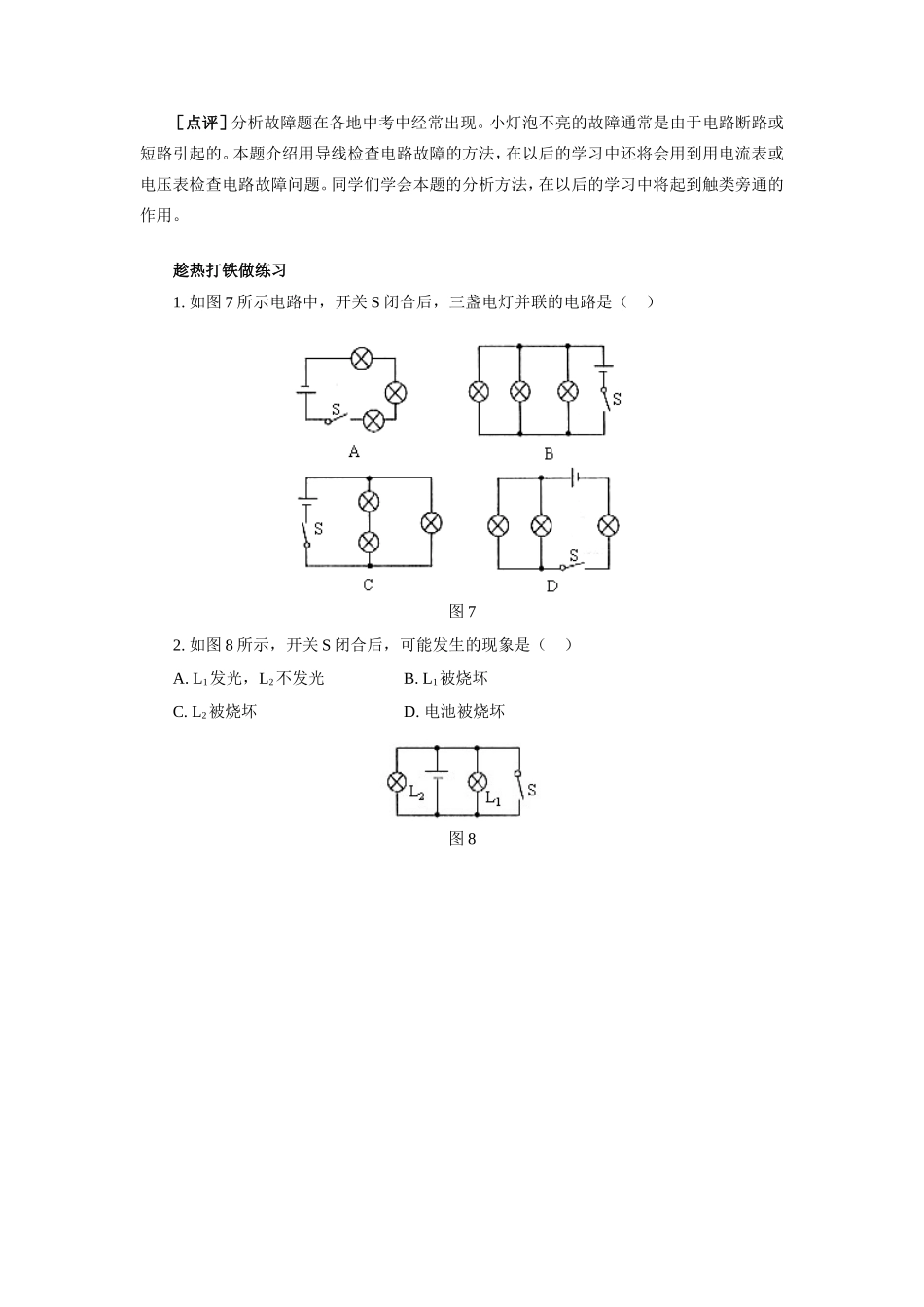

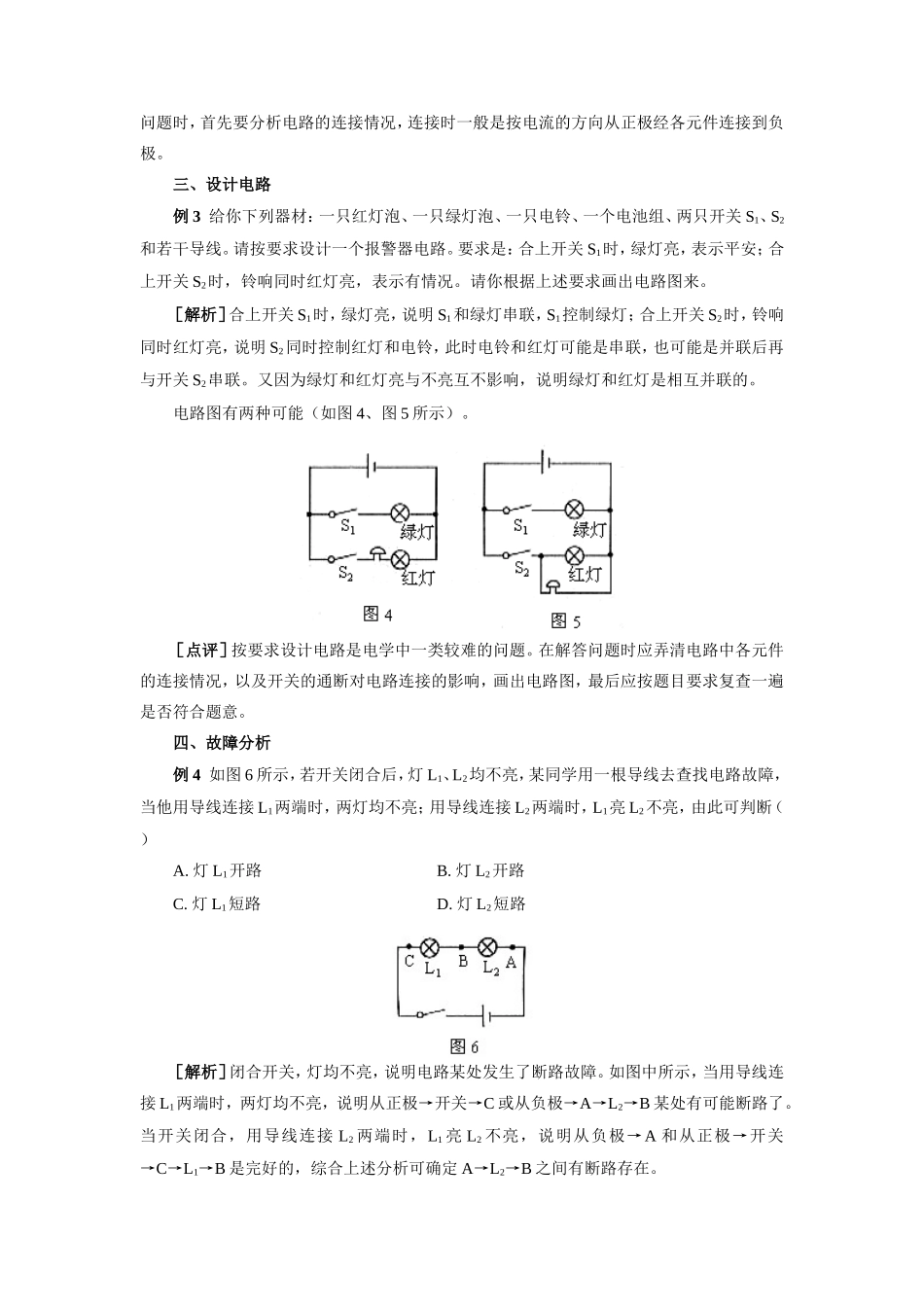

串并联电路归类分析喻润根一、识别电路例1如图1所示的电路中，属于串联电路的是（）［解析］由串联电路、并联电路的定义可知：B、C电路中各元件是逐个顺次连接起来的电路，所以是串联电路，虽然这两个电路表面上看起来很复杂，但是同学们千万不能被它们的外表吓倒，只要认真分析就一定能解决问题；A、D电路中各元件是并列地连接在两点之间，所以是并联电路。［点评］识别串联、并联电路是学习电学的基本要求，本题是根据串、并联的定义直接作出判断。对于复杂电路通常采用电流法、消元法及节点法来判断。二、连接电路例2根据图2－甲中所示电路图，将图2－乙中的实物连接起来。［分析］按电路图连接电路，一般是按电流流向来连接。从电源正极开始，电源正极→开关S→灯L1→开关S1→负极（如图3中实线所示）；找出分支点A，从分支点A→开关S2→灯L2→汇合点B（如图3中虚线所示）。图3［点评］会按电路图连接电路或按电路画出电路图是新课标的基本要求。解答连接电路问题时，首先要分析电路的连接情况，连接时一般是按电流的方向从正极经各元件连接到负极。三、设计电路例3给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1、S2和若干导线。请按要求设计一个报警器电路。要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，铃响同时红灯亮，表示有情况。请你根据上述要求画出电路图来。［解析］合上开关S1时，绿灯亮，说明S1和绿灯串联，S1控制绿灯；合上开关S2时，铃响同时红灯亮，说明S2同时控制红灯和电铃，此时电铃和红灯可能是串联，也可能是并联后再与开关S2串联。又因为绿灯和红灯亮与不亮互不影响，说明绿灯和红灯是相互并联的。电路图有两种可能（如图4、图5所示）。［点评］按要求设计电路是电学中一类较难的问题。在解答问题时应弄清电路中各元件的连接情况，以及开关的通断对电路连接的影响，画出电路图，最后应按题目要求复查一遍是否符合题意。四、故障分析例4如图6所示，若开关闭合后，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯均不亮；用导线连接L2两端时，L1亮L2不亮，由此可判断（）A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路［解析］闭合开关，灯均不亮，说明电路某处发生了断路故障。如图中所示，当用导线连接L1两端时，两灯均不亮，说明从正极→开关→C或从负极→A→L2→B某处有可能断路了。当开关闭合，用导线连接L2两端时，L1亮L2不亮，说明从负极→A和从正极→开关→C→L1→B是完好的，综合上述分析可确定A→L2→B之间有断路存在。［点评］分析故障题在各地中考中经常出现。小灯泡不亮的故障通常是由于电路断路或短路引起的。本题介绍用导线检查电路故障的方法，在以后的学习中还将会用到用电流表或电压表检查电路故障问题。同学们学会本题的分析方法，在以后的学习中将起到触类旁通的作用。趁热打铁做练习1.如图7所示电路中，开关S闭合后，三盏电灯并联的电路是（）图72.如图8所示，开关S闭合后，可能发生的现象是（）A.L1发光，L2不发光B.L1被烧坏C.L2被烧坏D.电池被烧坏图8
