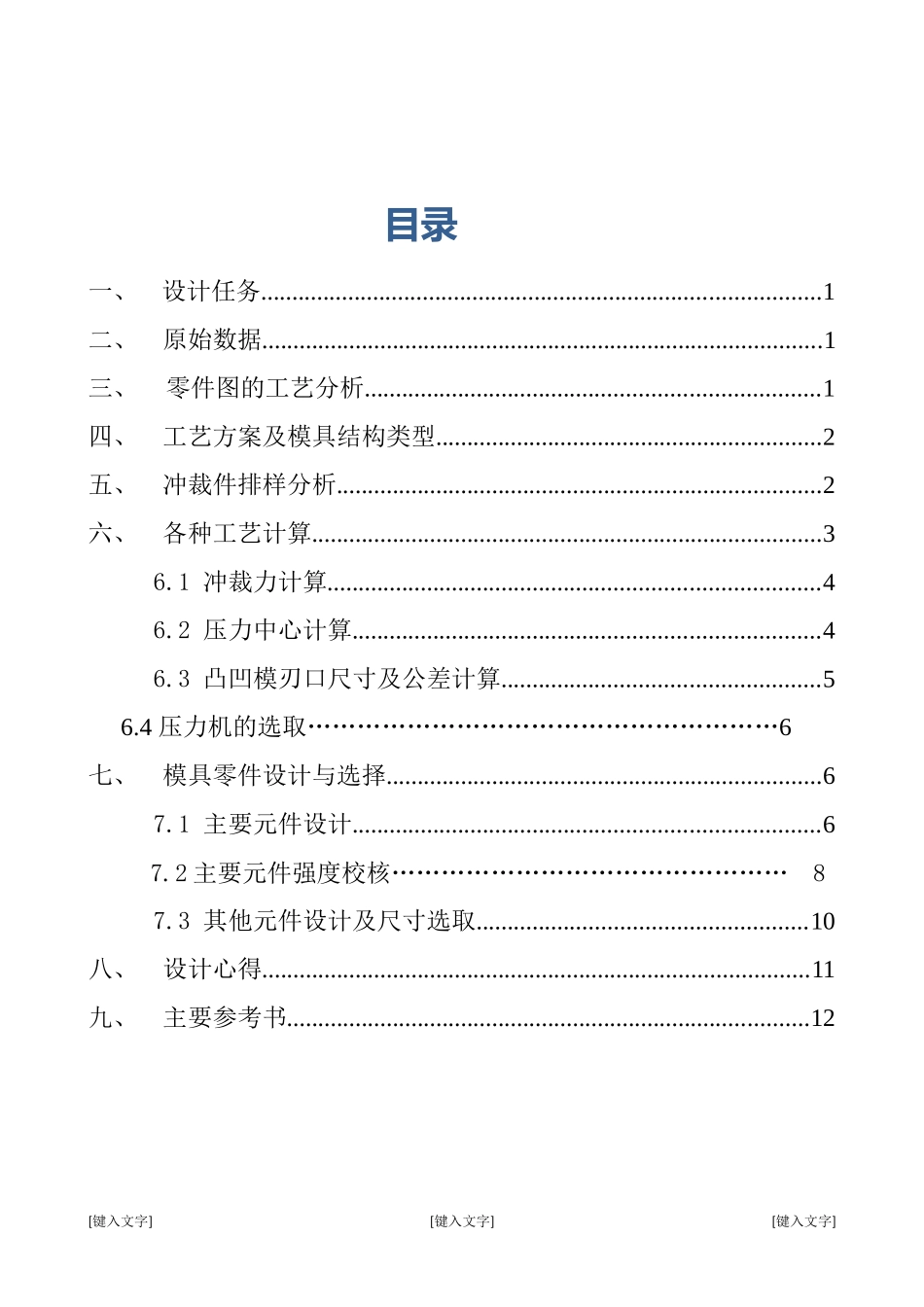

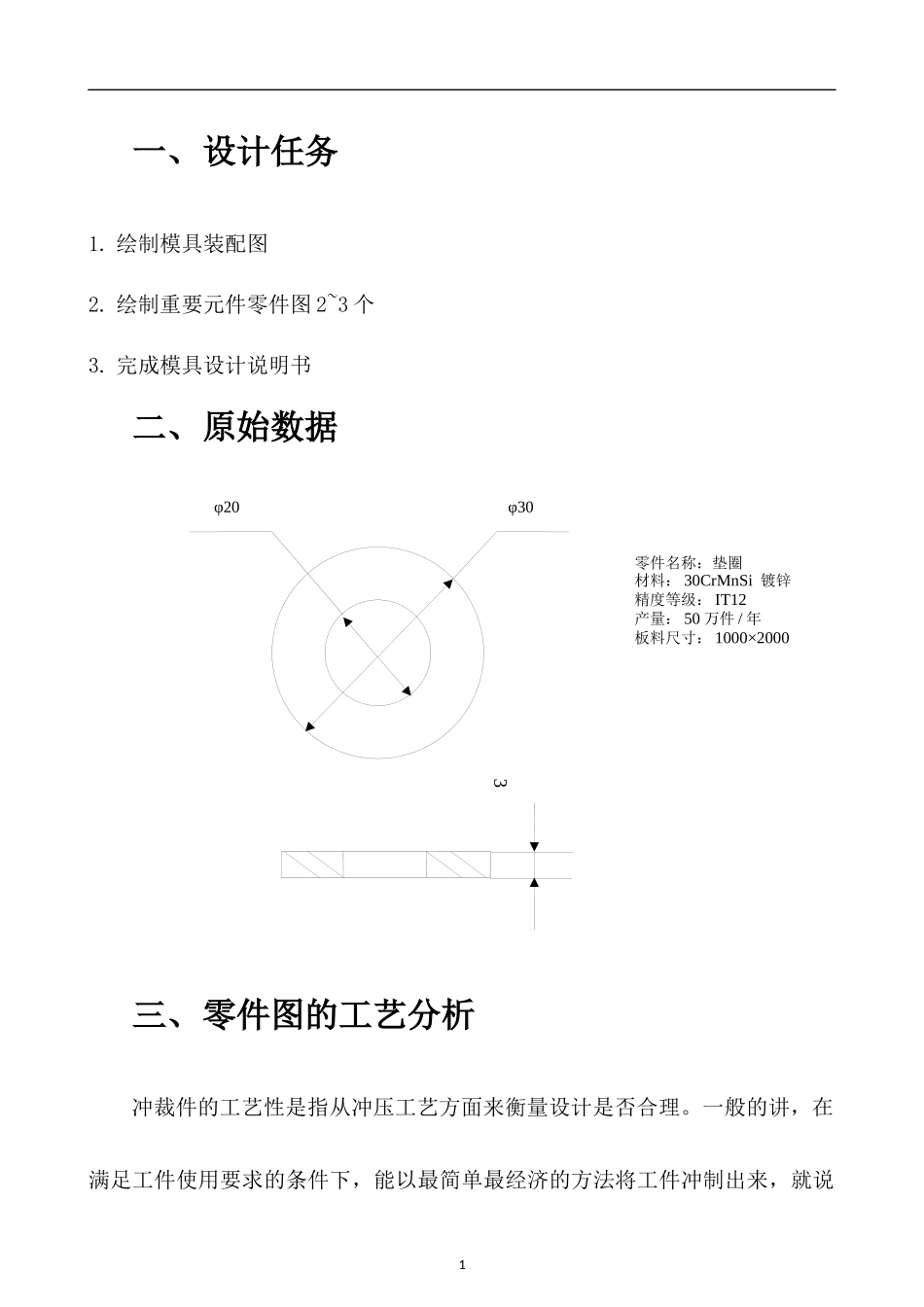

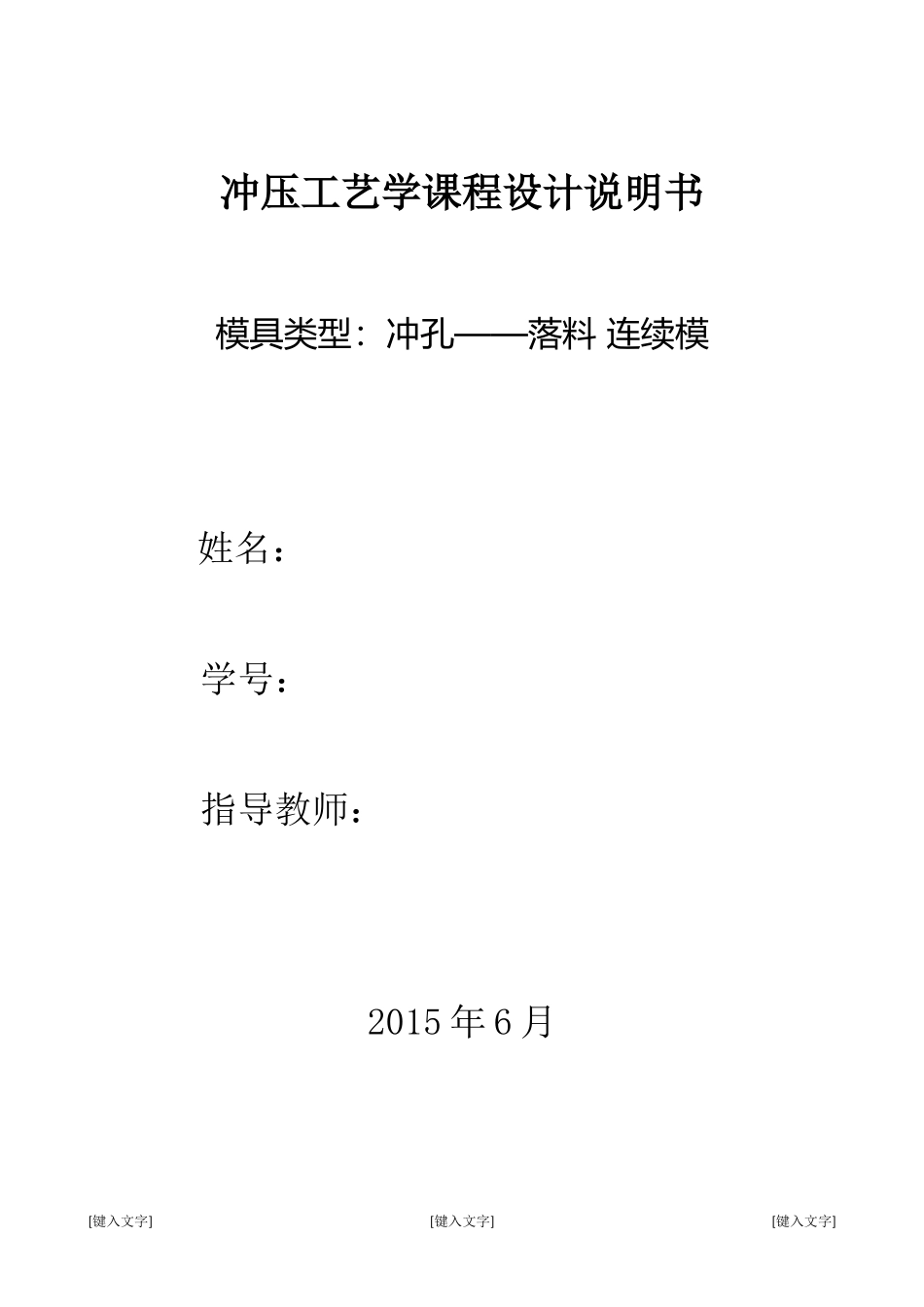

冲压工艺学课程设计说明书模具类型：冲孔——落料连续模姓名：学号：指导教师：2015年6月[键入文字][键入文字][键入文字]目录一、设计任务..........................................................................................1二、原始数据..........................................................................................1三、零件图的工艺分析.........................................................................1四、工艺方案及模具结构类型..............................................................2五、冲裁件排样分析..............................................................................2六、各种工艺计算..................................................................................36.1冲裁力计算...............................................................................46.2压力中心计算...........................................................................46.3凸凹模刃口尺寸及公差计算...................................................56.4压力机的选取…………………………………………………6七、模具零件设计与选择......................................................................67.1主要元件设计...........................................................................67.2主要元件强度校核…………………………………………87.3其他元件设计及尺寸选取.....................................................10八、设计心得........................................................................................11九、主要参考书....................................................................................12[键入文字][键入文字][键入文字]φ30φ203零件名称：垫圈材料：30CrMnSi镀锌精度等级：IT12产量：50万件/年板料尺寸：1000×2000一、设计任务1.绘制模具装配图2.绘制重要元件零件图2~3个3.完成模具设计说明书二、原始数据三、零件图的工艺分析冲裁件的工艺性是指从冲压工艺方面来衡量设计是否合理。一般的讲，在满足工件使用要求的条件下，能以最简单最经济的方法将工件冲制出来，就说1明该件的冲压工艺性好，否则，该件的工艺性就差。当然工艺性的好坏是相对的，它直接受到工厂的冲压技术水平和设备条件等因素的影响。以上要求是确定冲压件的结构，形状，尺寸等对冲裁件工艺的适应性的主要因素。根据这一要求对该零件进行工艺性分析。零件尺寸公差要求IT12级，零件尺寸为大径30mm，公差为0.21mm，小径为20mm，公差为0.21mm。由于该件外形简单，形状规则，利用普通冲裁方式可达到图样要求。材料为30CrMnSi镀锌，厚度为3mm，σ=529～736MPa，此种材料有足够的强度，适合于冲压生产。根据以上数据分析，此产品冲压工艺性较好，故选择冲压方法进行加工。四、工艺方案及模具结构类型该零件包括落料、冲孔两个基本工序，可以采用以下三种工艺方案：（1）先落料，再冲孔，采用单工序模生产；（2）落料—冲孔复合冲压，采用复合模生产；（3）冲孔—落料连续冲压，采用连续模生产。方案（1）模具结构简单，但需要两道工序，两套模具才能完成零件的加2工，生产效率低，难以满足零件大批量生产的需求。由于零件结构简单，为提高生产效率，主要应采用复合冲裁或连续冲裁方式。考虑使用连续模，可以同时完成冲孔和落料两道工序，有因为零件厚度较大，表面平直度和精度要求不高，可以采用固定卸料板。五、冲裁件排样分析因为外形尺寸为30mm查《冷冲压成形工艺与模具设计制造》4-19孔边距为2mm侧搭边值为2.2mm方案一：n=1000−2.232.2×2000−232=30×62=1860个整个板料的材料利用率η为：η=A0A∗100℅=π×(152−102)×18601000×2000×100%≈36.5%方案二：n=1000−232×2000−2.232.2=31×62=1922个整个板料的材料利用率η为：η==π×(152−102)×19221000×2000×100%≈37.7%3所以选取案二。调料宽度：34.4mm六、各种工艺计算6.1冲裁力计...
