四川省电工技师、高级技师技能鉴定电路设计考试试题VIP免费

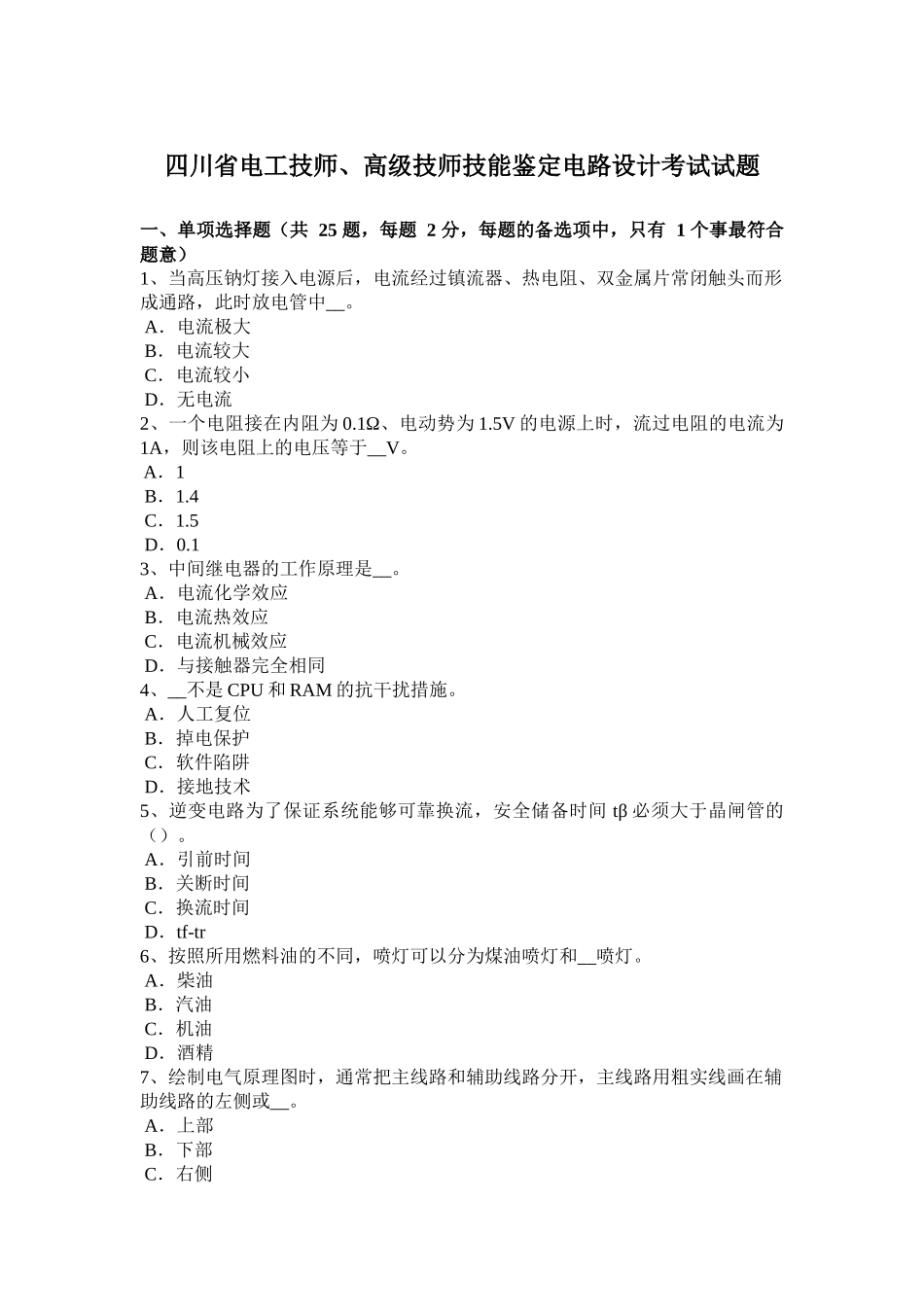

四川省电工技师、高级技师技能鉴定电路设计考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、当高压钠灯接入电源后，电流经过镇流器、热电阻、双金属片常闭触头而形成通路，此时放电管中__。A．电流极大B．电流较大C．电流较小D．无电流2、一个电阻接在内阻为0.1Ω、电动势为1.5V的电源上时，流过电阻的电流为1A，则该电阻上的电压等于__V。A．1B．1.4C．1.5D．0.13、中间继电器的工作原理是__。A．电流化学效应B．电流热效应C．电流机械效应D．与接触器完全相同4、__不是CPU和RAM的抗干扰措施。A．人工复位B．掉电保护C．软件陷阱D．接地技术5、逆变电路为了保证系统能够可靠换流，安全储备时间tβ必须大于晶闸管的（）。A．引前时间B．关断时间C．换流时间D．tf-tr6、按照所用燃料油的不同，喷灯可以分为煤油喷灯和__喷灯。A．柴油B．汽油C．机油D．酒精7、绘制电气原理图时，通常把主线路和辅助线路分开，主线路用粗实线画在辅助线路的左侧或__。A．上部B．下部C．右侧D．任意位置8、数控装置工作基本正常后，可开始对各项__迹行检查、确认和设定。A．参数B．性能C．程序D．功能9、根据题图所示的滑台向后控制梯形图，下列指令正确的是（）。A．ANI100B．AND100C．ORI100D．OR10010、两个电阻，若R1:R2=2:3，将它们并联接入电路，则它们两端的电压和通过的电流强度之比分别是__。A．2:33:2B．3:22:3C．1:13:2D．2:31:111、三相交流异步电动机额定转速__。A．大于同步转速B．小于同步转速C．等于同步转速D．小于转差率12、关于变压器，下列说法错误的是__。A．变压器是一种静止的电气设备B．变压器用来变换电压C．变压器可以变换阻抗D．变压器可以改变频率13、对于小型变压器绝缘电阻的测试，用绝缘电阻表测量各绕组之间和它们对铁心的绝缘电阻，其值不应低于__。A．20MΩB．10MΩC．5MΩD．1MΩ14、中间继电器的基本构造__。A．由电磁机构、触头系统灭弧装置、辅助部件等组成B．与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置C．与接触器完全相同D．与热继电器结构相同15、变压器的分接开关是用来__的。A．调节阻抗B．调节相位C．调节输出电压D．调节油位16、u=sinωt是__电压。A．脉动B．正弦交流C．交流D．直流17、单相变压器并联运行时必须满足的条件之一是__。A．原、副边电压相等B．负载性质一样C．负载大小一样D．容量必须相等18、线圈中自感电动势的大小与线圈__无关。A．电流的变化率B．匝数C．电阻D．周围的介质19、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。A．轻度过载B．短路C．失压D．欠压20、对电磁噪声污染的控制必须从__方面来采用措施。A．2B．3C．4D．521、线路暗管敷设时，管子的曲率半径：R≥6d，弯曲角度__。A．θ≥30°B．θ≥45°C．θ≥60°D．θ≥90°22、检查完全部线路后拆除主轴电动机、液压电动机和电磁阀__线路并包好绝缘。A．主电路B．负载C．电源D．控制23、磁性材料中矫顽力最大、磁能积最大的是__。A．硅钢片B．铁镍合金C．铁铝合金D．稀土钴硬磁材料24、串联谐振逆变器输入是恒定的电压，输出电流波形接近于__，属于电压型逆变器。A．锯齿波B．三角波C．方波D．正弦波25、一台变压器型号为S7—500/10，500代表__。A．额定电压500VB．额定电流500VC．额定容量500VAD．额定容量500kVA二、多项选择题（共25题，每题2分，每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错选，本题不得分；少选，所选的每个选项得0.5分）1、三相半波有源逆变运行时，为计算方便，引入逆变角β为__。A．90°+αB．180°+αC．90°-αD．180°-α2、当锉刀拉回时，应__，以免磨钝锉齿或划伤工件表面。A．轻轻划过B．稍微抬起C．抬起D．拖回3、带电灭火应使用不导电的灭火剂，不得使用（）灭火剂。A．二氧化碳B．1211C．干粉灭火剂D．泡沫灭火剂4、X6132型万能铣床主轴变速时在主轴电动机的冲动控制中，元器件动作顺序为：__动作→KMl动合触点闭合接通→电动机M1转动→SQ7复位→KM1失电→电动机M1，停止，冲动结束。A．SQ1B．SQ2C．SQ3D．SQ75、以下...
