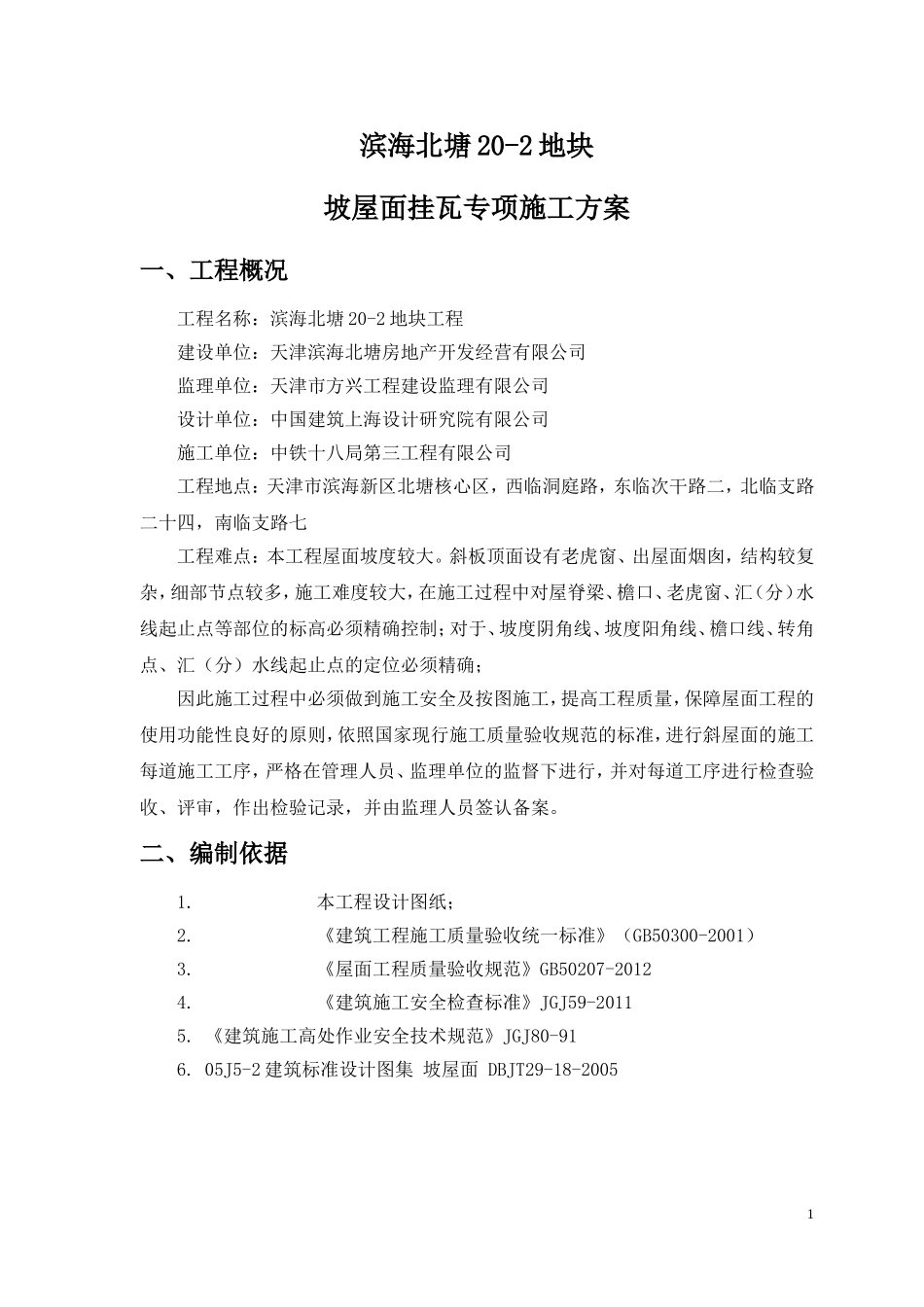

滨海北塘20-2地块坡屋面挂瓦专项施工方案一、工程概况工程名称：滨海北塘20-2地块工程建设单位：天津滨海北塘房地产开发经营有限公司监理单位：天津市方兴工程建设监理有限公司设计单位：中国建筑上海设计研究院有限公司施工单位：中铁十八局第三工程有限公司工程地点：天津市滨海新区北塘核心区，西临洞庭路，东临次干路二，北临支路二十四，南临支路七工程难点：本工程屋面坡度较大。斜板顶面设有老虎窗、出屋面烟囱，结构较复杂，细部节点较多，施工难度较大，在施工过程中对屋脊梁、檐口、老虎窗、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确；因此施工过程中必须做到施工安全及按图施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。二、编制依据1.本工程设计图纸；2.《建筑工程施工质量验收统一标准》（GB50300-2001）3.《屋面工程质量验收规范》GB50207-20124.《建筑施工安全检查标准》JGJ59-20115.《建筑施工高处作业安全技术规范》JGJ80-916.05J5-2建筑标准设计图集坡屋面DBJT29-18-20051三、施工工艺1、瓦屋面的施工工艺：清理基层→钉25×5防腐木顺水条→满刷冷底子油→钉L30×4防腐挂瓦条→挂瓦→检查验收→淋水试验。2、瓦屋面的施工要求：2.1施工准备工作(1)顺水条、挂瓦条的施工要求①先将25×5木顺水条用6.5cm钢钉钉在细石混凝土层上，钢钉间距250，顺水条中心间距600mm(设计要求)。顺水条固定后，顺水条上铺钉木挂瓦条。②挂瓦条的间距按瓦尺寸模数根据坡屋面长度放样计算，最大间距不能大于350mm。③檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板）外50-70mm，上下排平瓦的瓦头和瓦尾的搭扣长度不得小于60mm，屋脊处的两个坡面上最上两根挂瓦条，要保证挂瓦后，两个瓦尾的间距在搭盖脊瓦时，脊瓦搭瓦尾的宽度每边不小于60mm。④挂瓦条断面为30×30，长度一般不小于檩条间距，挂瓦条必须平直（特别要保证挂瓦条上边口的平直），钉挂瓦条时，要随时校核挂瓦条间距尺寸的一致，为保证尺寸准确，可在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条。⑤顺水条、挂瓦条由厂家做防腐处理。2.2瓦屋面施工要求⑴屋面，檐口瓦：挂瓦次序从檐口由下到上，自左向右方向进行，檐口瓦要保证挑出檐口50-70mm，排瓦时必须挂通线，瓦后爪均应挂在挂瓦条上，与左边、下边两块瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂。为保证瓦的平整顺直，应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦的右下脚，顺次与第二排的第二张瓦，第三排的第三张瓦，直到檐口瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。平瓦用6.5cm的钢钉固定在挂瓦条上。瓦的搭接应顺主导风向，以防漏水。檐口瓦应铺成一条直线，天沟处的瓦2要根据宽度及斜度弹线锯料。整坡瓦要平整，排列横平竖直，无翘角和张口现象。上部第一排瓦与下部第一排瓦，安装时为使施工质量更安全可靠，分别用水泥砂浆粘贴⑵斜脊，斜沟瓦：先将整瓦（或选择可用的缺边瓦）挂上，沟边要求搭盖宽度不小于120mm，弹出墨线，编好号码，将多余的瓦面砍去（最好用钢锯锯掉，保证锯边平直）然后按号码次序挂上，斜脊处的平瓦边按上述方法挂上，保证斜脊瓦、斜沟瓦搭接平瓦每边不小于60mm。⑶脊瓦：挂平脊、斜脊脊瓦时，应拉通长线，铺平挂直，扣脊瓦时用水泥砂浆铺座平实，脊瓦接口和脊瓦与平瓦间的缝隙处，要用抗裂纤维的灰浆嵌严刮平，脊瓦与平瓦的搭接每边不少于60mm；平瓦的接头口要顺主导风向；斜脊的接头口向下，即由下向上铺设，平瓦与斜脊的交界处要用麻刀灰封严。铺好的平脊和斜脊平直，无起伏现象。2.3瓦屋面质量要求(1)坡屋面的瓦不的有缺角（边、瓦抓），砂眼、裂纹、和翘曲张口等缺陷。铺设后的屋面不得渗透水（可在雨天后检查）。(2)挂瓦应平整，搭接紧密，横平竖直，靠屋脊一排瓦...
