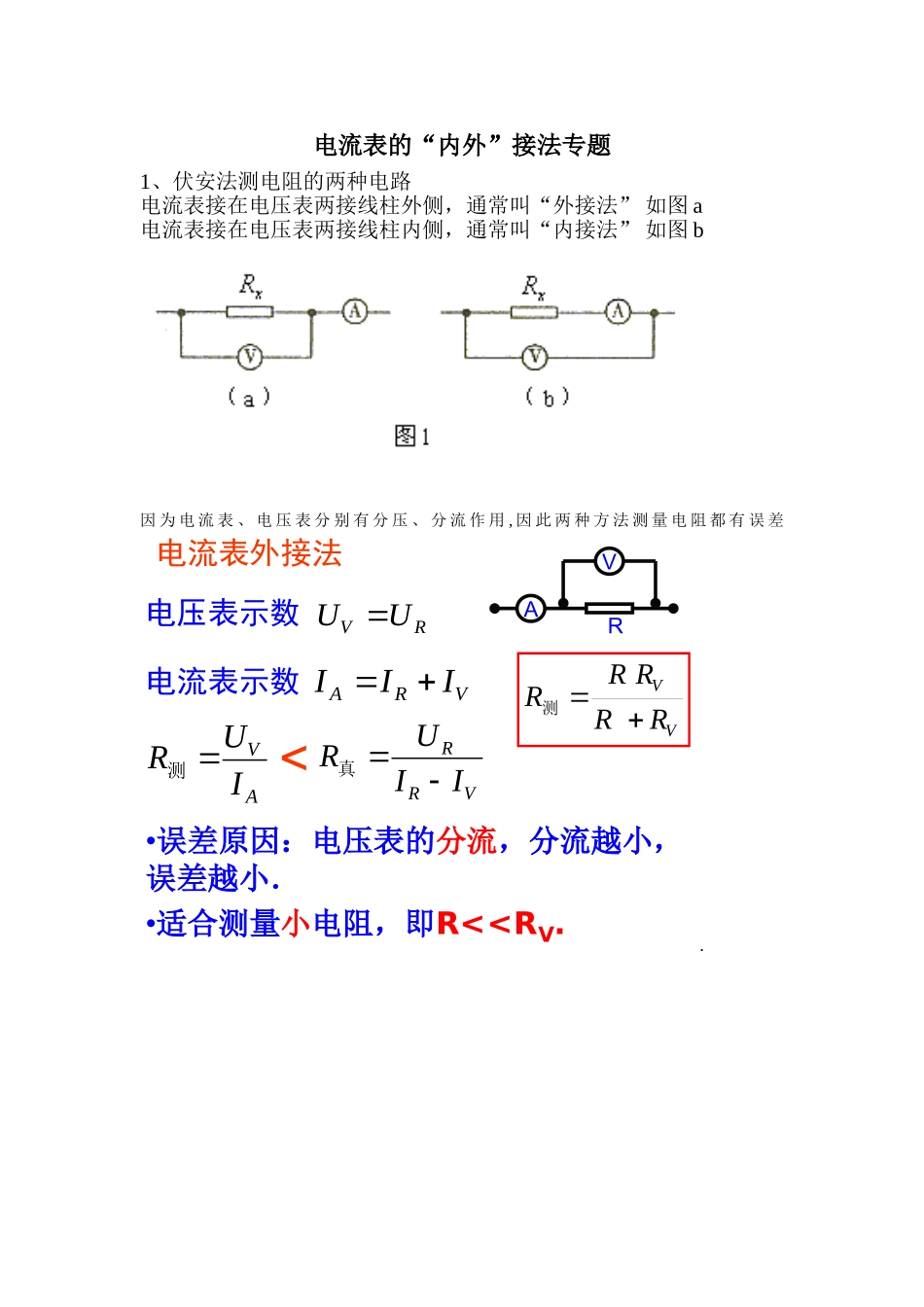

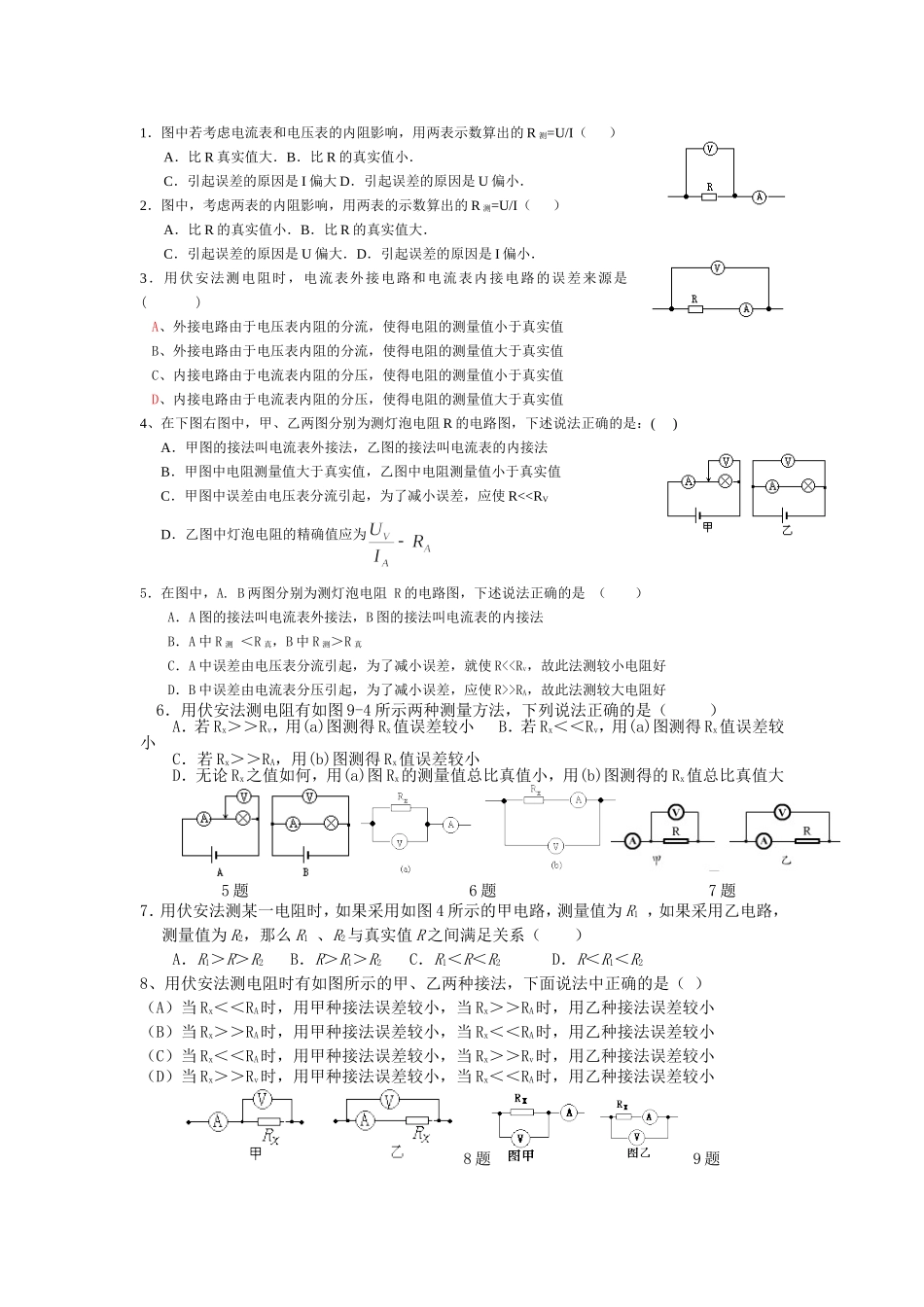

电流表的“内外”接法专题1、伏安法测电阻的两种电路电流表接在电压表两接线柱外侧，通常叫“外接法”如图a电流表接在电压表两接线柱内侧，通常叫“内接法”如图b因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差电流表外接法电压表示数RVUU电流表示数VRAIIIAVIUR测VRRIIUR真ARRR测AVR•适合测量大电阻，即R>>RA•误差原因：电流表的分压，分压越少，误差越小．,,RRVAVARRRRR即当该值为临界值;,VARRR若,VARRR若,VARRR若采用电流表内接法;采用电流表外接法;内外接法均可;2、伏安法测电阻电路选择三.利用试触法确定内、外接法当RRRxVA、、大小都不知道时，可用试触法确定内、外接法。如下图所示的电路，空出电压表的一个接线头，用该接线头分别试触M、N两点，观察两电表的示数变化情况，如果IIUU，说明电压表内阻带来的影响大，即电阻跟电压表的电阻相差较小，属于“大电阻”，应采用内接法，如果UUII，说明电流表内阻带来的影响大，即电阻跟电流表的电阻相差较小，属于“小电阻”应采用外接法。1．图中若考虑电流表和电压表的内阻影响，用两表示数算出的R测=U/I（）A．比R真实值大．B．比R的真实值小．C．引起误差的原因是I偏大D．引起误差的原因是U偏小．2．图中，考虑两表的内阻影响，用两表的示数算出的R测=U/I（）A．比R的真实值小．B．比R的真实值大．C．引起误差的原因是U偏大．D．引起误差的原因是I偏小．3．用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是()A、外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B、外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C、内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D、内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值4、在下图右图中，甲、乙两图分别为测灯泡电阻R的电路图，下述说法正确的是：()A．甲图的接法叫电流表外接法，乙图的接法叫电流表的内接法B．甲图中电阻测量值大于真实值，乙图中电阻测量值小于真实值C．甲图中误差由电压表分流引起，为了减小误差，应使R<>RA，故此法测较大电阻好6．用伏安法测电阻有如图9-4所示两种测量方法，下列说法正确的是（）A．若Rx＞＞Rv，用(a)图测得Rx值误差较小B．若Rx＜＜Rv，用(a)图测得Rx值误差较小C．若Rx＞＞RA，用(b)图测得Rx值误差较小D．无论Rx之值如何，用(a)图Rx的测量值总比真值小，用(b)图测得的Rx值总比真值大5题6题7题7．用伏安法测某一电阻时，如果采用如图4所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（）A．R1＞R＞R2B．R＞R1＞R2C．R1＜R＜R2D．R＜R1＜R28、用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（）（A）当Rx＜＜RA时，用甲种接法误差较小，当Rx＞＞RA时，用乙种接法误差较小（B）当Rx＞＞RA时，用甲种接法误差较小，当Rx＜＜RA时，用乙种接法误差较小（C）当Rx＜＜RA时，用甲种接法误差较小，当Rx＞＞Rv时，用乙种接法误差较小（D）当Rx＞＞Rv时，用甲种接法误差较小，当Rx＜＜RA时，用乙种接法误差较小8题9题9、如图所示，同一未知电阻RX用甲、乙两种电路测量，图甲中两表的读数分别为3V，4mA；图乙中两表的读数分别为4V，3.9mA，可知RX的真实值最接近：（）A.比1000Ω略小B.比1000Ω略大C.比750Ω略小D.比750Ω略大13、采用电流表外接的电路，测量某电阻值，电压表的示数为18.0V，电流表的示数0.18A，电压表内阻为1000Ω，求被测电阻的真实值为______．14...
