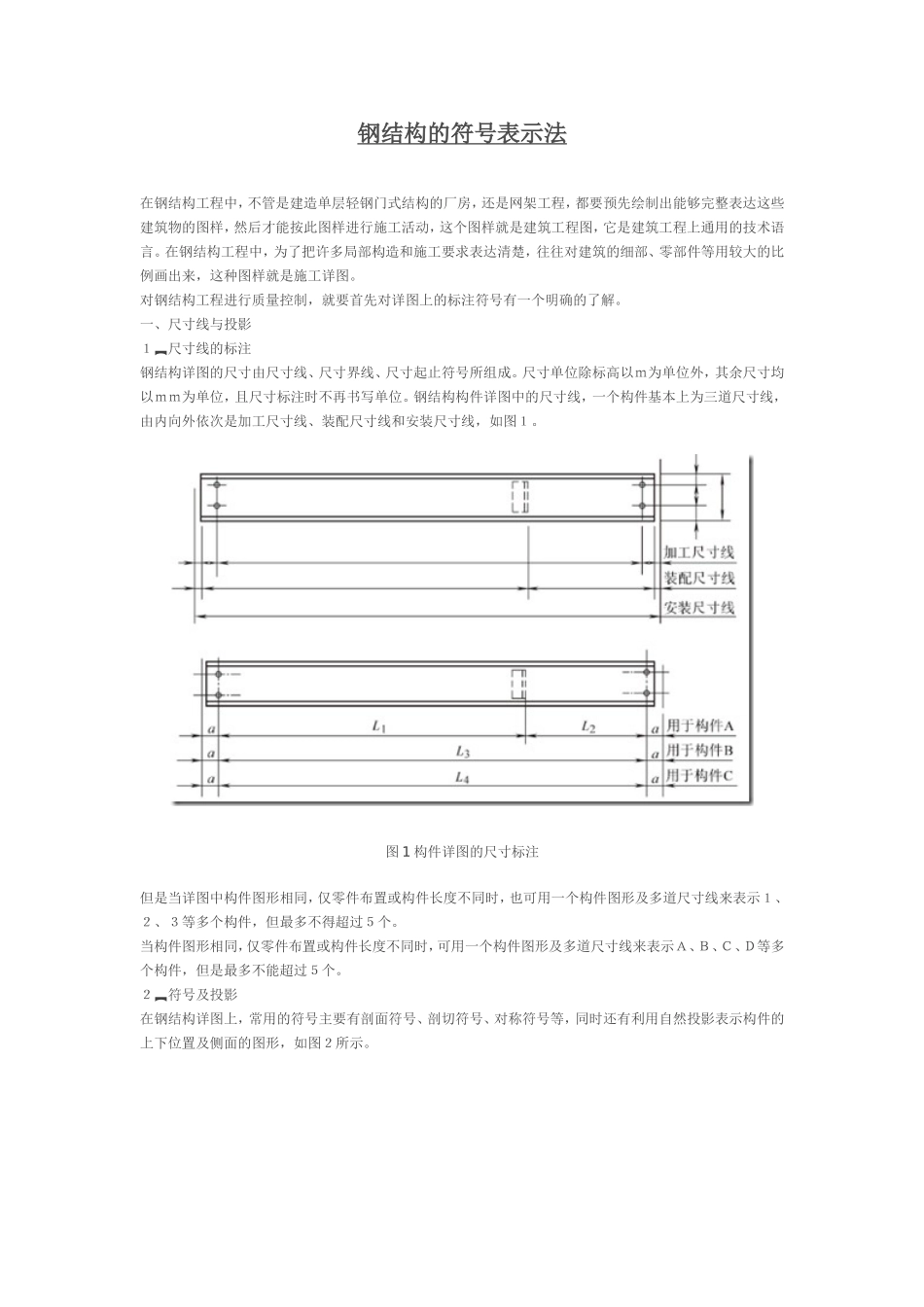

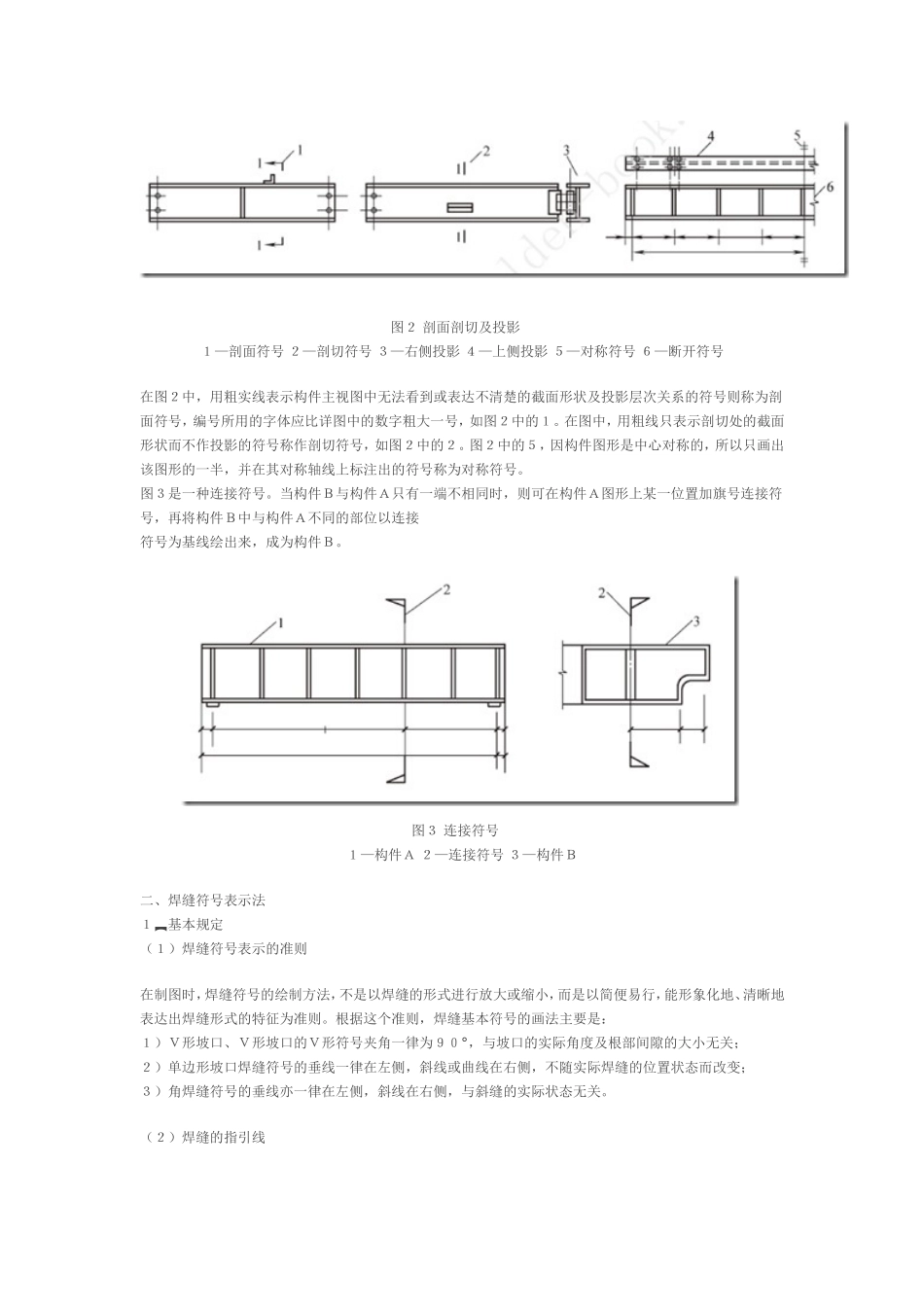

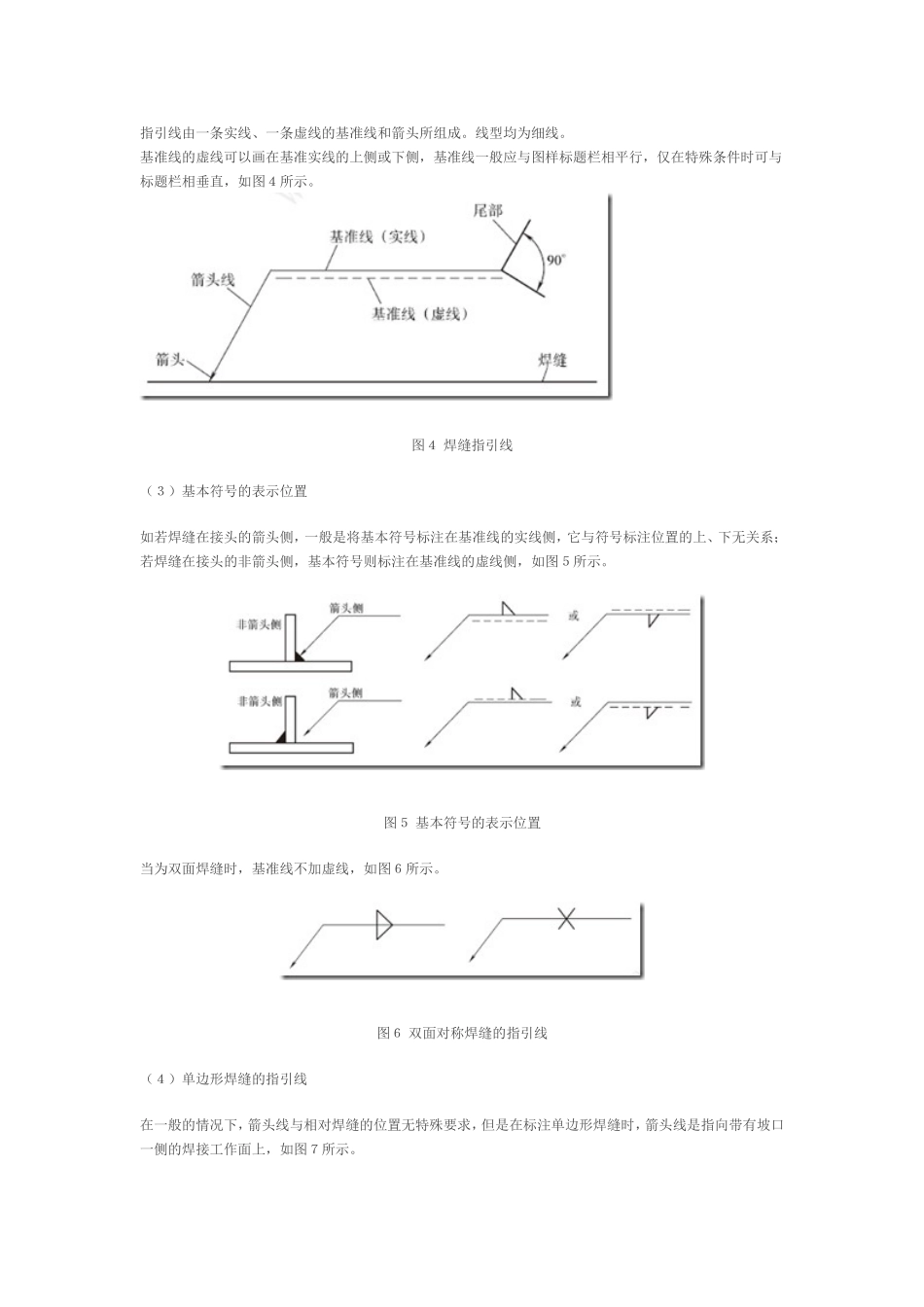

钢结构的符号表示法在钢结构工程中，不管是建造单层轻钢门式结构的厂房，还是网架工程，都要预先绘制出能够完整表达这些建筑物的图样，然后才能按此图样进行施工活动，这个图样就是建筑工程图，它是建筑工程上通用的技术语言。在钢结构工程中，为了把许多局部构造和施工要求表达清楚，往往对建筑的细部、零部件等用较大的比例画出来，这种图样就是施工详图。对钢结构工程进行质量控制，就要首先对详图上的标注符号有一个明确的了解。一、尺寸线与投影１尺寸线的标注钢结构详图的尺寸由尺寸线、尺寸界线、尺寸起止符号所组成。尺寸单位除标高以ｍ为单位外，其余尺寸均以ｍｍ为单位，且尺寸标注时不再书写单位。钢结构构件详图中的尺寸线，一个构件基本上为三道尺寸线，由内向外依次是加工尺寸线、装配尺寸线和安装尺寸线，如图１。图1构件详图的尺寸标注但是当详图中构件图形相同，仅零件布置或构件长度不同时，也可用一个构件图形及多道尺寸线来表示１、２、３等多个构件，但最多不得超过５个。当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形及多道尺寸线来表示Ａ、Ｂ、Ｃ、Ｄ等多个构件，但是最多不能超过５个。２符号及投影在钢结构详图上，常用的符号主要有剖面符号、剖切符号、对称符号等，同时还有利用自然投影表示构件的上下位置及侧面的图形，如图２所示。图２剖面剖切及投影１—剖面符号２—剖切符号３—右侧投影４—上侧投影５—对称符号６—断开符号在图２中，用粗实线表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系的符号则称为剖面符号，编号所用的字体应比详图中的数字粗大一号，如图２中的１。在图中，用粗线只表示剖切处的截面形状而不作投影的符号称作剖切符号，如图２中的２。图２中的５，因构件图形是中心对称的，所以只画出该图形的一半，并在其对称轴线上标注出的符号称为对称符号。图３是一种连接符号。当构件Ｂ与构件Ａ只有一端不相同时，则可在构件Ａ图形上某一位置加旗号连接符号，再将构件Ｂ中与构件Ａ不同的部位以连接符号为基线绘出来，成为构件Ｂ。图３连接符号１—构件Ａ２—连接符号３—构件Ｂ二、焊缝符号表示法１基本规定（１）焊缝符号表示的准则在制图时，焊缝符号的绘制方法，不是以焊缝的形式进行放大或缩小，而是以简便易行，能形象化地、清晰地表达出焊缝形式的特征为准则。根据这个准则，焊缝基本符号的画法主要是：１）Ｖ形坡口、Ｖ形坡口的Ｖ形符号夹角一律为９０°，与坡口的实际角度及根部间隙的大小无关；２）单边形坡口焊缝符号的垂线一律在左侧，斜线或曲线在右侧，不随实际焊缝的位置状态而改变；３）角焊缝符号的垂线亦一律在左侧，斜线在右侧，与斜缝的实际状态无关。（２）焊缝的指引线指引线由一条实线、一条虚线的基准线和箭头所组成。线型均为细线。基准线的虚线可以画在基准实线的上侧或下侧，基准线一般应与图样标题栏相平行，仅在特殊条件时可与标题栏相垂直，如图４所示。图４焊缝指引线（３）基本符号的表示位置如若焊缝在接头的箭头侧，一般是将基本符号标注在基准线的实线侧，它与符号标注位置的上、下无关系；若焊缝在接头的非箭头侧，基本符号则标注在基准线的虚线侧，如图５所示。图５基本符号的表示位置当为双面焊缝时，基准线不加虚线，如图６所示。图６双面对称焊缝的指引线（４）单边形焊缝的指引线在一般的情况下，箭头线与相对焊缝的位置无特殊要求，但是在标注单边形焊缝时，箭头线是指向带有坡口一侧的焊接工作面上，如图７所示。图７单边形焊缝的指引线（５）焊缝的基本符号、补充符号焊缝的基本符号、补充符号应与基准线相交或相切，与基准线重合的线段，应画成粗实线。焊缝的基本符号、辅助符号和补充符号一律为粗实线，但尾部符号除外。尺寸数字原则上为粗实线，尾部符号为细实线。尾部符号主要用以标注焊接工艺、方法等内容。（６）相同焊缝符号在同一图形上，当焊缝的形式、剖面尺寸和辅助要求均相同时，只选择一处标注代号，并应加注“相同焊缝符号”，但必须画在钝角处，如图８所示。图８相同焊缝指引线当有数种相同焊缝出现在同一图形上，可将焊缝分类编...
