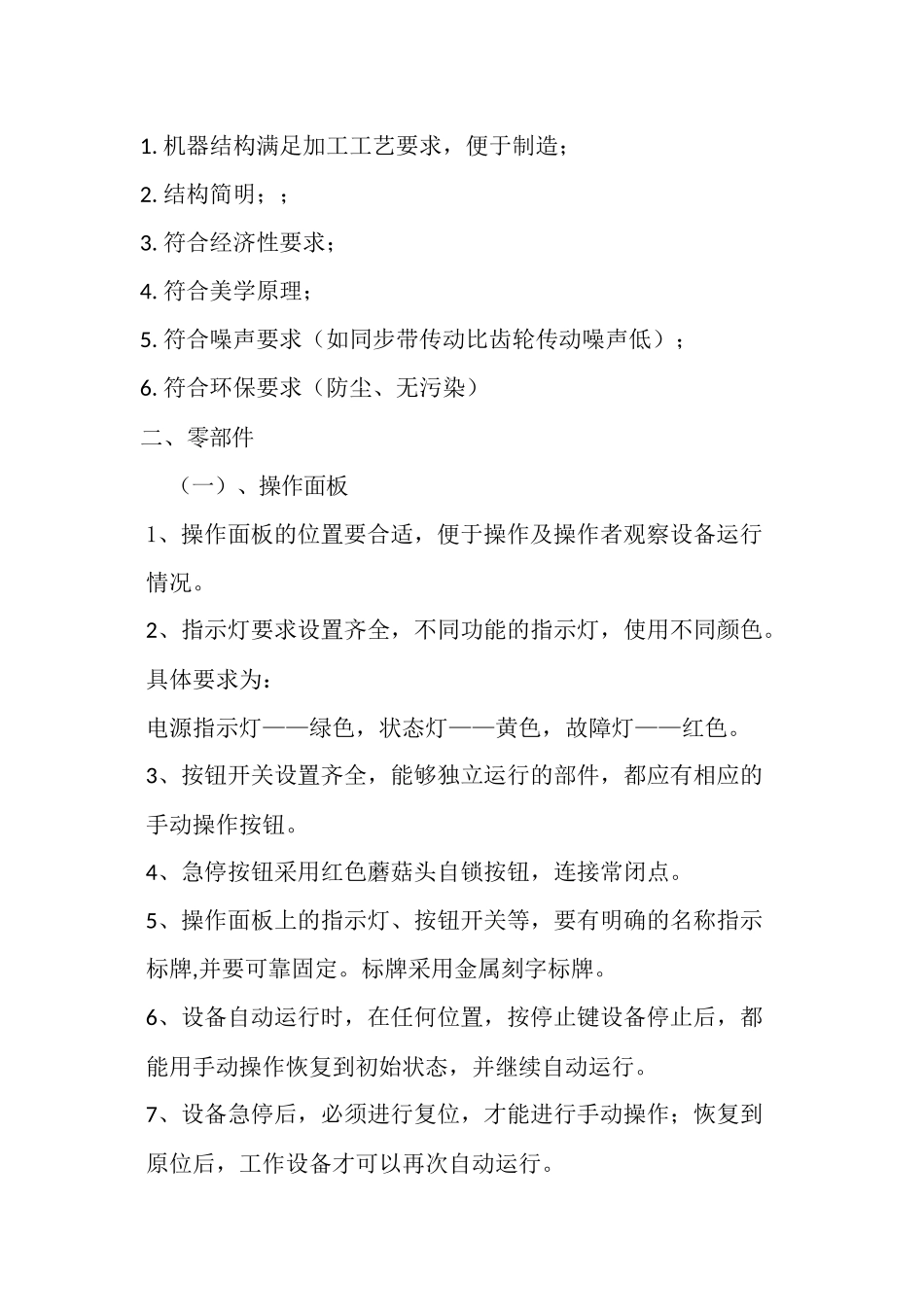

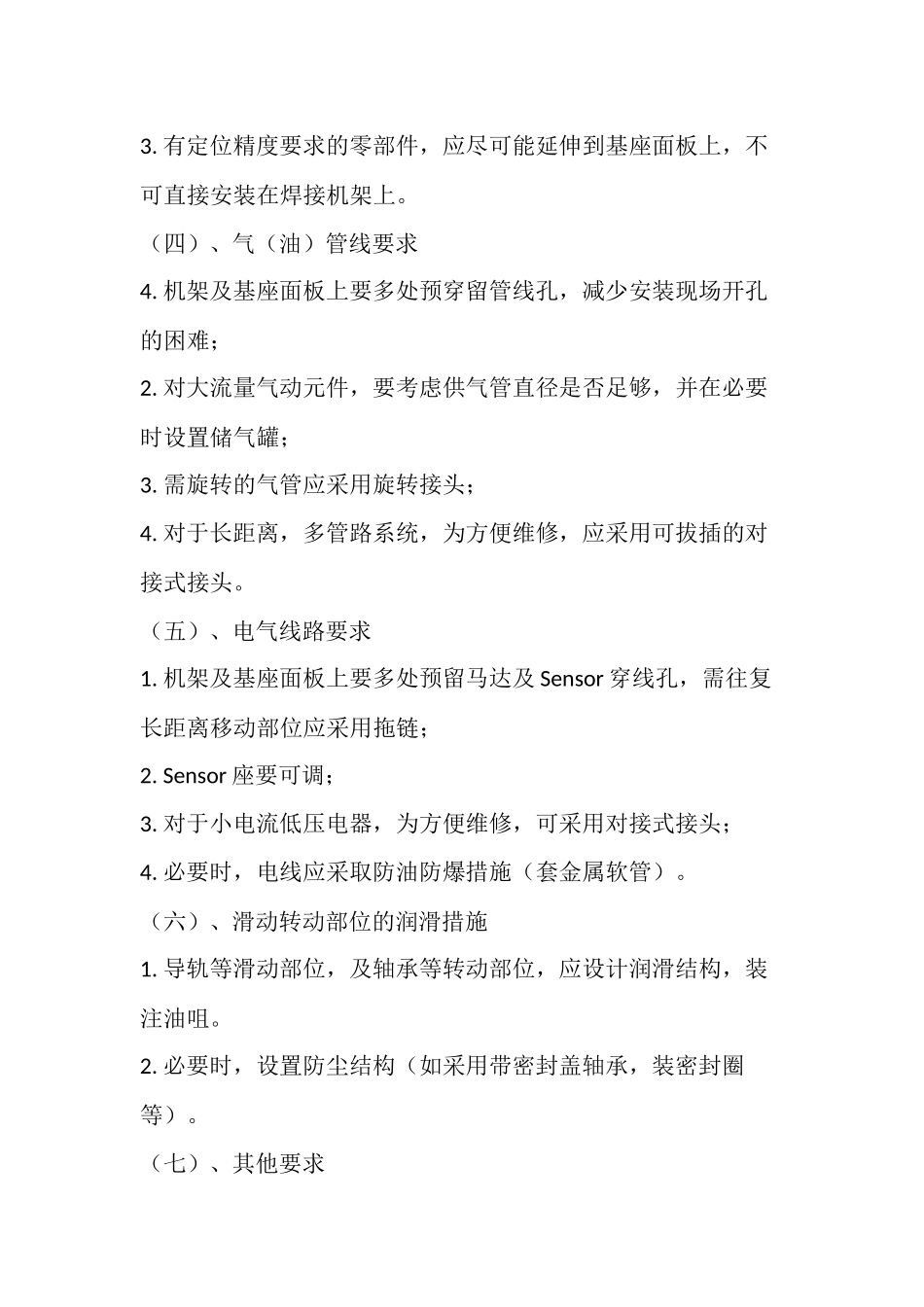

非标设备技术规范一．整机（一）、结构可靠1.结构件各自分工，功能确定；机构稳定可靠，满足使用要求；2.机构定位准确；3.重复精度满足使用要求；4.机架、机座及零部件刚性足够，工作时不致于变形（如气缸座等）；5.运动无干扰（二）、安全措施1.设计防止意外事故的防护罩（如皮带、运动机构）；2.必要时，设计双手操作按钮（如冲床等运动机构）；3.必要时，设置安全光栅；4.设置极限位置限位器（机械限位与Sensor限位双保险）；5.必要时，马达装扭力限制器，防止过载烧毁；6.必要时Sensor加保护罩。（三）、安装调试方便1.精度要求高的较大机架，不便加工的，基座面板采用可调支承（大直径细牙螺柱），降低成本；2.螺纹联接部位要预留尽较大的安装维修空间；3.有定位精度要求的零部件，应尽可能延伸到基座面板上，不可直接安装在焊接机架上。（四）、气（油）管线要求4.机架及基座面板上要多处预穿留管线孔，减少安装现场开孔的困难；2.对大流量气动元件，要考虑供气管直径是否足够，并在必要时设置储气罐；3.需旋转的气管应采用旋转接头；4.对于长距离，多管路系统，为方便维修，应采用可拔插的对接式接头。（五）、电气线路要求1.机架及基座面板上要多处预留马达及Sensor穿线孔，需往复长距离移动部位应采用拖链；2.Sensor座要可调；3.对于小电流低压电器，为方便维修，可采用对接式接头；4.必要时，电线应采取防油防爆措施（套金属软管）。（六）、滑动转动部位的润滑措施1.导轨等滑动部位，及轴承等转动部位，应设计润滑结构，装注油咀。2.必要时，设置防尘结构（如采用带密封盖轴承，装密封圈等）。（七）、其他要求1.机器结构满足加工工艺要求，便于制造；2.结构简明；；3.符合经济性要求；4.符合美学原理；5.符合噪声要求（如同步带传动比齿轮传动噪声低）；6.符合环保要求（防尘、无污染）二、零部件（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。标牌采用金属刻字标牌。6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。9、操作台箱体结构、元件布置结构应便于维修及部件更换。10、可移动式操作台必须单独内置或外置软地线。11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。3、控制柜应装射照明灯。4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。标牌位置不能贴在元件上，应就近合理布置。6、控制柜元件布置位置应预留10%以上位置。7、接线端子板的同一端子位置，最多接3根电线。8、接线端子板要预留10%以上备用端子。9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。10、备用线应预留10%以上，并标有备用线号。11、控制柜元件固定方式要合理，便于拆装；不允许采用螺丝、螺母穿孔固定方式。12、电气配线应有标号，并与图纸一致。标号要求为打印方式，长期使用不脱色，并能防水、防油。另外，同一电线两端的标号必须相同，接到同一端子上的电线的标号相同。13、控制柜的铁板厚度要保证强度,根据控制柜的大小,厚度要求不同。但一般铁板厚度要大于1.0---1.2mm。14、控制柜的颜色为兰色或深灰色。15、移动、运转装置的急停、安全装置等互锁信号，要求必须有继电器等...
