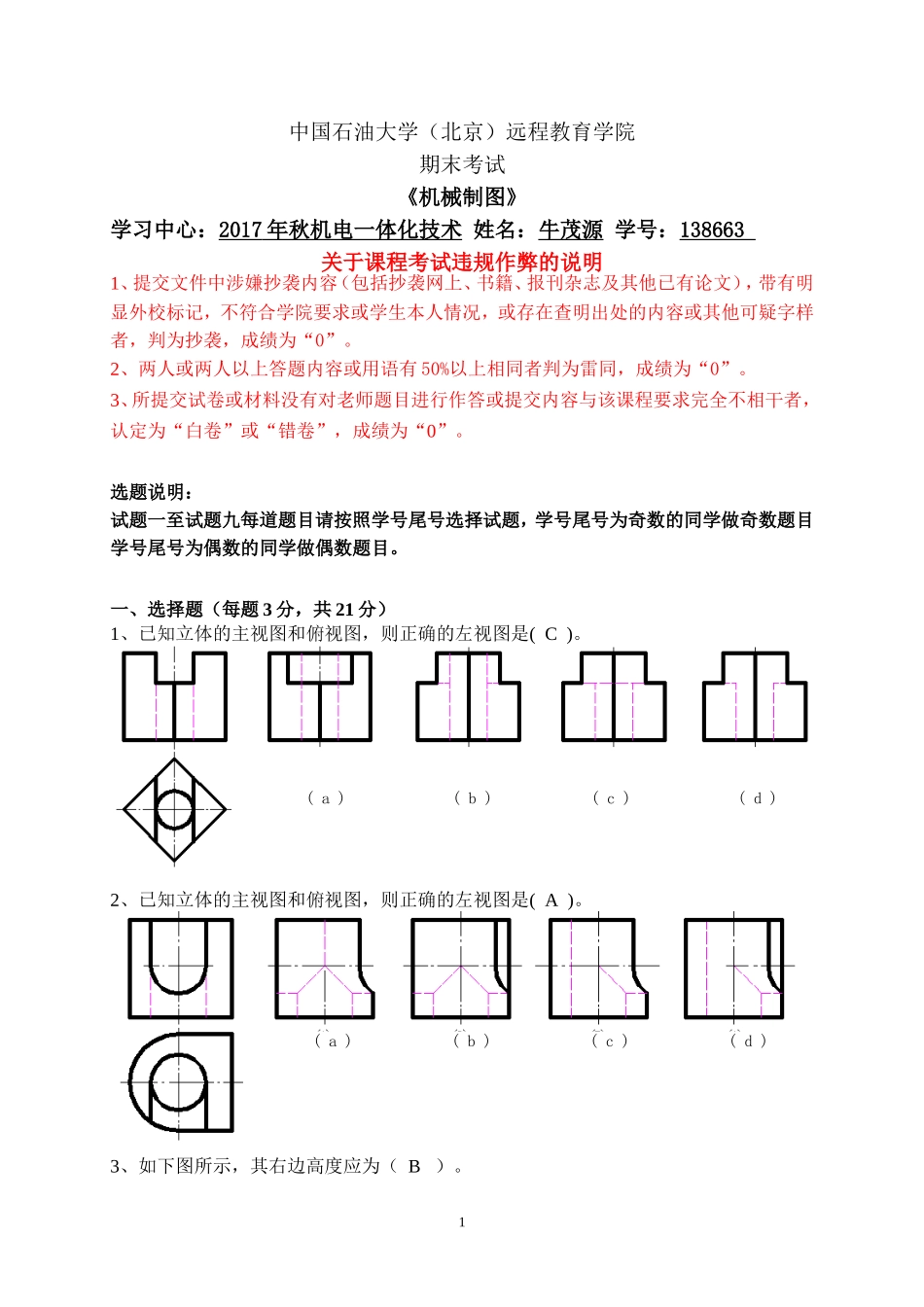

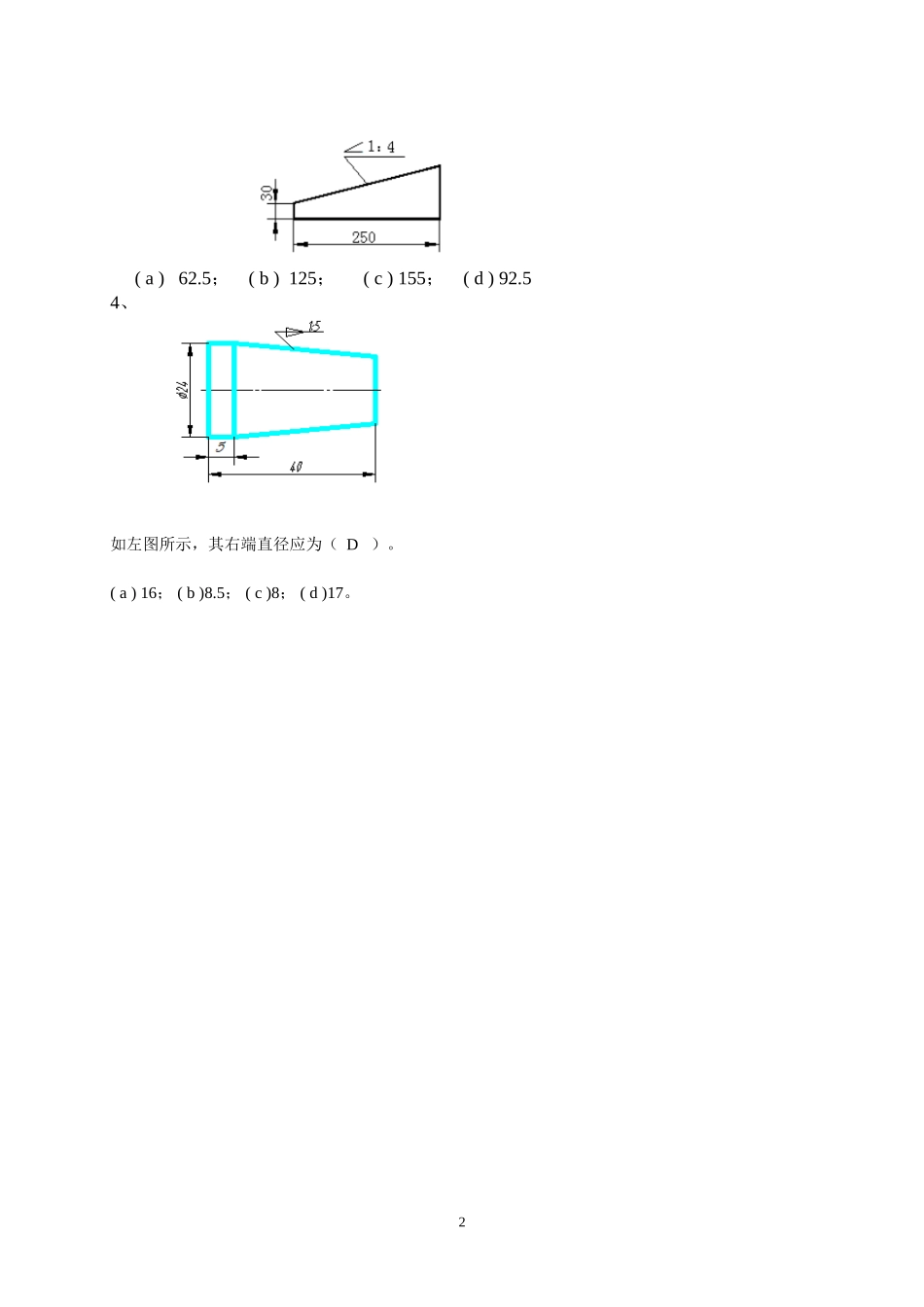

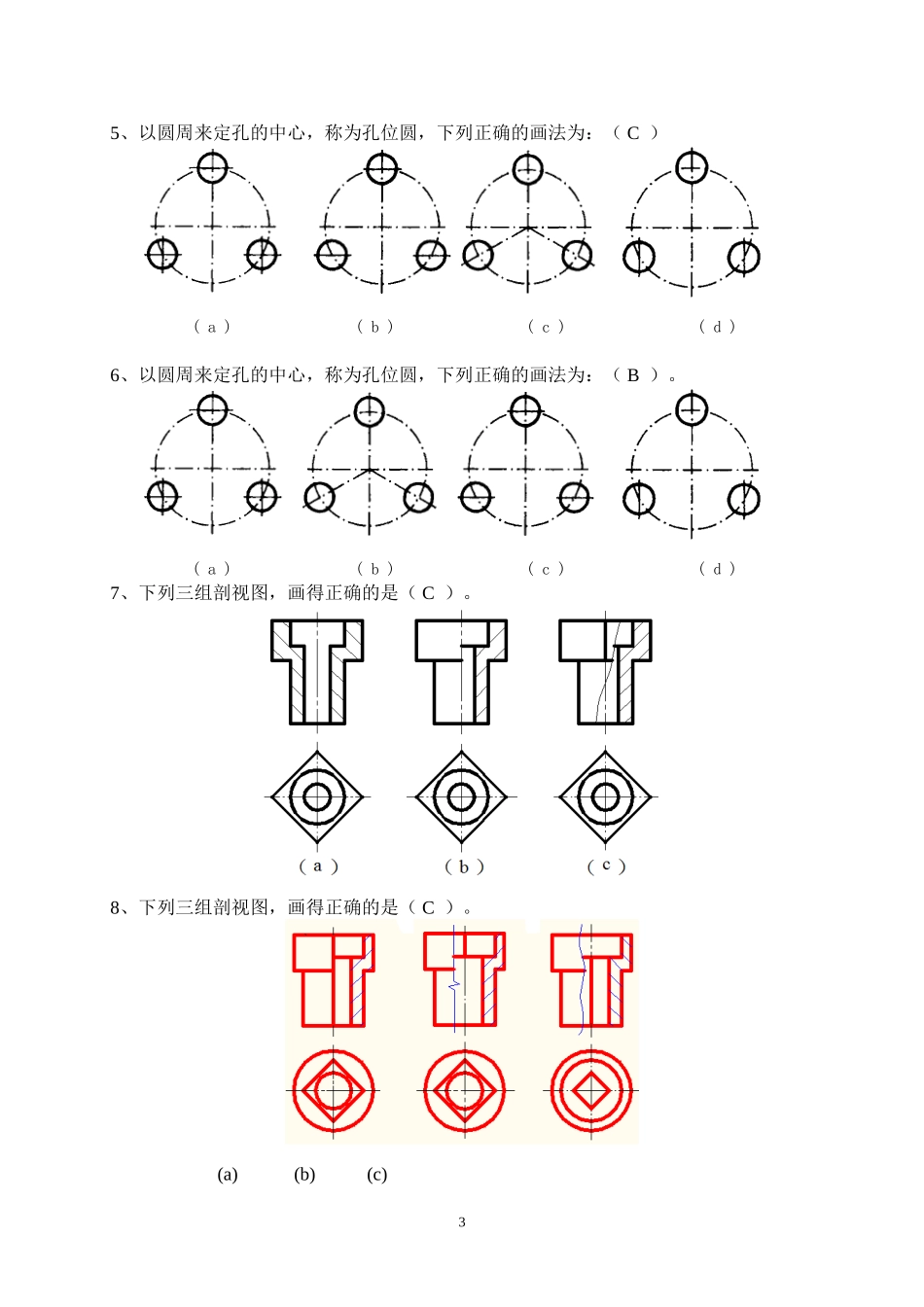

中国石油大学（北京）远程教育学院期末考试《机械制图》学习中心：2017年秋机电一体化技术姓名：牛茂源学号：138663关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。选题说明：试题一至试题九每道题目请按照学号尾号选择试题，学号尾号为奇数的同学做奇数题目学号尾号为偶数的同学做偶数题目。一、选择题（每题3分，共21分）1、已知立体的主视图和俯视图，则正确的左视图是(C)。2、已知立体的主视图和俯视图，则正确的左视图是(A)。3、如下图所示，其右边高度应为（B）。1(a)(b)(c)(d)(a)(b)(c)(d)(a)62.5；(b)125；(c)155；(d)92.54、如左图所示，其右端直径应为（D）。(a)16；(b)8.5；(c)8；(d)17。25、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（C）(a)(b)(c)(d)6、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（B）。(a)(b)(c)(d)7、下列三组剖视图，画得正确的是（C）。8、下列三组剖视图，画得正确的是（C）。(a)(b)(c)39、下面四组移出断面图中正确的是（C）。(a)(b)(c)(d)10、下面四组移出断面图中正确的是（C）。(b)(b)(c)(d)11、下列螺纹画法正确的是（B）。(a)(b)(c)(d)12、下列螺纹画法正确的是（C）。413、下列尺寸标注正确的是？（B）(a)(b)(c)(d)14、下列尺寸标注有几处错误？（C）(a)5(b)2(c)3(d)4二、（8分）1、作平面四边形ABCD的投影。2、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。5abda'b'c'd'三、完成下列各形体的投影。(8分)1．求做左视图2．补全俯视图，并求左视图四、完成下列各形体的投影。(9分)1.补全俯视图，完成左视图2.补全左视图，并求俯视图6五、标注尺寸（尺寸由图直接量取，并取整数）。（9分）1.72.8六、读懂题后补画第三视图（8分）1、2、9七、（9分）1、在指定位置将机件的主视图画成半剖视图。2.根据给出的两个视图，补画全剖的第三个视图。10八、读零件图(见下一页)，并回答问题。（13分）1.（第（1）题4分，第（2），（3），（5）题各2分，第（4）题3分）（1）该零件属于类零件，主视图采用了；左视图采用了；另外一个视图是视图。（2）指出该零件在长度、高度两个方向的主要尺寸基准，并在图上用△标出来。（3）图中G3/8"表示：螺纹，3/8"表示。（4）解释图中6×M6-7H的含义：。（5）说明符号6.3、的含义。。2.（第（1）题3分，第（2）题3分，第（3）题2分，第（4）题5分）11（1）该零件采用了哪些视图、剖视图和剖面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。（3）说明符号6.3、的含义。（4）在指定位置画出左视图的外形（虚线不画）。1213九、读懂装配图，并解答下列问题。（共15分。）1.（1）根据给出的装配图，指出其中画法的各种错误，并说明理由。（同一零件上的同类错误只需指出1处，共10分）（2）选择合理的视图，要求按原图大小拆画压盖（序号为4）的零件图（只画全剖的主视图,不需要标注尺寸，也不必画图框和标题栏，共5分）。2.装配图拆画零件图。（共15分，其中每空1分，第(4）题7分。）快速阀是用于管道截通的装置，内有齿轮齿条传运机构。当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。读懂装配图，回答问题并拆画零件图。(1)装配图中装配体的名称为，装配体除了图中已标注的标准件以外共有个零件组成。(2)装配图中配合尺寸Φ24属于制的配合。(3)装配图中只标注了必要的尺寸（安装、性能、配合、总体尺寸等），请说明以下几14种尺寸分别属于哪一类？250；Φ13和Φ85；Φ24；60°；(4)安排合理的视图，要求按原图大小拆画零件图：齿轮轴2（不需要标注尺寸，也不必画图框和标题栏）。1516
