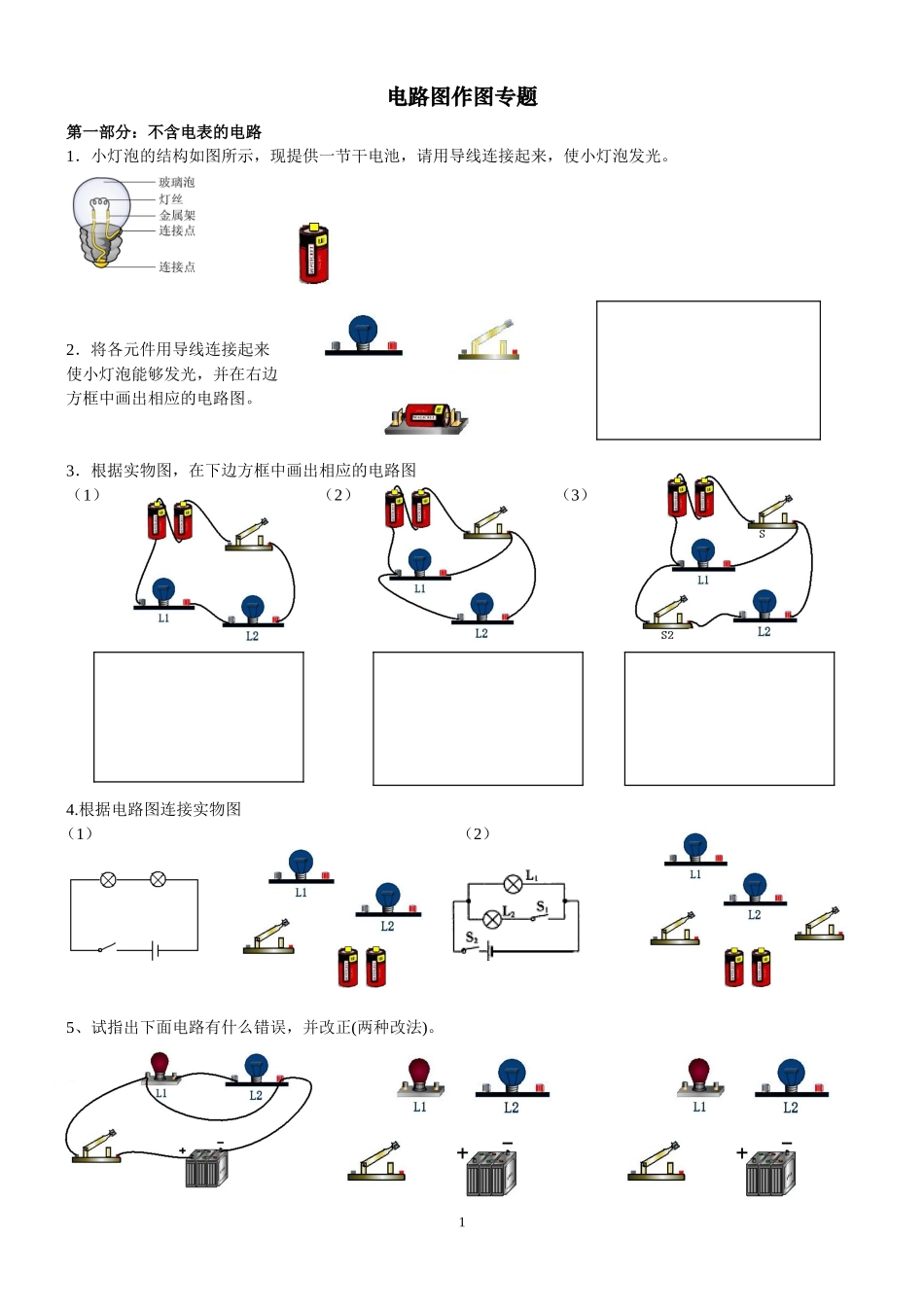

电路图作图专题第一部分：不含电表的电路1．小灯泡的结构如图所示，现提供一节干电池，请用导线连接起来，使小灯泡发光
2．将各元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图
3．根据实物图，在下边方框中画出相应的电路图（1）（2）（3）4
根据电路图连接实物图（1）（2）5、试指出下面电路有什么错误，并改正(两种改法)

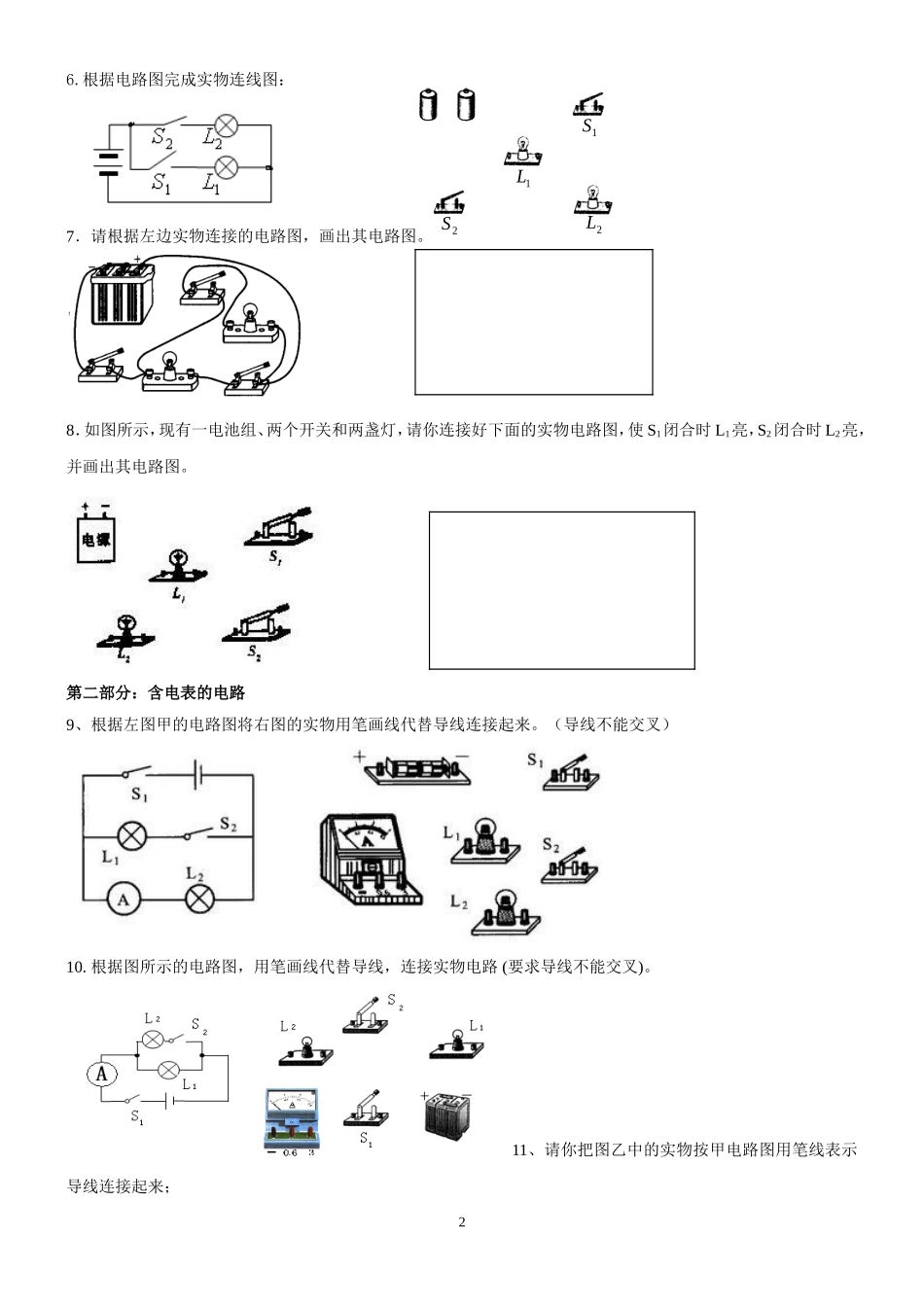

根据电路图完成实物连线图：7．请根据左边实物连接的电路图，画出其电路图
8．如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮，并画出其电路图
第二部分：含电表的电路9、根据左图甲的电路图将右图的实物用笔画线代替导线连接起来
（导线不能交叉）10
根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)

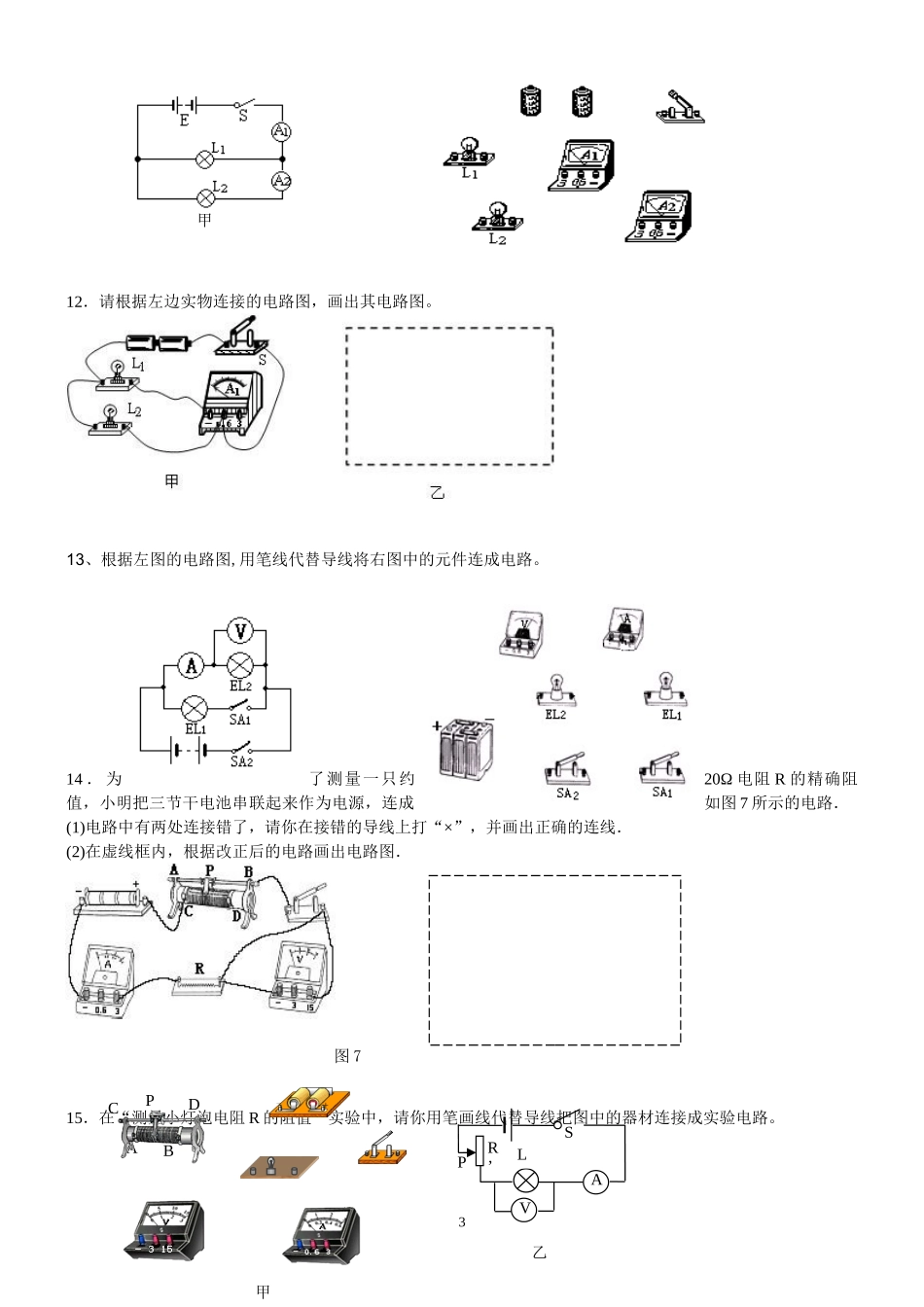

11、请你把图乙中的实物按甲电路图用笔线表示导线连接起来；21L2L1S2S甲乙12．请根据左边实物连接的电路图，画出其电路图
13、根据左图的电路图,用笔线代替导线将右图中的元件连成电路
14．为了测量一只约20Ω电阻R的精确阻值，小明把三节干电池串联起来作为电源，连成如图7所示的电路．(1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线．(2)在虚线框内，根据改正后的电路画出电路图．15．在“测量小灯泡电阻R的阻值”实验中，请你用笔画线代替导线把图中的器材连接成实验电路
3图7ADBCP甲ALR’PSV乙乙16．如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉
17．小丽做测量小灯泡电功率的实验（小灯泡标有“2
5V”字样）如图甲所示电路，小丽所接的实验电路存在连接错误，但只需要改动一根导线，即可使电路
