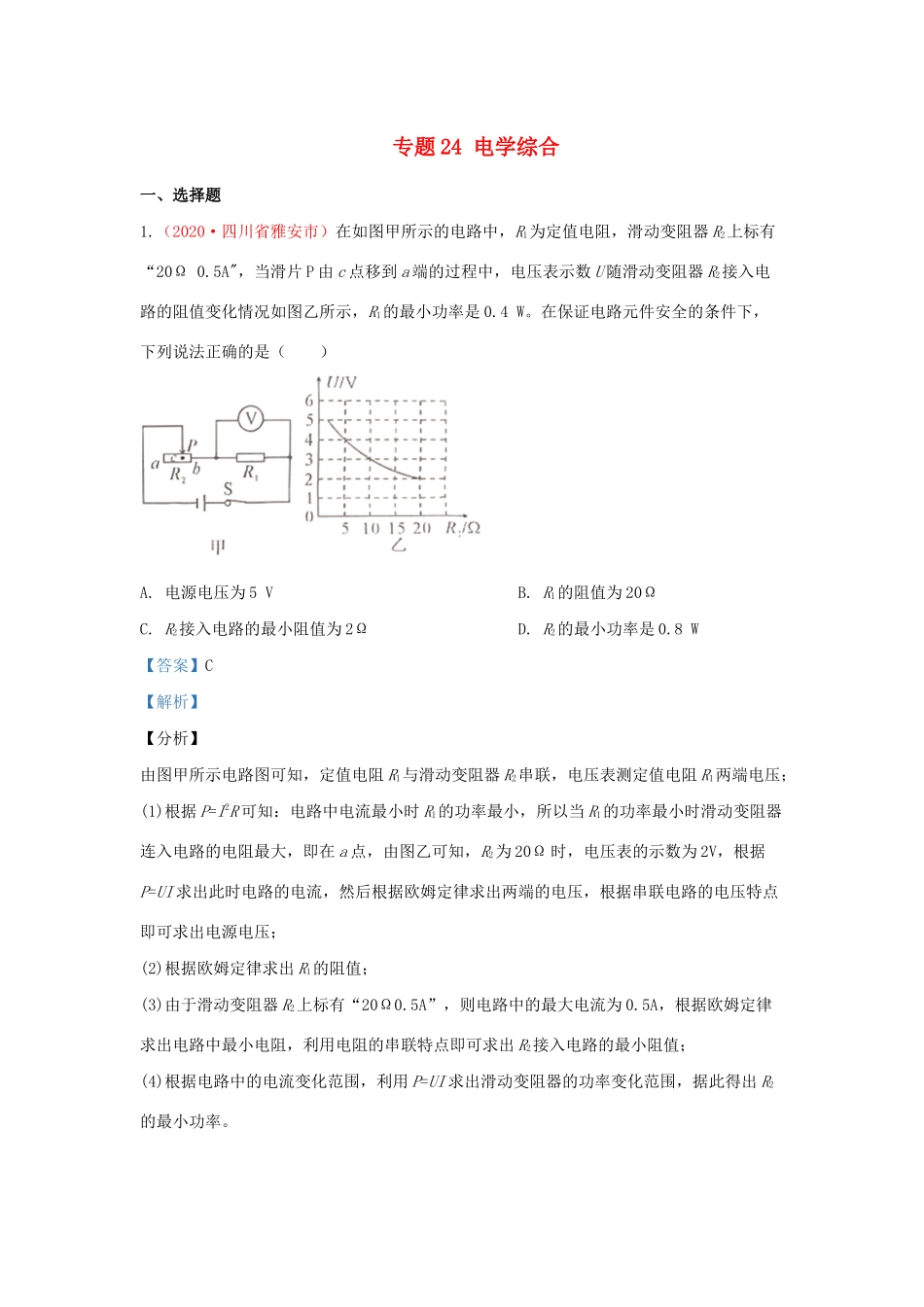

专题24电学综合一、选择题1.（2020·四川省雅安市）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4W。在保证电路元件安全的条件下，下列说法正确的是（）A.电源电压为5VB.R1的阻值为20ΩC.R2接入电路的最小阻值为2ΩD.R2的最小功率是0.8W【答案】C【解析】【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压；(1)根据P=I2R可知：电路中电流最小时R1的功率最小，所以当R1的功率最小时滑动变阻器连入电路的电阻最大，即在a点，由图乙可知，R2为20Ω时，电压表的示数为2V，根据P=UI求出此时电路的电流，然后根据欧姆定律求出两端的电压，根据串联电路的电压特点即可求出电源电压；(2)根据欧姆定律求出R1的阻值；(3)由于滑动变阻器R2上标有“20Ω0.5A”，则电路中的最大电流为0.5A，根据欧姆定律求出电路中最小电阻，利用电阻的串联特点即可求出R2接入电路的最小阻值；(4)根据电路中的电流变化范围，利用P=UI求出滑动变阻器的功率变化范围，据此得出R2的最小功率。【详解】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压；A．由于R1是定值电阻，根据P=I2R可知，电路中电流最小时R1的功率最小，当电流最小时滑动变阻器连入电路的电阻最大，则由图乙知，滑动变阻器连入电路的电阻为20Ω，此时电压表的示数为2V，根据P=UI可得，此时电路的电流根据和串联电路的电压特点可得电源电压故A错误；B．根据可得R1的阻值故B错误；C．由于滑动变阻器R2上标有“20Ω0.5A”，则电路中的最大电流为0.5A，根据可得最小总电阻则此时滑动变阻器的最小阻值为故C正确；D．由前面解答可知，电路中电流的取值范围为0.2A∼0.5A，滑动变阻器消耗的功率110.4W0.2A2VPIU最小最小UIR210.2A20Ω2V6VUIRU最小最大UIR112V10Ω0.2AURI最小UIR6V12Ω0.5AURI最小最大1212Ω10Ω2ΩRRR最小最小所以当时，即I=0.3A时，R2的功率最大P最大=0.9W；根据前面推出的变阻器消耗功率与电流的二次函数表达式作出P−I图像，如图所示：根据图像可知，当电流最大为0.5A时，滑动变阻器消耗的电功率最小，滑动变阻器消耗的最小电功率故D错误。故选C。2.（2020·四川省成都市）如图所示电路，电源电压U恒定。当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，滑片P移到某一位置时电流表示数为I，再向上移动一段距离，R的阻值变化了5Ω，电流表示数变化了0.1A，L恰好正常发光；当A、B间换接为R3，闭合S、S3断开S1、S2，电压表示数为U2，R1的功率为P1，R2的功率为P2，P1≠P2，电路的总功率为5W。R1、R2、R3均为定值电阻，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是（）A.I=0.4AB.U=12VC.U2可能是2.5VD.P1可能是2.25W【答案】AD22222116V10Ω0.9W100.3WPUIUUIUIIRIII0.30I22216V0.5A10Ω0.5A0.5WPUIIR最小最大最大【解析】【详解】AB．当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，灯泡的电阻RL==6Ω灯泡正常发光的电流IL==0.5A向上移动一段距离，变阻器连入电路的电阻变小，电路的总电阻变小，由欧姆定律可知通过电路的电流变大，由题意可知R′=R-5Ω①IL-I=0.1A0.5A-I=0.1AI=0.4A②③由①②③得到R=19Ω，U=10V故A正确，B错误；CD．当A、B间换接为R3，闭合S、S3断开S1、S2，电阻R1、变阻器R2和电阻R3串联，电压表测量变阻器两端电压，电流表测量电路中的电流，电路的总功率为5W，电路中的电流22LL(3V)=1.5WUPLL1.5W=3VPUL0.4AURR0.4A6UR0.5A6URI总=总电阻R总==20ΩR1的功率为P1，R2的功率为P2，P1≠P2，串联电路中各处的电流相等，由P=I2R可知R1和R2的阻值不相等，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能，由...
