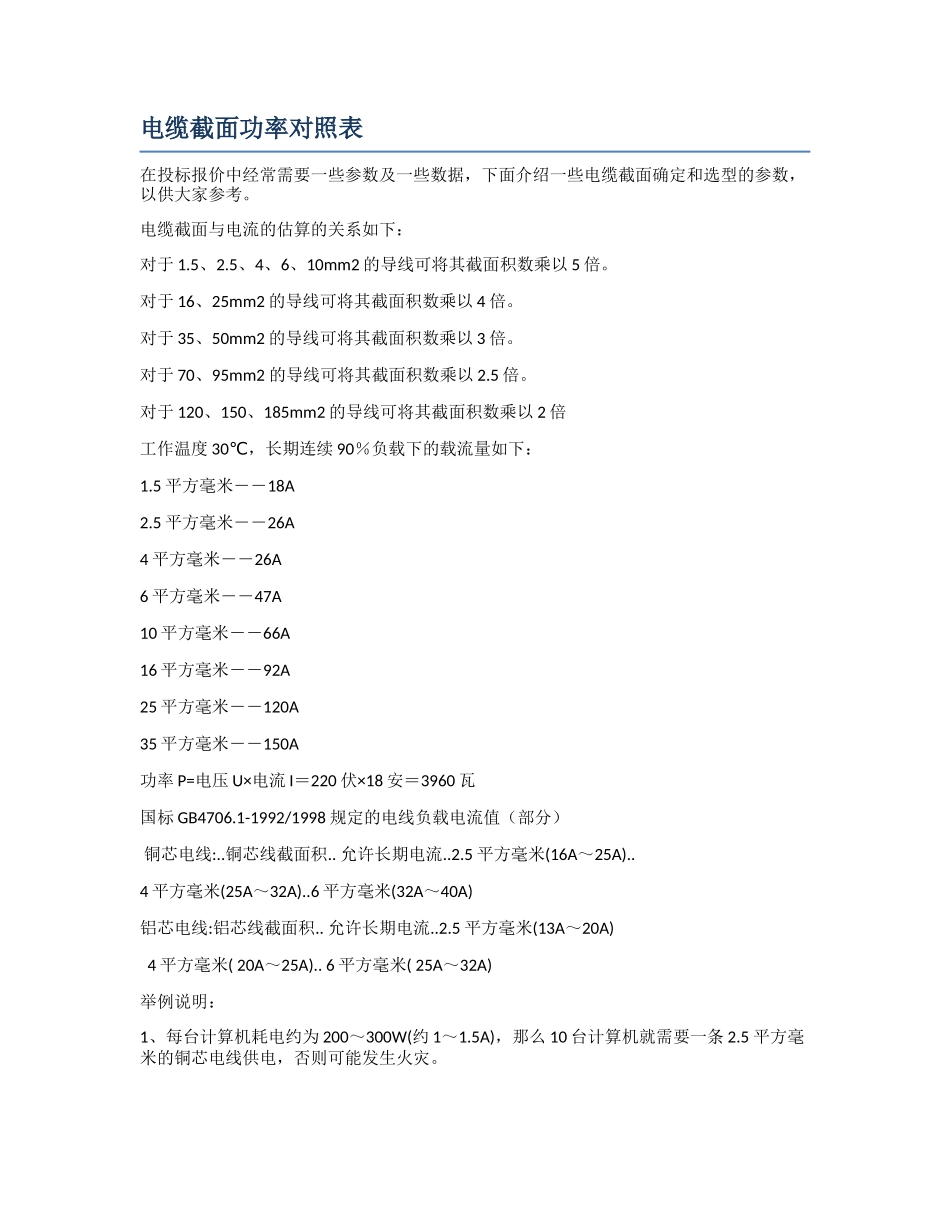

电缆截面功率对照表VIP免费

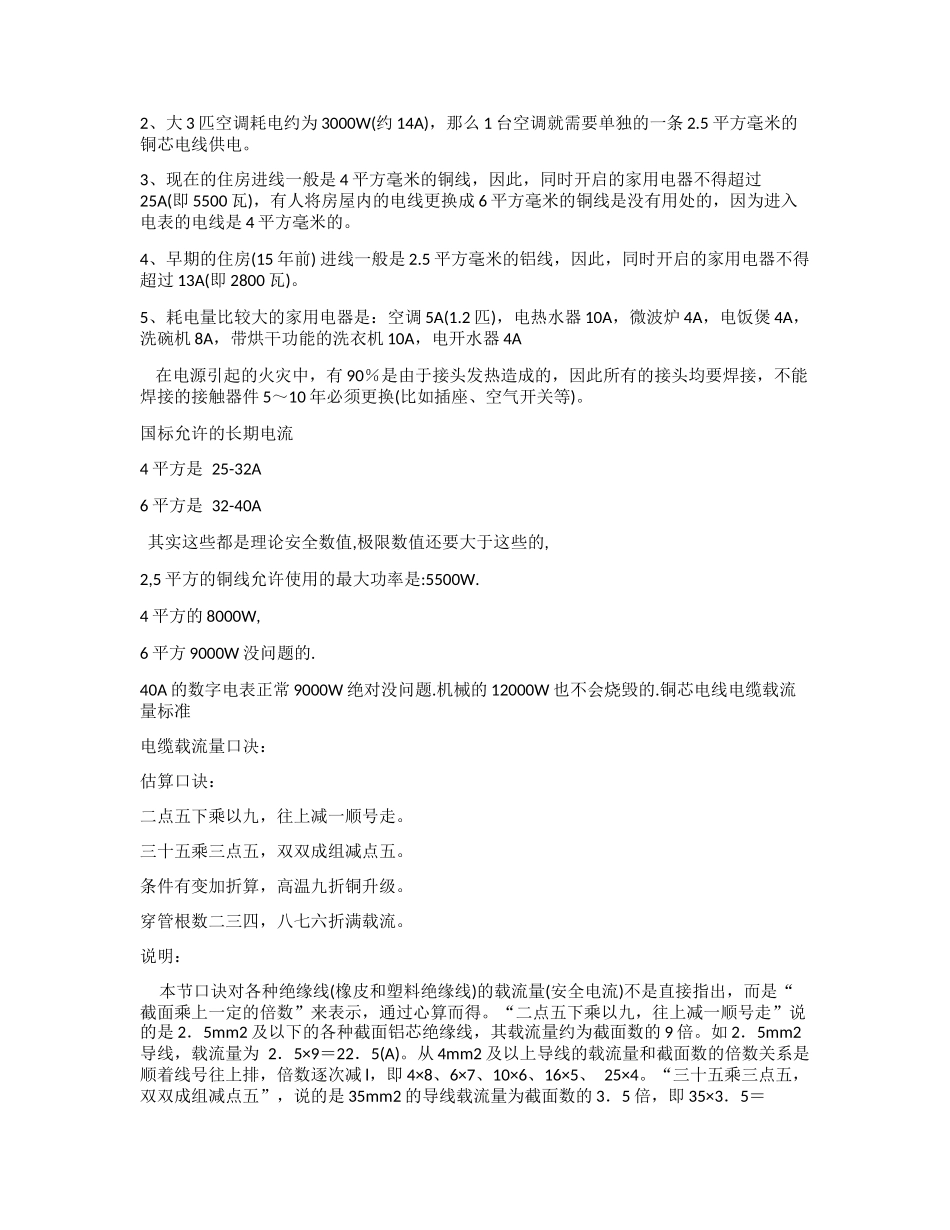

电缆截面功率对照表在投标报价中经常需要一些参数及一些数据，下面介绍一些电缆截面确定和选型的参数，以供大家参考。电缆截面与电流的估算的关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。对于16、25mm2的导线可将其截面积数乘以4倍。对于35、50mm2的导线可将其截面积数乘以3倍。对于70、95mm2的导线可将其截面积数乘以2.5倍。对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:..铜芯线截面积..允许长期电流..2.5平方毫米(16A～25A)..4平方毫米(25A～32A)..6平方毫米(32A～40A)铝芯电线:铝芯线截面积..允许长期电流..2.5平方毫米(13A～20A)4平方毫米(20A～25A)..6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。国标允许的长期电流4平方是25-32A6平方是32-40A其实这些都是理论安全数值,极限数值还要大于这些的,2,5平方的铜线允许使用的最大功率是:5500W.4平方的8000W,6平方9000W没问题的.40A的数字电表正常9000W绝对没问题.机械的12000W也不会烧毁的.铜芯电线电缆载流量标准电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。“二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm2导线，载流量为2．5×9＝22．5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。
