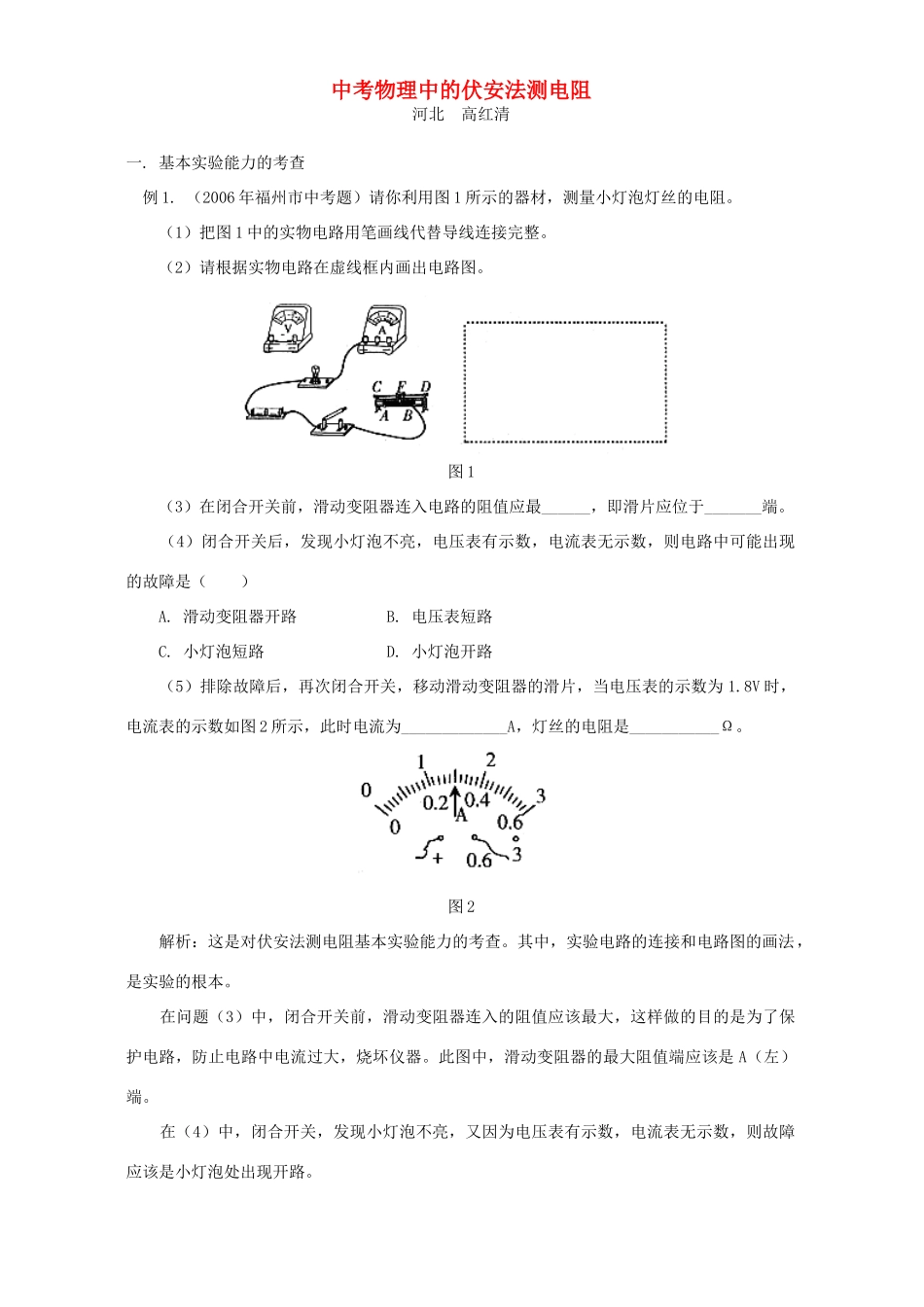

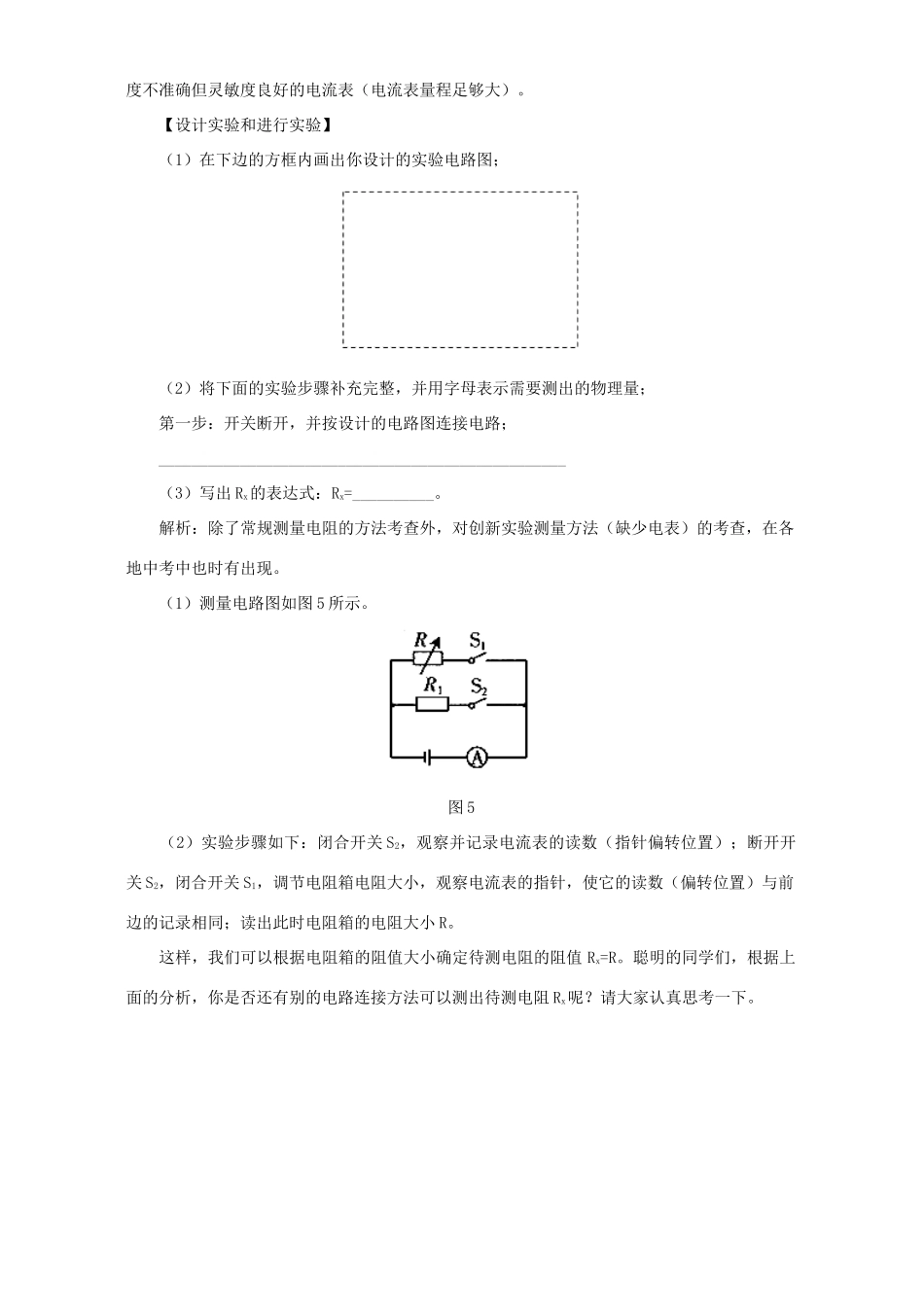

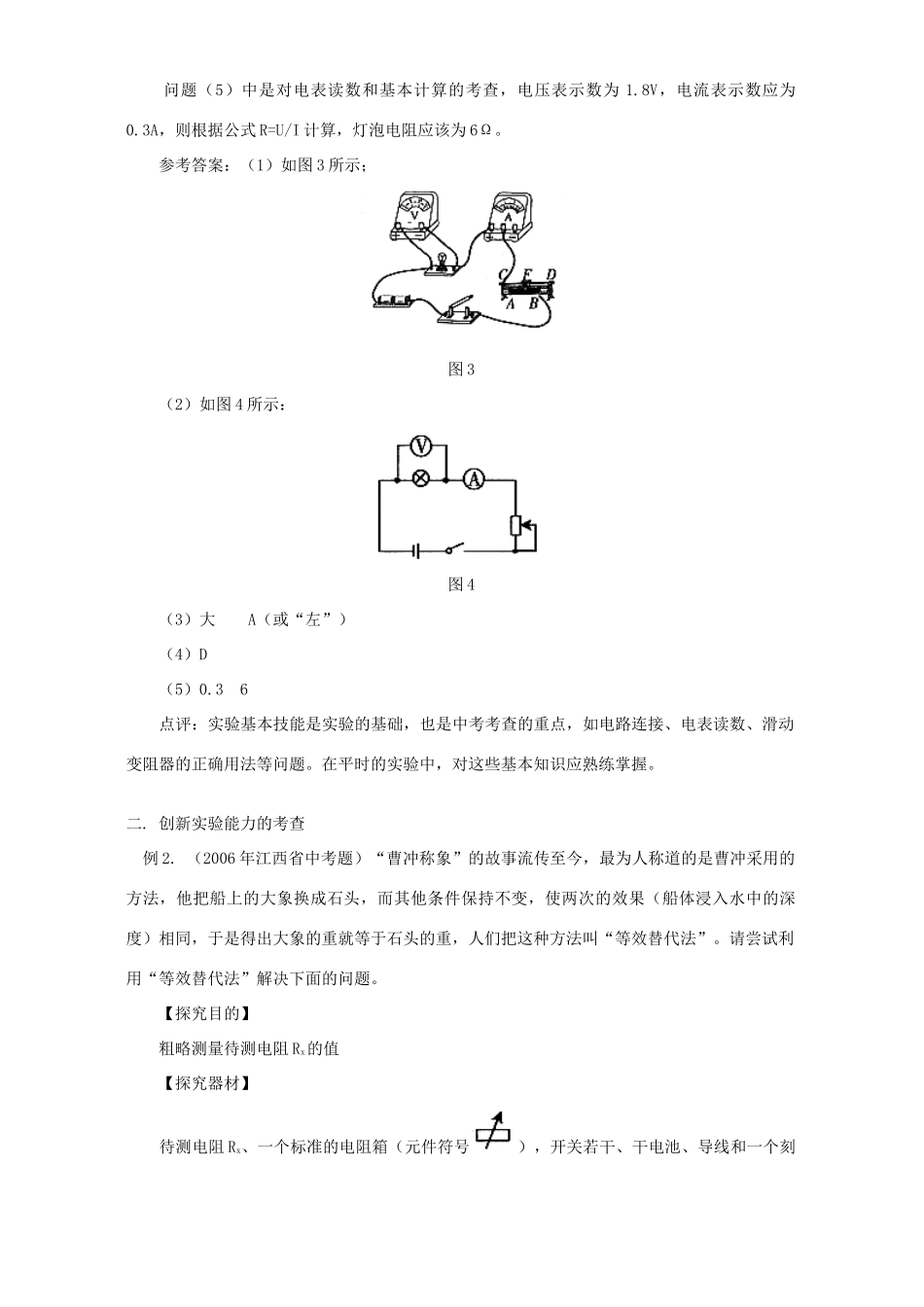

中考物理中的伏安法测电阻河北高红清一.基本实验能力的考查例1.（2006年福州市中考题）请你利用图1所示的器材，测量小灯泡灯丝的电阻。（1）把图1中的实物电路用笔画线代替导线连接完整。（2）请根据实物电路在虚线框内画出电路图。图1（3）在闭合开关前，滑动变阻器连入电路的阻值应最______，即滑片应位于_______端。（4）闭合开关后，发现小灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是（）A.滑动变阻器开路B.电压表短路C.小灯泡短路D.小灯泡开路（5）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.8V时，电流表的示数如图2所示，此时电流为_____________A，灯丝的电阻是___________Ω。图2解析：这是对伏安法测电阻基本实验能力的考查。其中，实验电路的连接和电路图的画法，是实验的根本。在问题（3）中，闭合开关前，滑动变阻器连入的阻值应该最大，这样做的目的是为了保护电路，防止电路中电流过大，烧坏仪器。此图中，滑动变阻器的最大阻值端应该是A（左）端。在（4）中，闭合开关，发现小灯泡不亮，又因为电压表有示数，电流表无示数，则故障应该是小灯泡处出现开路。问题（5）中是对电表读数和基本计算的考查，电压表示数为1.8V，电流表示数应为0.3A，则根据公式R=U/I计算，灯泡电阻应该为6Ω。参考答案：（1）如图3所示；图3（2）如图4所示：图4（3）大A（或“左”）（4）D（5）0.36点评：实验基本技能是实验的基础，也是中考考查的重点，如电路连接、电表读数、滑动变阻器的正确用法等问题。在平时的实验中，对这些基本知识应熟练掌握。二.创新实验能力的考查例2.（2006年江西省中考题）“曹冲称象”的故事流传至今，最为人称道的是曹冲采用的方法，他把船上的大象换成石头，而其他条件保持不变，使两次的效果（船体浸入水中的深度）相同，于是得出大象的重就等于石头的重，人们把这种方法叫“等效替代法”。请尝试利用“等效替代法”解决下面的问题。【探究目的】粗略测量待测电阻Rx的值【探究器材】待测电阻Rx、一个标准的电阻箱（元件符号），开关若干、干电池、导线和一个刻度不准确但灵敏度良好的电流表（电流表量程足够大）。【设计实验和进行实验】（1）在下边的方框内画出你设计的实验电路图；（2）将下面的实验步骤补充完整，并用字母表示需要测出的物理量；第一步：开关断开，并按设计的电路图连接电路；__________________________________________________（3）写出Rx的表达式：Rx=__________。解析：除了常规测量电阻的方法考查外，对创新实验测量方法（缺少电表）的考查，在各地中考中也时有出现。（1）测量电路图如图5所示。图5（2）实验步骤如下：闭合开关S2，观察并记录电流表的读数（指针偏转位置）；断开开关S2，闭合开关S1，调节电阻箱电阻大小，观察电流表的指针，使它的读数（偏转位置）与前边的记录相同；读出此时电阻箱的电阻大小R。这样，我们可以根据电阻箱的阻值大小确定待测电阻的阻值Rx=R。聪明的同学们，根据上面的分析，你是否还有别的电路连接方法可以测出待测电阻Rx呢？请大家认真思考一下。
