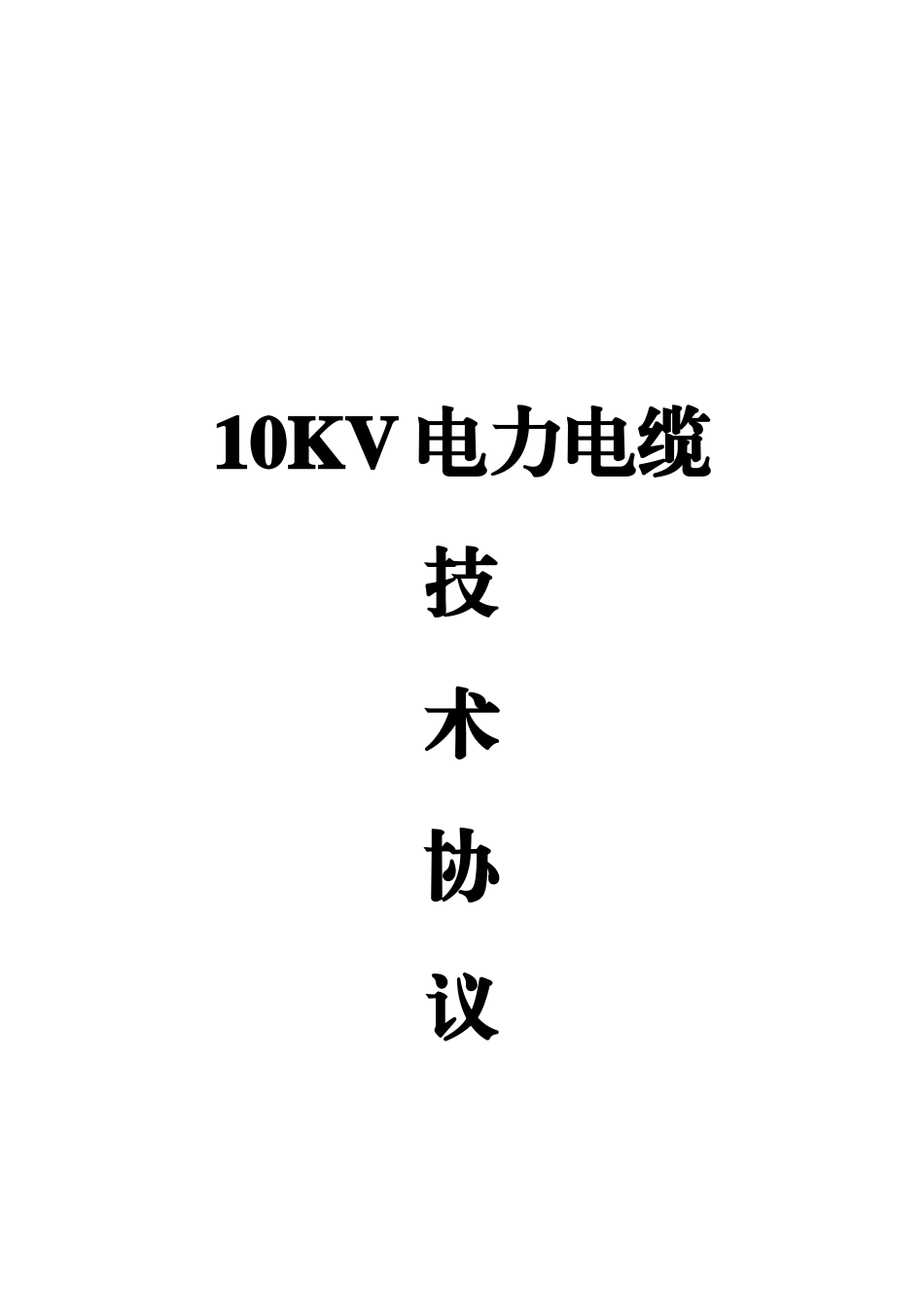

高压电力电缆技术协议(10KV电力电缆)VIP免费

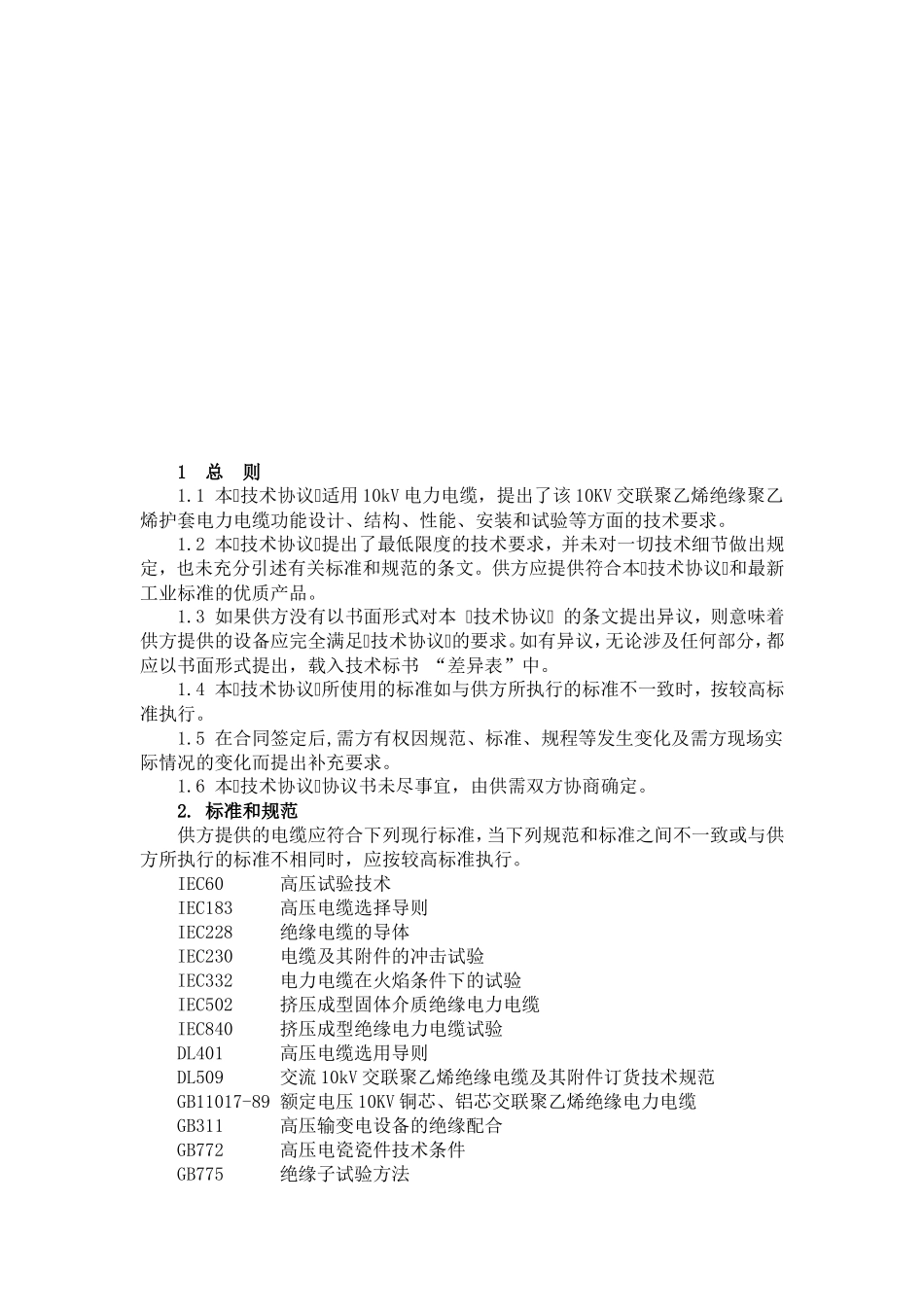

10KV电力电缆技术协议1总则1.1本技术协议适用10kV电力电缆，提出了该10KV交联聚乙烯绝缘聚乙烯护套电力电缆功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术协议提出了最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方应提供符合本技术协议和最新工业标准的优质产品。1.3如果供方没有以书面形式对本技术协议的条文提出异议，则意味着供方提供的设备应完全满足技术协议的要求。如有异议，无论涉及任何部分，都应以书面形式提出，载入技术标书“差异表”中。1.4本技术协议所使用的标准如与供方所执行的标准不一致时，按较高标准执行。1.5在合同签定后,需方有权因规范、标准、规程等发生变化及需方现场实际情况的变化而提出补充要求。1.6本技术协议协议书未尽事宜，由供需双方协商确定。2.标准和规范供方提供的电缆应符合下列现行标准，当下列规范和标准之间不一致或与供方所执行的标准不相同时，应按较高标准执行。IEC60高压试验技术IEC183高压电缆选择导则IEC228绝缘电缆的导体IEC230电缆及其附件的冲击试验IEC332电力电缆在火焰条件下的试验IEC502挤压成型固体介质绝缘电力电缆IEC840挤压成型绝缘电力电缆试验DL401高压电缆选用导则DL509交流10kV交联聚乙烯绝缘电缆及其附件订货技术规范GB11017-89额定电压10KV铜芯、铝芯交联聚乙烯绝缘电力电缆GB311高压输变电设备的绝缘配合GB772高压电瓷瓷件技术条件GB775绝缘子试验方法GB2951电线电缆机械物理性能试验方法GB2952电缆外护套GB3048电线电缆电性能试验方法GB3953电工圆铜线GB3957电力电缆铜、铝导电线芯GB4005电线电缆交货盘GB4909裸电线试验方法GB5589电缆附件试验方法GB6995电线电缆识别标志GB50217电力工程电缆设计规范3.使用条件产品名称：额定电压10kV交联聚乙烯绝缘聚氯乙烯护套电力电缆产品型号：YJV223.1环境条件供方应保证所提供的设备和材料在运输、卸货、搬运、储存、安装和运行中能经得起下列环境条件的考验，且没有损坏，可长期满容量连续运行。3.1.1海拔高度：<1000ｍ3.1.2环境温度：最高气温：+50℃最低气温：-20℃3.1.3最大相对湿度(25℃)：日平均:≤90％月平均:≤85％3.1.4地震烈度：7度水平加速度:0.3g垂直加速度:0.15g承受水平加速度和垂直加速度同时持续作用三个正弦共振波，并应考虑引出线端部套管连接导线及震荡的影响，安全系数≥1.67。3.2使用特性3.2.1额定电压额定电压U0/U为8.7/15kV，系统允许最高电压为17.5kV，使用频率为50Hz。3.2.2敷设条件a敷设环境可有沟槽、排管、沟道、桥架等多种方式。b电缆敷设时环境温度不低于0℃。3.3运行要求3.3.1电缆导体的最高额定运行温度为90℃。3.3.2短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。3.3.3电缆的弯曲半径：项目单芯电缆三芯电缆无铠装有铠装无铠装有铠装安装时电缆最小弯曲半径20D15D15D12D注：D为电缆外径4.技术要求4.1导体4.1.1导体采用符合GB/T3956-2008中第2种结构的紧压圆形铜芯导体，导体紧压系数不小于0.9，导体结构及性能符合GB/T3956-2008的规定。4.1.2导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，以及凸起或断裂的单线。4.2导体屏蔽、绝缘、绝缘屏蔽4.2.1导体屏蔽、绝缘、绝缘屏蔽采用三层共挤工艺，采用导体预热、氮气加热、氮气冷却的全封闭干式化学交联，采用在线断面偏心扫描仪连续检测。4.2.2导体屏蔽由挤包的半导电层组成，半导电屏蔽层均匀包覆在导体上，表面光滑，无明显的绞线凸纹，无尖角、颗粒、焦烧和刮伤的痕迹。在剥离导体屏蔽时，半导电层无卡留在导体绞股之间的现象。4.2.3绝缘采用XLPE绝缘料，其性能符合GB/T12706.2-2008的规定。绝缘标称厚度符合GB/T12706.2-2008的规定(4.5mm)，绝缘厚度的最薄点不小于标称值的90%-0.1mm。4.2.4绝缘屏蔽为挤包的交联半导电层，半导电层均匀的包在绝缘表面，无尖角、颗粒、焦烧和刮伤的痕迹。4.2.5三芯电缆的绝缘屏蔽与金属屏蔽之间有沿缆芯纵向的相色（黄色、绿色、红色）标志带，其宽度不小于2mm。绝缘线芯的识别标志符合GB6995.5-2008的规定。4.3金属屏蔽4.3.1金属屏蔽由重...
