水电站机电设备安装工程施工组织设计计划VIP免费

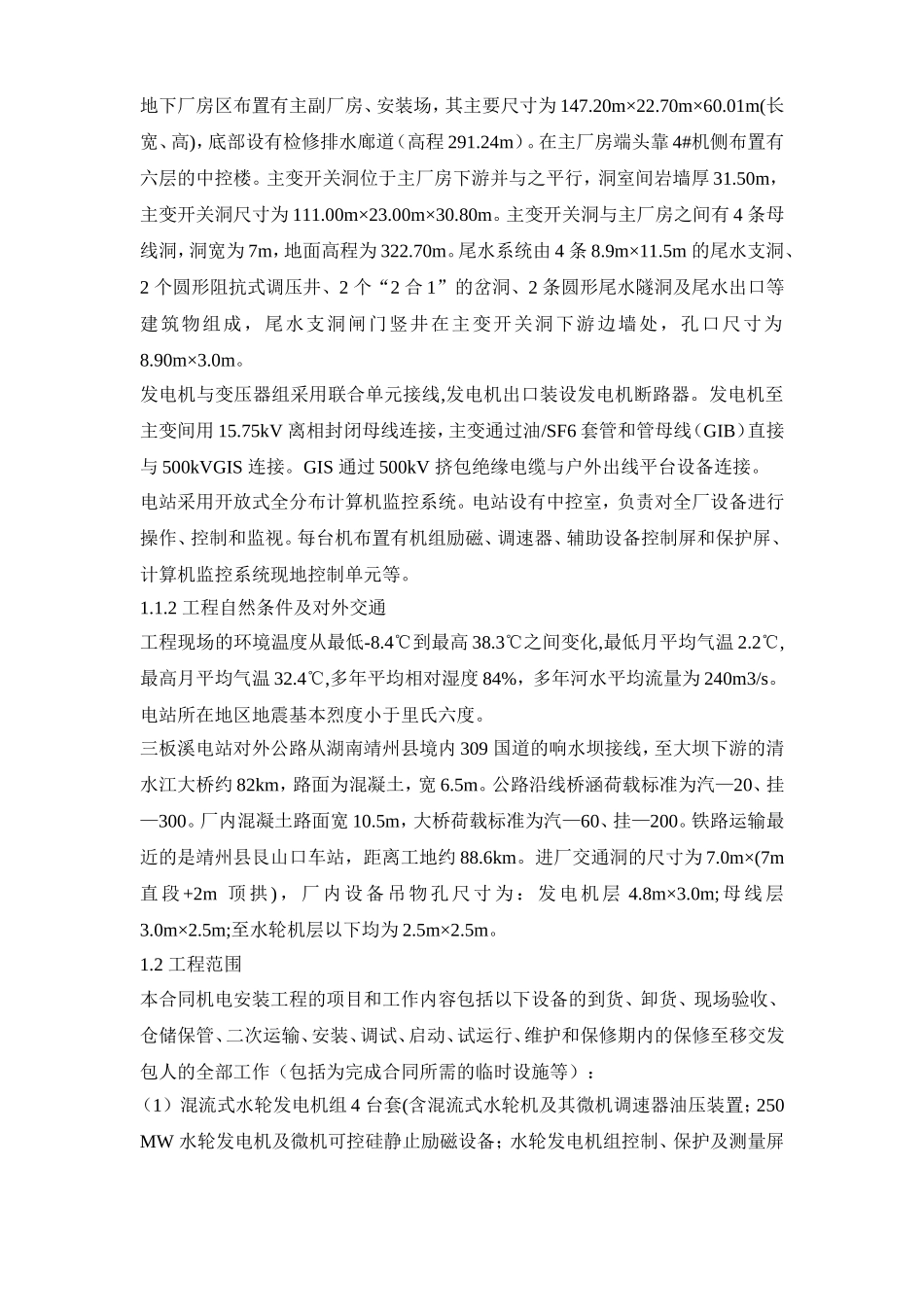

目录第一章工程概述.....................................................2第二章施工总平面布置..............................................10第三章施工组织及资源配置..........................................34第四章工程施工进度计划............................................48第五章工程施工管理................................................58第六章质量控制与检验..............................................82第七章安全生产文明施工环境保护...................................103第八章施工技术方案专题说明.......................................129工程概述1.1工程概况1.1.1概况某水电站位于沅水干流上游河段的清水江中下游，贵州省黔东南苗族侗族自治州锦屏县境内,上距剑河县城80km，下距锦屏县城25km，是沅水干流15个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。电站为I等工程，工程规模为大（I）型。工程枢纽布置为：河床布置主坝，左岸布置副坝，坝型均为混凝土面板堆石坝，地下引水发电系统布置在右岸。水库正常蓄水位475m，相应库容37.48亿m3，有效库容26.16亿m3。引水发电系统由三大系统组成：引水系统、厂房系统和尾水系统。主要由引水洞、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物组成。地下厂房内装有4台单机容量为250MW的立轴混流式水轮发电机组，采用一机一洞引水的布置方式，尾水系统采用2机共用一个调压井和一条尾水隧洞的布置型式。电站保证出力234.9MW，多年平均发电量约24.28亿kW·h，以一回500kV电压等级接入湖南电网的邵阳变电站。电站在系统中担任调峰、调频和事故备用地下厂房区布置有主副厂房、安装场，其主要尺寸为147.20m×22.70m×60.01m(长宽、高)，底部设有检修排水廊道（高程291.24m）。在主厂房端头靠4#机侧布置有六层的中控楼。主变开关洞位于主厂房下游并与之平行，洞室间岩墙厚31.50m，主变开关洞尺寸为111.00m×23.00m×30.80m。主变开关洞与主厂房之间有4条母线洞，洞宽为7m，地面高程为322.70m。尾水系统由4条8.9m×11.5m的尾水支洞、2个圆形阻抗式调压井、2个“2合1”的岔洞、2条圆形尾水隧洞及尾水出口等建筑物组成，尾水支洞闸门竖井在主变开关洞下游边墙处，孔口尺寸为8.90m×3.0m。发电机与变压器组采用联合单元接线,发电机出口装设发电机断路器。发电机至主变间用15.75kV离相封闭母线连接，主变通过油/SF6套管和管母线（GIB）直接与500kVGIS连接。GIS通过500kV挤包绝缘电缆与户外出线平台设备连接。电站采用开放式全分布计算机监控系统。电站设有中控室，负责对全厂设备进行操作、控制和监视。每台机布置有机组励磁、调速器、辅助设备控制屏和保护屏、计算机监控系统现地控制单元等。1.1.2工程自然条件及对外交通工程现场的环境温度从最低-8.4℃到最高38.3℃之间变化,最低月平均气温2.2℃,最高月平均气温32.4℃,多年平均相对湿度84%，多年河水平均流量为240m3/s。电站所在地区地震基本烈度小于里氏六度。三板溪电站对外公路从湖南靖州县境内309国道的响水坝接线，至大坝下游的清水江大桥约82km，路面为混凝土，宽6.5m。公路沿线桥涵荷载标准为汽—20、挂—300。厂内混凝土路面宽10.5m，大桥荷载标准为汽—60、挂—200。铁路运输最近的是靖州县艮山口车站，距离工地约88.6km。进厂交通洞的尺寸为7.0m×(7m直段+2m顶拱)，厂内设备吊物孔尺寸为：发电机层4.8m×3.0m;母线层3.0m×2.5m;至水轮机层以下均为2.5m×2.5m。1.2工程范围本合同机电安装工程的项目和工作内容包括以下设备的到货、卸货、现场验收、仓储保管、二次运输、安装、调试、启动、试运行、维护和保修期内的保修至移交发包人的全部工作（包括为完成合同所需的临时设施等）：（1）混流式水轮发电机组4台套(含混流式水轮机及其微机调速器油压装置；250MW水轮发电机及微机可控硅静止励磁设备；水轮发电机组控制、保护及测量屏柜等；机组单元内油、气、水、量测...
