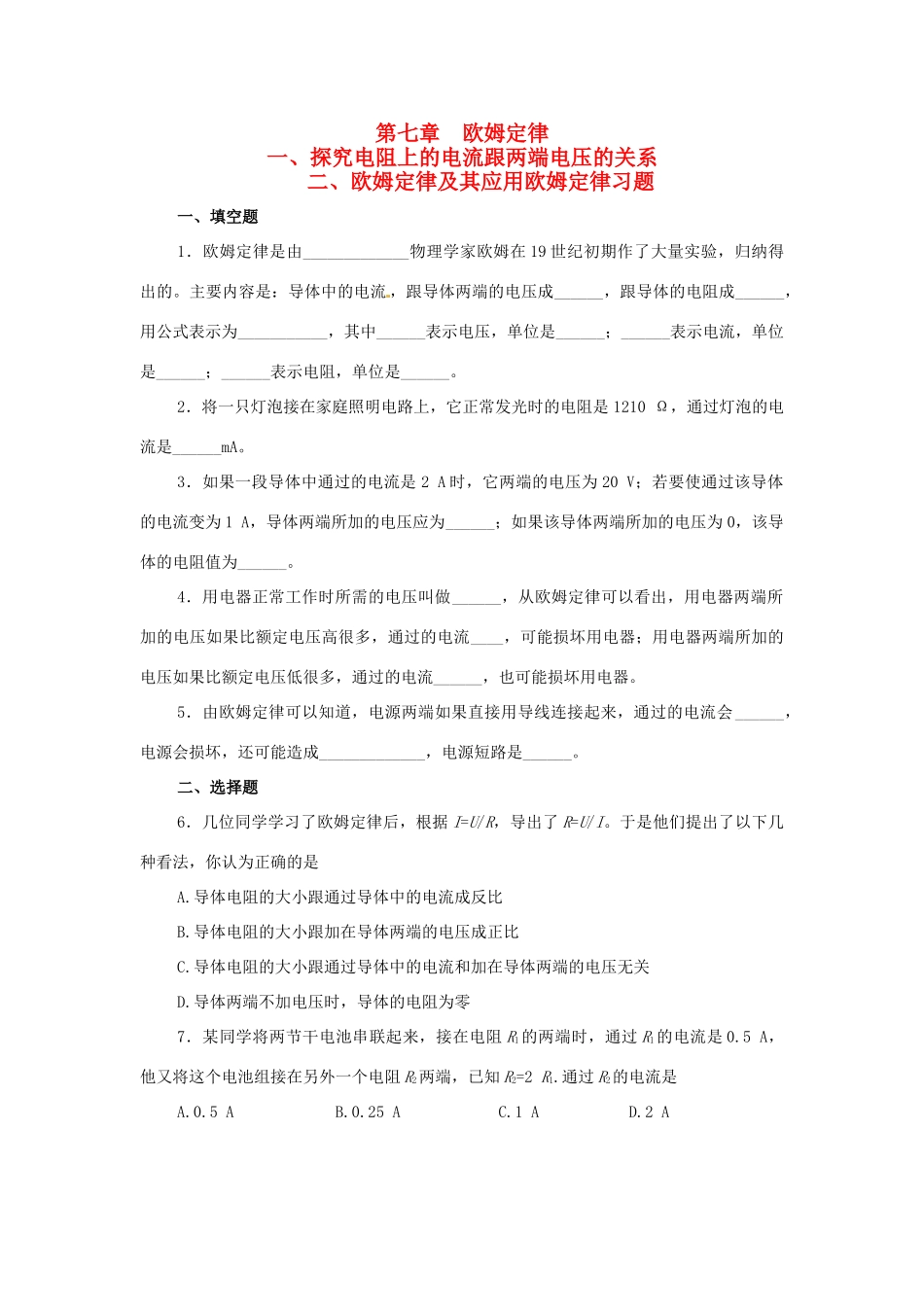

第七章欧姆定律一、探究电阻上的电流跟两端电压的关系二、欧姆定律及其应用欧姆定律习题一、填空题1．欧姆定律是由_____________物理学家欧姆在19世纪初期作了大量实验，归纳得出的。主要内容是：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______，用公式表示为___________，其中______表示电压，单位是______；______表示电流，单位是______；______表示电阻，单位是______。2．将一只灯泡接在家庭照明电路上，它正常发光时的电阻是1210Ω，通过灯泡的电流是______mA。3．如果一段导体中通过的电流是2A时，它两端的电压为20V；若要使通过该导体的电流变为1A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体的电阻值为______。4．用电器正常工作时所需的电压叫做______，从欧姆定律可以看出，用电器两端所加的电压如果比额定电压高很多，通过的电流____，可能损坏用电器；用电器两端所加的电压如果比额定电压低很多，通过的电流______，也可能损坏用电器。5．由欧姆定律可以知道，电源两端如果直接用导线连接起来，通过的电流会______，电源会损坏，还可能造成_____________，电源短路是______。二、选择题6．几位同学学习了欧姆定律后，根据I=U/R，导出了R=U/I。于是他们提出了以下几种看法，你认为正确的是A.导体电阻的大小跟通过导体中的电流成反比B.导体电阻的大小跟加在导体两端的电压成正比C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D.导体两端不加电压时，导体的电阻为零7．某同学将两节干电池串联起来，接在电阻R1的两端时，通过R1的电流是0.5A，他又将这个电池组接在另外一个电阻R2两端，已知R2=2R1.通过R2的电流是A.0.5AB.0.25AC.1AD.2A三、实验题10．做“研究电阻R上的电流跟电压的关系”的实验时，所给的实验器材如图4—3所示。（1）请你按实验要求用线将实物连接起来。图4—3（2）某同学测出的数据如下表所示，请你作出通过电阻的电流跟电压的关系的图线（横轴为I，纵轴为U）。电阻（Ω）电压（V）电流（A）151.50.11530.2154.50.31560.4（3）该同学经过分析实验数据，得出的结论是：电阻不变时，导体两端的电压跟电流成正比。你认为该同学的结论正确吗？你的结论是什么？第二部分：1.在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据。根据这组数据，可以得到的结论是（）导体两端电压（V）导体电阻（Ω）通过导体的电流（A）422441480.5A.导体电阻一定时，导体两端的电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比C.导体两端电压一定时，导体的电阻和通过导体的电流成反比D.导体两端电压一定时，通过导体的电流和导体的电阻成反比2.一段导体两端加3V电压时，电流为0.6A，如果两端电压再增加1.5V时，通过导体的电流和导体的电阻各是___________，___________。3.当电路发生短路时，电路中的_________很大，会使导线的温度升高，严重时能造成_________。4.将图7-1-1中的实物连成实物图。要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。图7-1-110分钟训练(强化类训练，可用于课中)1.小华学完电流、电压、电阻的有关知识后，在笔记本上记录了班上同学们关于电流、电压和电阻的一些说法，你认为正确的是（）A.有电流通过的电阻两端，一定有电压存在B.没有电流通过的导体，没有电阻C.导体两端电压为零时，电阻也为零D.电路两端有电压时，电路中一定有电流2.小明同学连接了图7-1-2所示的实验电路。实验时，他注意比较了电路在开关闭合前、后的现象。下列符合观察事实的是（）图7-1-2A.开关闭合前、后，灯泡均能发光B.开关闭合后，电压表的读数变小C.开关闭合后，电流表的读数变小D.开关闭合前、后，电压表读数均为电源电压3.关于公式R=U/I，以下说法中正确的是（）A.加在导体两端的电压越大，导体的电阻就越大B.通过导体的电流越大，导体电阻越小C.导体的电阻数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比4.如图7-1-3...
