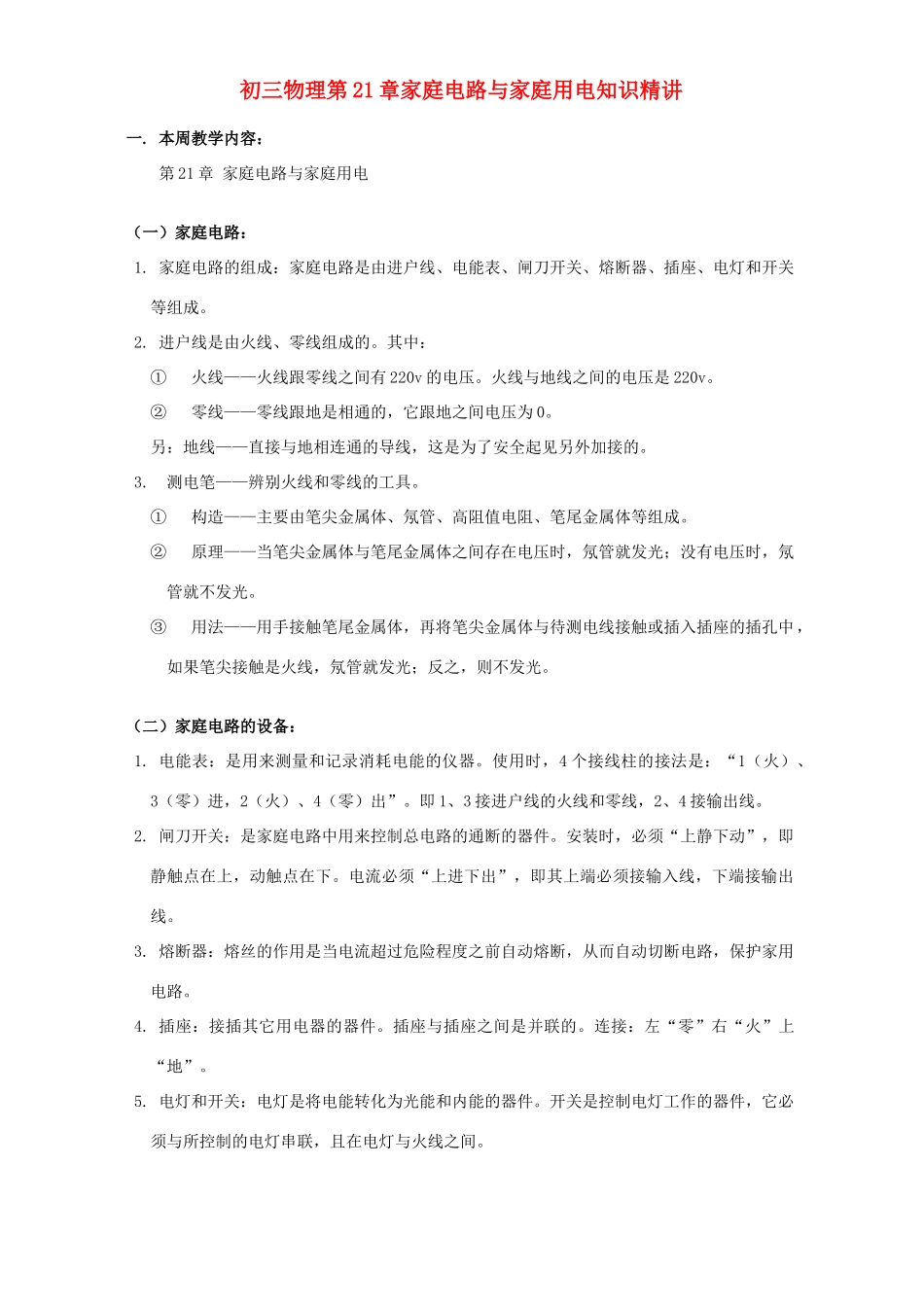

初三物理第21章家庭电路与家庭用电知识精讲一.本周教学内容：第21章家庭电路与家庭用电（一）家庭电路：1.家庭电路的组成：家庭电路是由进户线、电能表、闸刀开关、熔断器、插座、电灯和开关等组成。2.进户线是由火线、零线组成的。其中：①火线——火线跟零线之间有220v的电压。火线与地线之间的电压是220v。②零线——零线跟地是相通的，它跟地之间电压为0。另：地线——直接与地相连通的导线，这是为了安全起见另外加接的。3.测电笔——辨别火线和零线的工具。①构造——主要由笔尖金属体、氖管、高阻值电阻、笔尾金属体等组成。②原理——当笔尖金属体与笔尾金属体之间存在电压时，氖管就发光；没有电压时，氖管就不发光。③用法——用手接触笔尾金属体，再将笔尖金属体与待测电线接触或插入插座的插孔中，如果笔尖接触是火线，氖管就发光；反之，则不发光。（二）家庭电路的设备：1.电能表：是用来测量和记录消耗电能的仪器。使用时，4个接线柱的接法是：“1（火）、3（零）进，2（火）、4（零）出”。即1、3接进户线的火线和零线，2、4接输出线。2.闸刀开关：是家庭电路中用来控制总电路的通断的器件。安装时，必须“上静下动”，即静触点在上，动触点在下。电流必须“上进下出”，即其上端必须接输入线，下端接输出线。3.熔断器：熔丝的作用是当电流超过危险程度之前自动熔断，从而自动切断电路，保护家用电路。4.插座：接插其它用电器的器件。插座与插座之间是并联的。连接：左“零”右“火”上“地”。5.电灯和开关：电灯是将电能转化为光能和内能的器件。开关是控制电灯工作的器件，它必须与所控制的电灯串联，且在电灯与火线之间。（三）白炽灯：1.发光原理：白炽灯是根据电流的热效应制成的发光器件。白炽灯工作时，电流通过灯丝，灯丝温度高达2000℃以上，呈白炽状态，发出的光呈白光。2.两种类型：①螺丝口灯泡和灯头――接线时，一定要将灯头的螺旋套与零线相接。电流流过灯泡时，必须按序进行：火线→灯头金属片→灯泡锡块→灯丝→灯泡螺旋→灯头螺旋套→零线。②卡口灯泡和灯头---接线时，无须按序进行。灯泡的连接：火线→开关→灯头（灯顶→灯边）→零线。3.内部结构：①灯丝：是用钨丝制成的，这是由于钨的熔点是金属中最高的。②玻璃泡的主要作用：是防止灯丝氧化。普通白炽灯的灯泡内常抽成真空，就可以避免氧化。一般60瓦以上的灯泡内还充有氮气、氩气等气体，以阻碍灯丝在高温下升华。（四）熔丝：1.过载——由于用电器用得太多，而使电路中的总电流超过安全电流值。短路——火线与零线不通过用电器而直接用导线相连。2.熔丝：①作用——当电路中有过强的电流通过时，熔丝便产生较多的热量，使它的温度达到熔点，于是熔丝就熔断而自动地切断电路，起到了电路的作用。②规格——熔丝的规格常用额定电流来表示。若通过的电流小于或等于熔丝的额定电流时，熔丝正常通电；若电流超过额定电流而达到熔断电流时，它就会熔断。3.选用原则——选用熔丝时，应使它的额定电流等于或略大于电路中的最大正常工作电流。（五）安全用电1.安全用电的原则：①防止人体接触到火线。（电灯的开关接在火线上；螺口灯泡的螺旋套接在零线上；明插座应高于地面1.8m；三眼插座应有地线。）②警惕本来不该带电的物体带了电。（防止电气设备中的绝缘体受潮、损坏）③不靠近高压带电体。2．安全用电必须做到“四不”：不接触电压高于36v的带电体；不靠近高压带电体；不弄湿用电器；不损坏电气设备中的绝缘体。疑难解析：1.测电笔是常用的电功工具，用它可以辨别火线和零线，使用时注意：（1）高阻值的电阻不可以用其它一般电阻代替。（2）使用时人的手指必须与笔尾金属体接触而不能与笔尖金属体接触。2.合理选择熔丝---熔丝的规格很多，不同规格的熔丝，额定电流和熔断电流都不同。在选择熔丝时，要遵循这条原则：熔丝的额定电流要等于或略大于电路中所有电器正常工作时的电流总和。在计算实际电路的工作电流时，通常有两种方法：①根据欧姆定律I=U/R计算。②根据电功率变形公式I=P/U计算。第二种方法是计算实际电路的常用方法。1.某位同学根据家庭电路画出如图所示的电路，图中器件...
