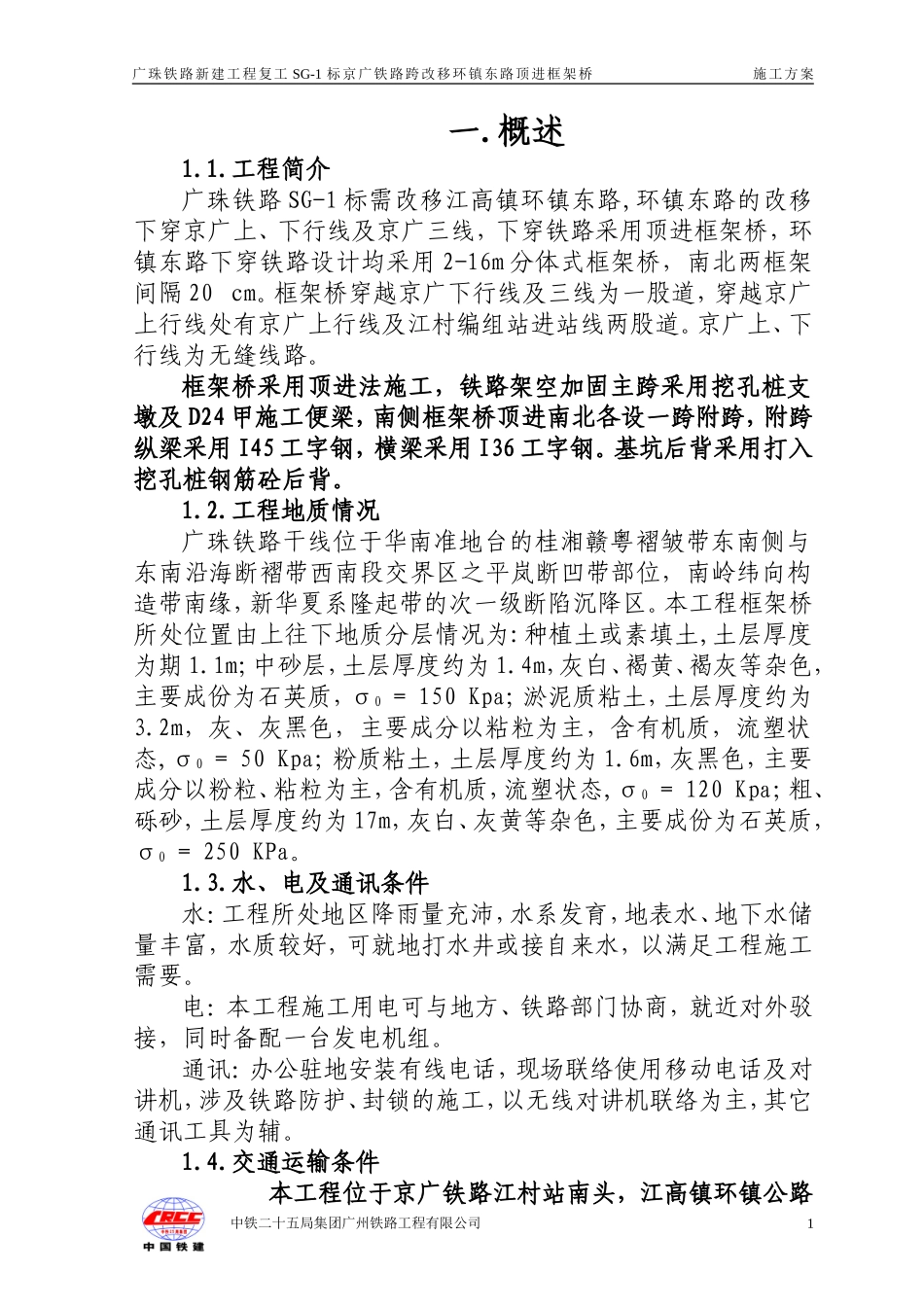

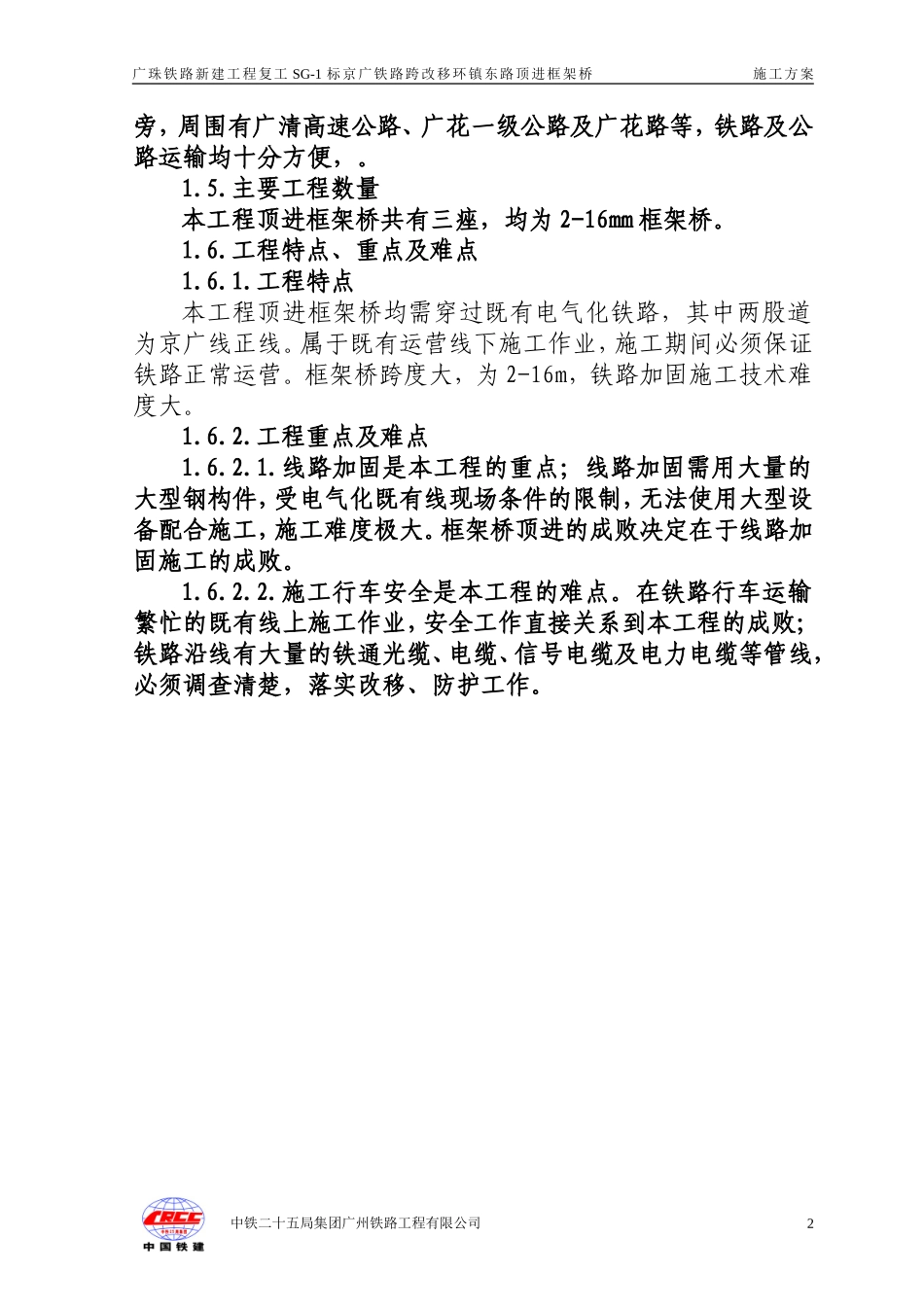

广珠铁路新建工程复工SG-1标京广铁路跨改移环镇东路顶进框架桥施工方案一.概述1.1.工程简介广珠铁路SG-1标需改移江高镇环镇东路,环镇东路的改移下穿京广上、下行线及京广三线，下穿铁路采用顶进框架桥，环镇东路下穿铁路设计均采用2-16m分体式框架桥，南北两框架间隔20cm。框架桥穿越京广下行线及三线为一股道，穿越京广上行线处有京广上行线及江村编组站进站线两股道。京广上、下行线为无缝线路。框架桥采用顶进法施工，铁路架空加固主跨采用挖孔桩支墩及D24甲施工便梁，南侧框架桥顶进南北各设一跨附跨，附跨纵梁采用I45工字钢，横梁采用I36工字钢。基坑后背采用打入挖孔桩钢筋砼后背。1.2.工程地质情况广珠铁路干线位于华南准地台的桂湘赣粤褶皱带东南侧与东南沿海断褶带西南段交界区之平岚断凹带部位，南岭纬向构造带南缘，新华夏系隆起带的次一级断陷沉降区。本工程框架桥所处位置由上往下地质分层情况为:种植土或素填土,土层厚度为期1.1m；中砂层，土层厚度约为1.4m，灰白、褐黄、褐灰等杂色，主要成份为石英质，σ0=150Kpa；淤泥质粘土，土层厚度约为3.2m，灰、灰黑色，主要成分以粘粒为主，含有机质，流塑状态,σ0=50Kpa；粉质粘土，土层厚度约为1.6m，灰黑色，主要成分以粉粒、粘粒为主，含有机质，流塑状态,σ0=120Kpa；粗、砾砂，土层厚度约为17m，灰白、灰黄等杂色，主要成份为石英质，σ0=250KPa。1.3.水、电及通讯条件水：工程所处地区降雨量充沛，水系发育，地表水、地下水储量丰富，水质较好，可就地打水井或接自来水，以满足工程施工需要。电：本工程施工用电可与地方、铁路部门协商，就近对外驳接，同时备配一台发电机组。通讯：办公驻地安装有线电话，现场联络使用移动电话及对讲机，涉及铁路防护、封锁的施工，以无线对讲机联络为主，其它通讯工具为辅。1.4.交通运输条件本工程位于京广铁路江村站南头，江高镇环镇公路中铁二十五局集团广州铁路工程有限公司1广珠铁路新建工程复工SG-1标京广铁路跨改移环镇东路顶进框架桥施工方案旁，周围有广清高速公路、广花一级公路及广花路等，铁路及公路运输均十分方便，。1.5.主要工程数量本工程顶进框架桥共有三痤，均为2-16mm框架桥。1.6.工程特点、重点及难点1.6.1.工程特点本工程顶进框架桥均需穿过既有电气化铁路，其中两股道为京广线正线。属于既有运营线下施工作业，施工期间必须保证铁路正常运营。框架桥跨度大，为2-16m，铁路加固施工技术难度大。1.6.2.工程重点及难点1.6.2.1.线路加固是本工程的重点；线路加固需用大量的大型钢构件，受电气化既有线现场条件的限制，无法使用大型设备配合施工，施工难度极大。框架桥顶进的成败决定在于线路加固施工的成败。1.6.2.2.施工行车安全是本工程的难点。在铁路行车运输繁忙的既有线上施工作业，安全工作直接关系到本工程的成败；铁路沿线有大量的铁通光缆、电缆、信号电缆及电力电缆等管线，必须调查清楚，落实改移、防护工作。中铁二十五局集团广州铁路工程有限公司2广珠铁路新建工程复工SG-1标京广铁路跨改移环镇东路顶进框架桥施工方案二.总体施工组织及规划2.1.总平面布置根据现场的场地条件,三座框架桥的顶进工作坑均设在线路左侧，顶进由左向右进行顶进。计划在京广下行线与三线间的场地设钢筋加工场、模板加工场及顶进设备堆放场，三个框架桥的钢筋、模板加工场在此场地加工，京广上、下行线的钢筋、模板在此区加工好后场内小转运至线路左侧工作坑。工作坑开挖前须对铁路两侧的既有道路进行改移，设置临时道路确保既有道路的通行。施工平面布置详见总平面布置图。2.2.施工总体安排2.2.1.总体工期安排本顶进框架桥是京广铁路改线的关键部位，对广珠铁路的接轨施工产生控制作用，因此顶进框架桥施工必须按项目总体工期要求的开工日期开工，确保项目的总体工期要求。本工程计划于2008年5月15日开始施工准备工作，2008年12月30日完成，总工期230日历天。2.2.2.总体施工原则及顺序遵循“分项实施，突出重点，合理安排，统筹兼顾”的总体思路，配备充足的劳力和机械设备，合理配置生产要素，组织专业队伍，采取技术措施确保质量及安全，坚持雨季施工不间断。总体施工...
