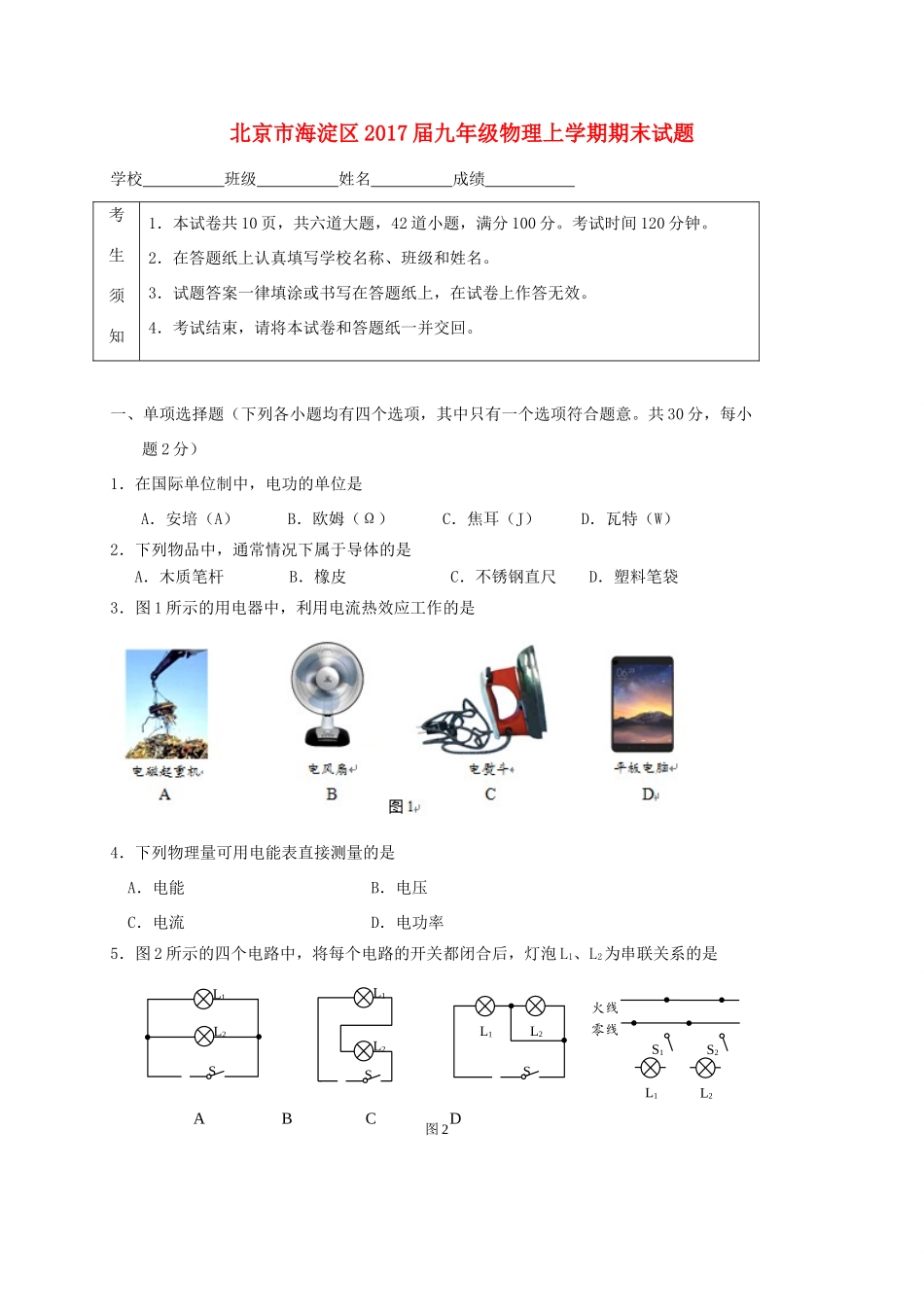

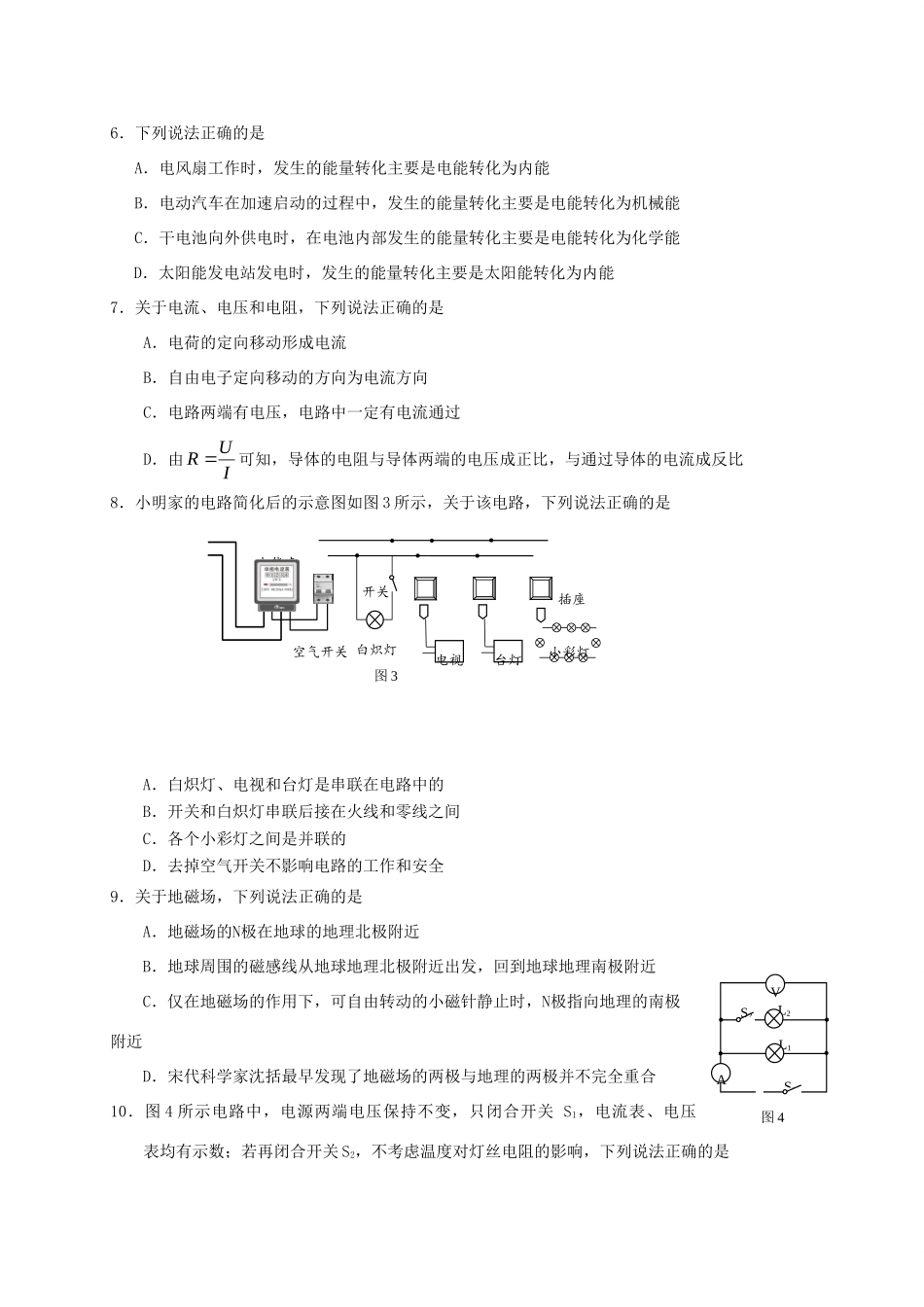

北京市海淀区2017届九年级物理上学期期末试题学校班级姓名成绩考生须知1．本试卷共10页，共六道大题，42道小题，满分100分。考试时间120分钟。2．在答题纸上认真填写学校名称、班级和姓名。3．试题答案一律填涂或书写在答题纸上，在试卷上作答无效。4．考试结束，请将本试卷和答题纸一并交回。一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）1．在国际单位制中，电功的单位是A．安培（A）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）2．下列物品中，通常情况下属于导体的是A．木质笔杆B．橡皮C．不锈钢直尺D．塑料笔袋3．图1所示的用电器中，利用电流热效应工作的是4．下列物理量可用电能表直接测量的是A．电能B．电压C．电流D．电功率5．图2所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的是ABCD图2SL2L1SL1L2L1S1L2S2火线零线SL1L26．下列说法正确的是A．电风扇工作时，发生的能量转化主要是电能转化为内能B．电动汽车在加速启动的过程中，发生的能量转化主要是电能转化为机械能C．干电池向外供电时，在电池内部发生的能量转化主要是电能转化为化学能D．太阳能发电站发电时，发生的能量转化主要是太阳能转化为内能7．关于电流、电压和电阻，下列说法正确的是A．电荷的定向移动形成电流B．自由电子定向移动的方向为电流方向C．电路两端有电压，电路中一定有电流通过D．由IUR可知，导体的电阻与导体两端的电压成正比，与通过导体的电流成反比8．小明家的电路简化后的示意图如图3所示，关于该电路，下列说法正确的是A．白炽灯、电视和台灯是串联在电路中的B．开关和白炽灯串联后接在火线和零线之间C．各个小彩灯之间是并联的D．去掉空气开关不影响电路的工作和安全9．关于地磁场，下列说法正确的是A．地磁场的N极在地球的地理北极附近B．地球周围的磁感线从地球地理北极附近出发，回到地球地理南极附近C．仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的南极附近D．宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合10．图4所示电路中，电源两端电压保持不变，只闭合开关S1，电流表、电压表均有示数；若再闭合开关S2，不考虑温度对灯丝电阻的影响，下列说法正确的是S2L1L2S1图4AV图3电能表空气开关白炽灯电视台灯小彩灯开关插座A．电压表的示数变大B．电流表的示数变大C．电路的总电阻变大D．电路的总功率变小11．图5所示电路中，R为定值电阻，电源两端电压保持不变。闭合开关S后，电路中元件均正常工作，将滑动变阻器的滑片P向左移动，下列说法正确的是（不计温度对电阻的影响）A．电流表的示数变小B．电压表的示数变小C．电路消耗的总功率变小D．电压表与电流表的示数之比不变R153V0510150123|||||||||||||||||||||||||||||||指示灯开关+图50.63A00.20.40.6|||||||||||||||||||||||||||||||0123SP12．北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线。该线路连接北京城区与门头沟区，全长10.2km，计划2017年全线通车。列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达100km/h。图6为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为A．异名磁极相互吸引B．同名磁极相互吸引C．异名磁极相互排斥D．同名磁极相互排斥13．如图7所示，电源两端电压恒定，小灯泡L1和L2分别标有“2.5V0.3A”和“3.8V0.3A”字样（不考虑温度对灯丝电阻的影响）。当S1、S2都闭合时，灯泡L2正常发光。当S1闭合、S2断开时，下列说法正确的是A．两盏灯的总功率小于1.14WB．L1两端的电压与L2两端的电压之比为38:25C．L1的实际功率大于L2的实际功率D．L1的额定功率大于L2的额定功率14．晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作。图8所示为该充电器铭牌的部分内容，发生这一现象的原因可能是A．插头与这个插座接触不良形成了断路B．插头插入这个插座前，火线和零线就已相互接触形成了短路C．插头插入这个插座时，火线和零线相互接触形成了短路D．充电器消耗的功率过大，导致干路电流过大，空...
