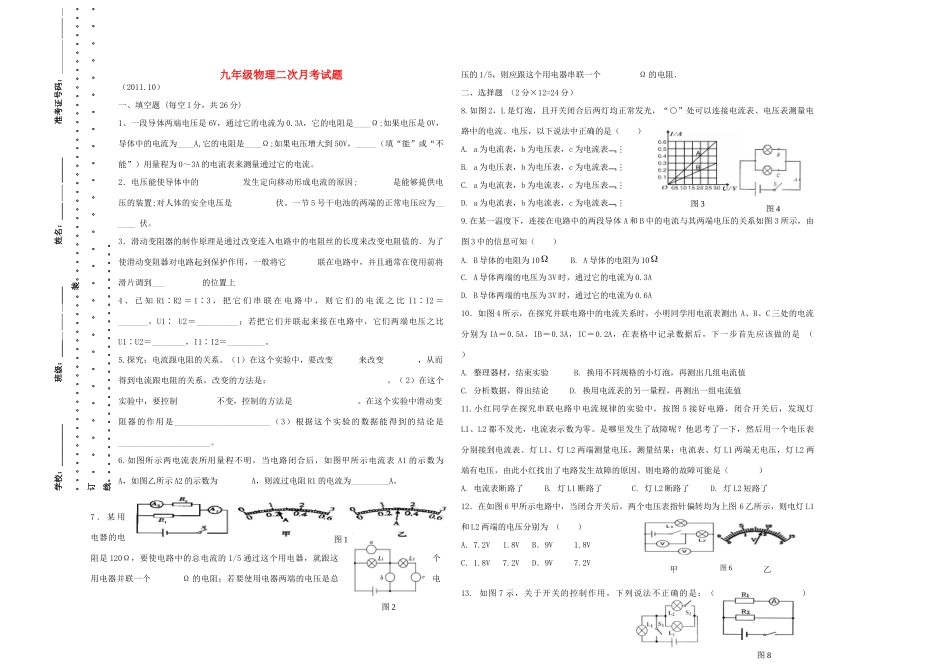

九年级物理二次月考试题（2011.10）一、填空题(每空1分，共26分)1、一段导体两端电压是6V，通过它的电流为0.3A，它的电阻是____Ω;如果电压是0V，导体中的电流为____A,它的电阻是____Ω;如果电压增大到50V，_____（填“能”或“不能”）用量程为0～3A的电流表来测量通过它的电流。2．电压能使导体中的发生定向移动形成电流的原因;是能够提供电压的装置;对人体的安全电压是伏。一节5号干电池的两端的正常电压应为______伏。3．滑动变阻器的制作原理是通过改变连入电路中的电阻丝的长度来改变电阻值的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到___的位置上4、已知R1∶R2＝1∶3，把它们串联在电路中，则它们的电流之比I1∶I2＝_______，U1∶U2＝__________；若把它们并联起来接在电路中，它们两端电压之比U1∶U2＝________，I1∶I2＝_________。5.探究：电流跟电阻的关系。（1）在这个实验中，要改变来改变，从而得到电流跟电阻的关系，改变的方法是：。（2）在这个实验中，要控制不变，控制的方法是。在这个实验中滑动变阻器的作用是_______________________（3）根据这个实验的数据能得到的结论是______________________。6.如图所示两电流表所用量程不明，当电路闭合后，如图甲所示电流表A1的示数为A，如图乙所示A2的示数为A，则流过电阻R1的电流为_________A。7．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个Ω的电阻．二、选择题（2分×12=24分）8.如图2，L是灯泡，且开关闭合后两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流表9.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图3中的信息可知（）A.B导体的电阻为10B.A导体的电阻为10C.A导体两端的电压为3V时，通过它的电流为0.3AD.B导体两端的电压为3V时，通过它的电流为0.6A10．如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（）A.整理器材，结束实验B.换用不同规格的小灯泡，再测出几组电流值C.分析数据，得出结论D.换用电流表的另一量程，再测出一组电流值11.小红同学在探究串联电路中电流规律的实验中，按图5接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因。则电路的故障可能是（）A.电流表断路了B.灯L1断路了C.灯L2断路了D.灯L2短路了12．在如图6甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图6乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V1.8VB．9V1.8VC．1.8V7.2VD．9V7.2V13.如图7示，关于开关的控制作用，下列说法不正确的是：（）图2图3图4图6乙甲图8图1学校：＿＿＿＿＿班级：＿＿＿____＿＿＿姓名：＿＿____＿＿＿准考证号码：＿＿＿＿_____＿。。。。。。。。。。。。。。。。。。。。。。。装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。订。。。。。。。。。。。。。。。。。。。。。。。。。。。。线。。。。。。。。。。。。。。。。。。。。。。。。。。。。。A、当S1、S2都闭合时，灯L2、L3发光B、只闭合S2，灯L1、L3不发光C、只让灯L3发光，应该只闭合S1D、当S1、S2都断开时，灯L1、L3发光。图714.如图8所示电路中，R1＝20Ω，电流表示数为0.3A，总电流为0.5Ａ，则通过R2的电流及电阻R2的阻值分别为（）A．1.5A4ΩB．0.6A10ΩC．0.4A40ΩD．0.2A30Ω15.将标有“8V2A”的灯泡L1和标有“12V3A”的灯泡L2串联后接到电压为20V的电...
