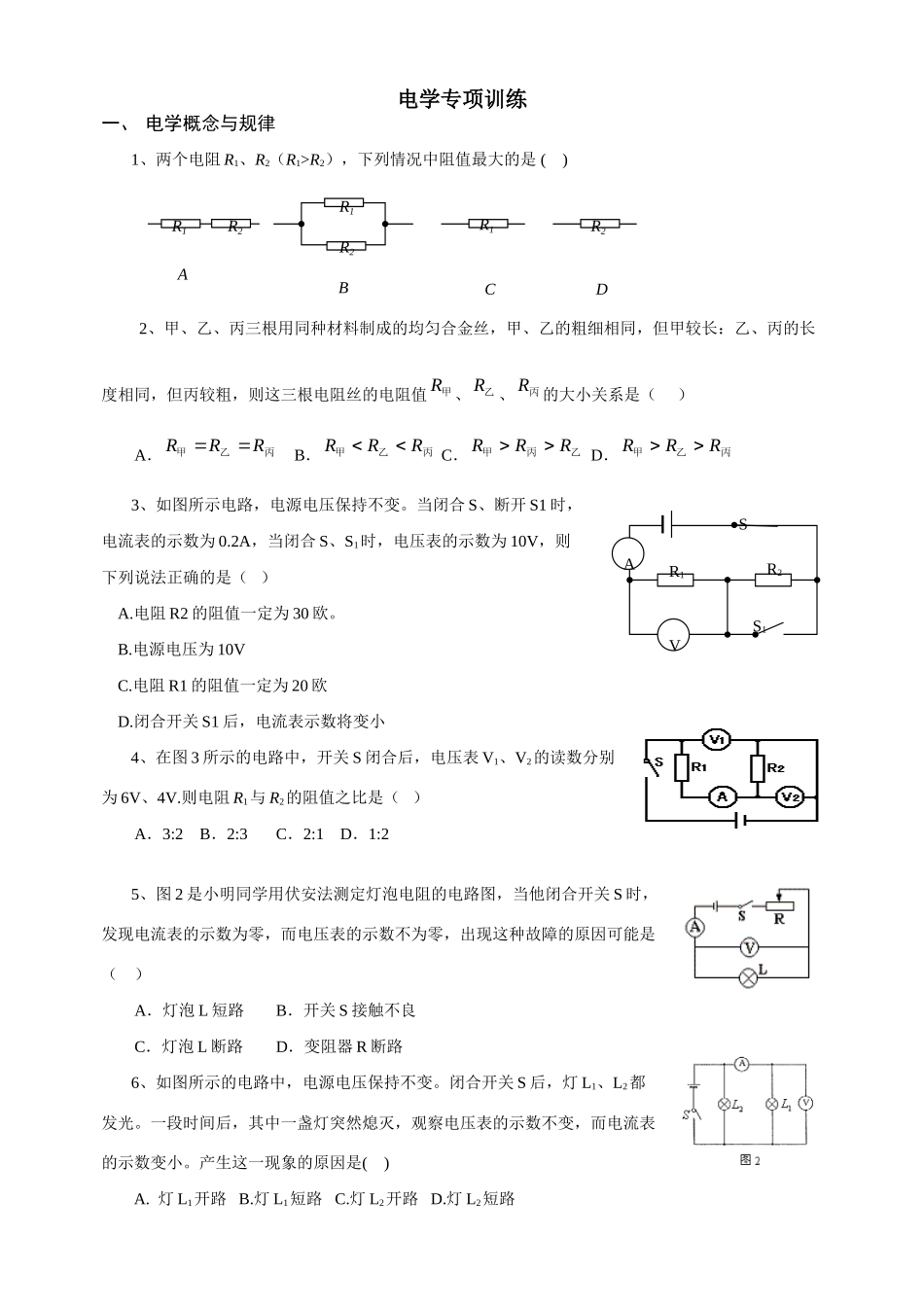

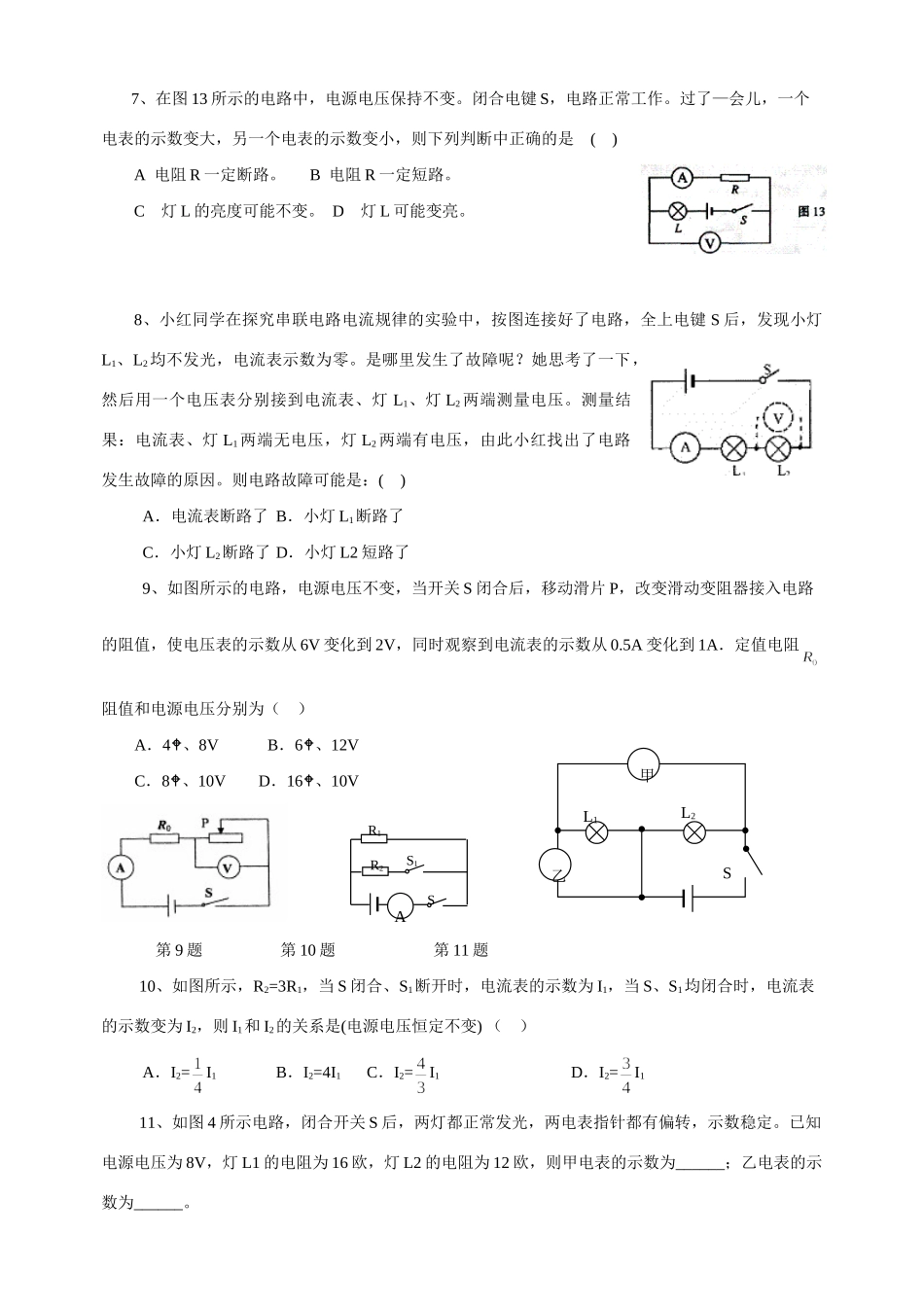

电学专项训练一、电学概念与规律1、两个电阻R1、R2（R1>R2），下列情况中阻值最大的是()2、甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长：乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值甲R、乙R、丙R的大小关系是（）A．丙乙甲RRRB．丙乙甲RRRC．乙丙甲RRRD．丙乙甲RRR3、如图所示电路，电源电压保持不变。当闭合S、断开S1时，电流表的示数为0.2A，当闭合S、S1时，电压表的示数为10V，则下列说法正确的是（）A.电阻R2的阻值一定为30欧。B.电源电压为10VC.电阻R1的阻值一定为20欧D.闭合开关S1后，电流表示数将变小4、在图3所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6V、4V.则电阻R1与R2的阻值之比是（）A．3:2B．2:3C．2:1D．1:25、图2是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A．灯泡L短路B．开关S接触不良C．灯泡L断路D．变阻器R断路6、如图所示的电路中，电源电压保持不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。产生这一现象的原因是()A.灯L1开路B.灯L1短路C.灯L2开路D.灯L2短路ABCDR1R2R1R1R2R2VAR1R2SS17、在图13所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了—会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是()A电阻R一定断路。B电阻R一定短路。C灯L的亮度可能不变。D灯L可能变亮。8、小红同学在探究串联电路电流规律的实验中，按图连接好了电路，全上电键S后，发现小灯L1、L2均不发光，电流表示数为零。是哪里发生了故障呢？她思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压。测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因。则电路故障可能是：()A．电流表断路了B．小灯L1断路了C．小灯L2断路了D．小灯L2短路了9、如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻阻值和电源电压分别为（）A．4、8VB．6、12VC．8、10VD．16、10V第9题第10题第11题10、如图所示，R2=3R1，当S闭合、S1断开时，电流表的示数为I1，当S、S1均闭合时，电流表的示数变为I2，则I1和I2的关系是(电源电压恒定不变)（）A．I2=I1B．I2=4I1C．I2=I1D．I2=I111、如图4所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8V，灯L1的电阻为16欧，灯L2的电阻为12欧，则甲电表的示数为______；乙电表的示数为______。AR1R2S1S甲乙L1L2S12、如图8所示，甲乙两个小灯泡连接在电路中（R甲>R乙），①②③可能是电流表或电压表。那么（）A.如果①②是电流表，③是电压表，则甲灯比乙灯亮B.如果①②是电压表，③是电流表，则乙灯比甲灯亮C.如果①③是电压表，②是电流表，则甲灯比乙灯暗D.如果①③是电流表，②是电压表，则乙灯比甲灯亮13、如图4所示的电路中，当S闭合后，电压表的示数为4伏，电压表的示数为6伏，电流表A的示数为1安，且将和对换位置后，电流表、电压表示数均不变，则电源电压为__________伏。14、图7所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数__________，电压表的示数____________（填“变大”、“变小”或“不变”）.15、某同学在做“用电流表测电流”的实验中，所用电路如图8甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A；A2的读数是_____A。如图所示，是用电流表A、单刀双掷开关S、电阻箱R＇和已知电阻Ro来测量未知电阻Rx阻值的电路图现将开关S拨到a，此时电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值。当电流表的示数为0.5I时，电阻箱的阻值为R，则被测电阻Rx的阻值为（）A．23RoRB．ＲC．2RoRD．RoRRRo二、图像综合1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数...
