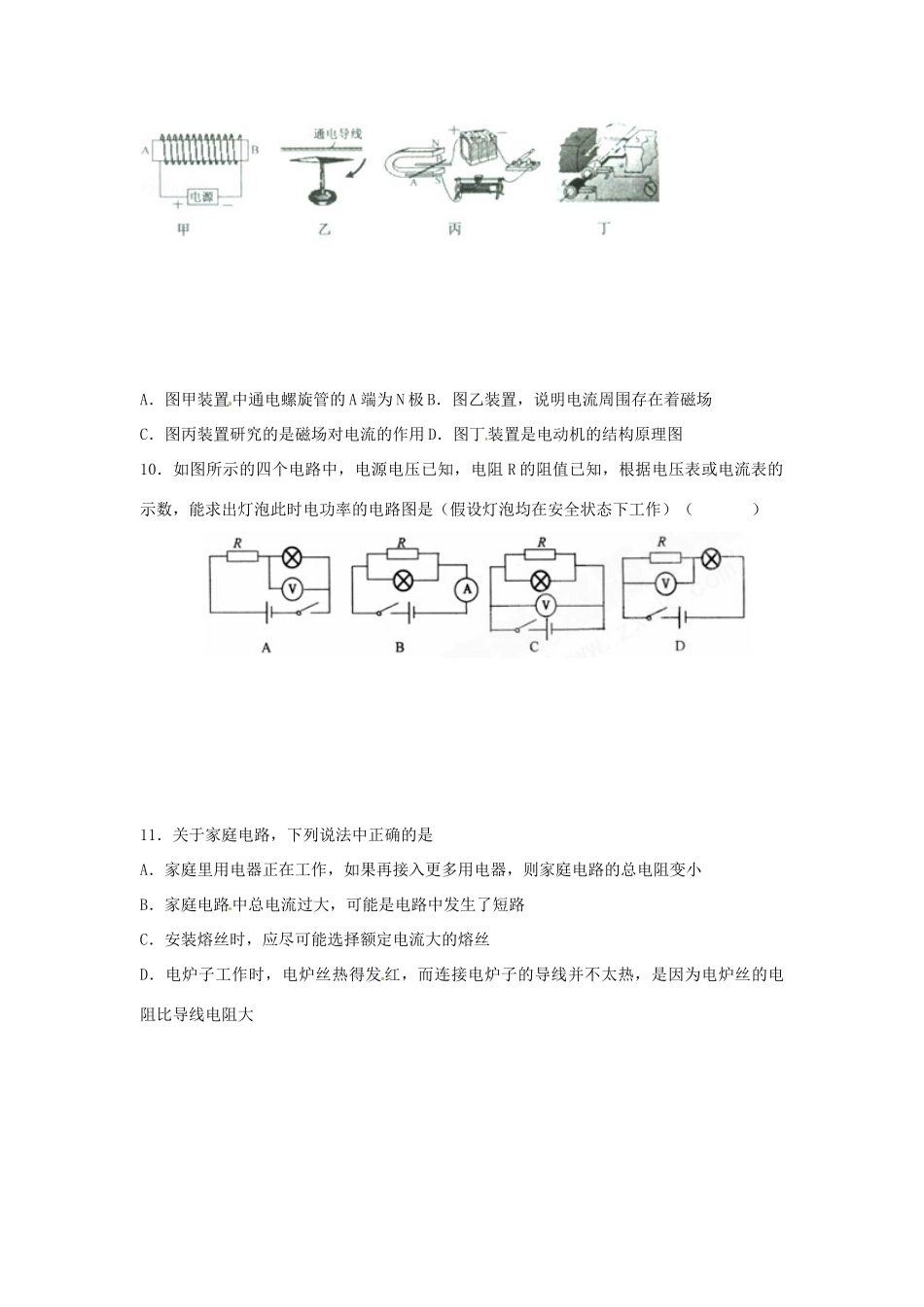

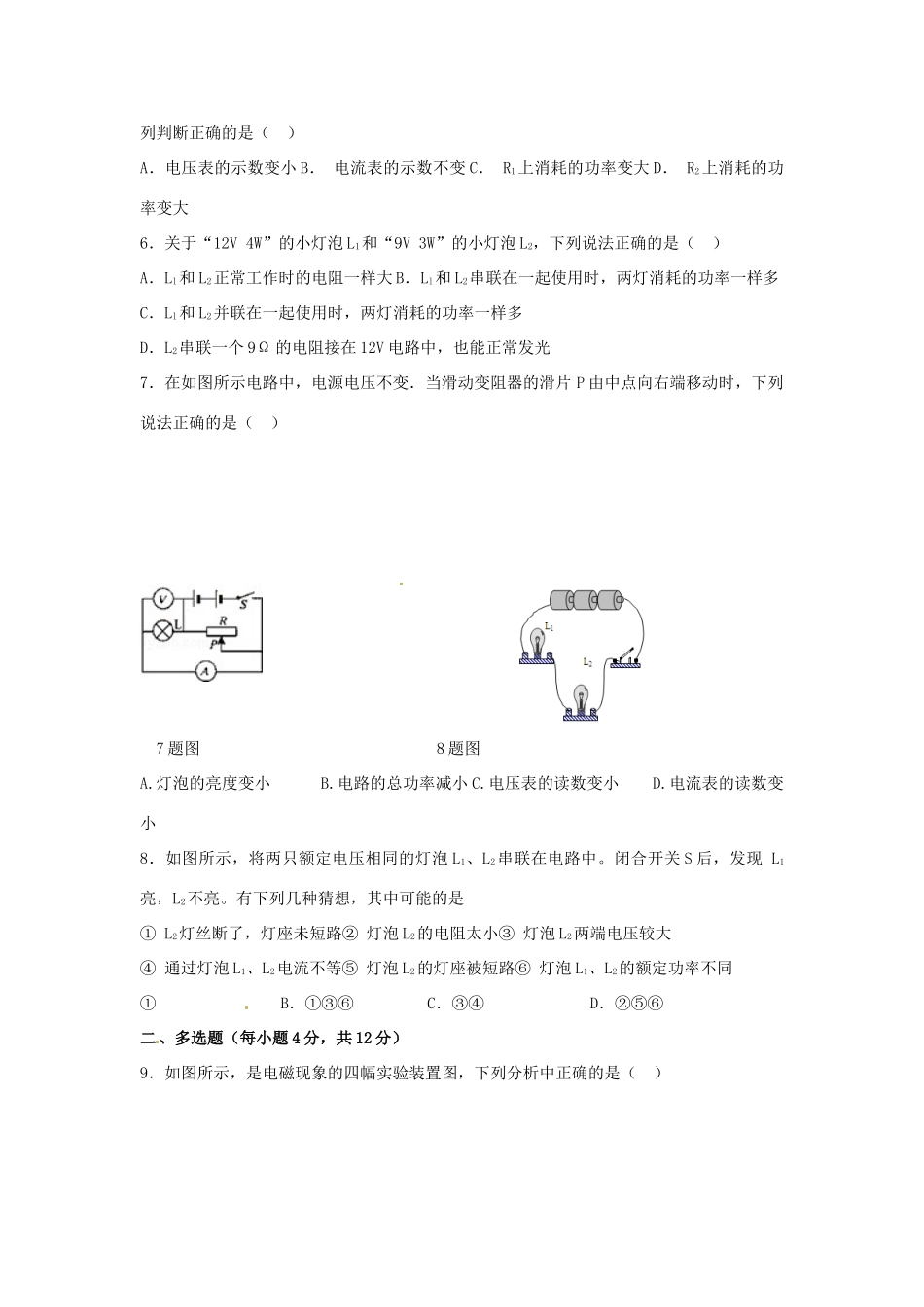

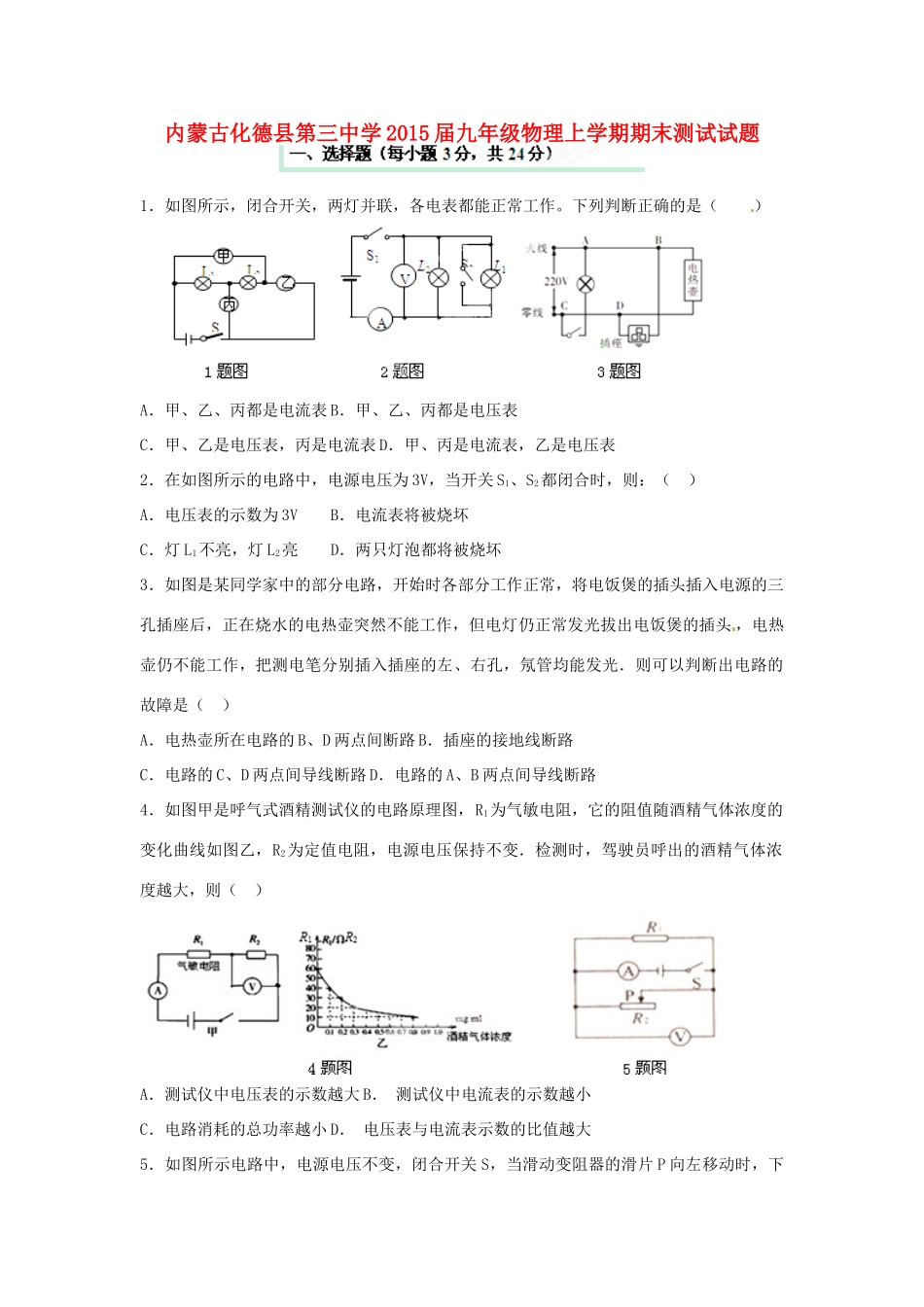

内蒙古化德县第三中学2015届九年级物理上学期期末测试试题1．如图所示，闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表2．在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则：（）A．电压表的示数为3VB．电流表将被烧坏C．灯L1不亮，灯L2亮D．两只灯泡都将被烧坏3．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路4．如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则（）A．测试仪中电压表的示数越大B．测试仪中电流表的示数越小C．电路消耗的总功率越小D．电压表与电流表示数的比值越大5．如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表的示数变小B．电流表的示数不变C．R1上消耗的功率变大D．R2上消耗的功率变大6．关于“12V4W”的小灯泡L1和“9V3W”的小灯泡L2，下列说法正确的是（）A．Ll和L2正常工作时的电阻一样大B．Ll和L2串联在一起使用时，两灯消耗的功率一样多C．Ll和L2并联在一起使用时，两灯消耗的功率一样多D．L2串联一个9Ω的电阻接在12V电路中，也能正常发光7．在如图所示电路中，电源电压不变．当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（）7题图8题图A.灯泡的亮度变小B.电路的总功率减小C.电压表的读数变小D.电流表的读数变小8．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中。闭合开关S后，发现L1亮，L2不亮。有下列几种猜想，其中可能的是①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路⑥灯泡L1、L2的额定功率不同①B．①③⑥C．③④D．②⑤⑥二、多选题（每小题4分，共12分）9．如图所示，是电磁现象的四幅实验装置图，下列分析中正确的是（）A．图甲装置中通电螺旋管的A端为N极B．图乙装置，说明电流周围存在着磁场C．图丙装置研究的是磁场对电流的作用D．图丁装置是电动机的结构原理图10．如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，能求出灯泡此时电功率的电路图是（假设灯泡均在安全状态下工作）（）11．关于家庭电路，下列说法中正确的是A．家庭里用电器正在工作，如果再接入更多用电器，则家庭电路的总电阻变小B．家庭电路中总电流过大，可能是电路中发生了短路C．安装熔丝时，应尽可能选择额定电流大的熔丝D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝的电阻比导线电阻大三、实验题（12小题14分，13小题10分，共24分）12．在“探究小灯泡的电功率”实验中，小灯泡标有“2.5V”的字样（1）请将图甲中的实物电路连接完整，要求滑动变阻器滑片向右滑时，电路中电流变小（导线不允许交叉）．（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表、电流表都有示数，造成这种现象的原因可能是．（3）改变滑动变阻器滑片的位置，测得几组对应的电压与电流值，作出了图乙所示的U﹣I图象．从图象可知小灯泡的额定功率是W，小灯泡的实际功率随实际电压的增大而；从图象还可以发现通过小灯泡的电流与其两端电压不成正比，造成这种现象的原因是．（4）实验结束后，老师给同学们一个10Ω的定值电阻R0和两只电流表，让他们测出标有“3.8V”字样的小灯泡正常发光时的电阻．电路图如丙所示，请你将实验过程补充完整；闭合开关，调节变阻器的滑片，使电流表的示数为A，此时小灯泡正常发光，电流表的示数如图丁所示，则小灯泡正常发光时的电阻是...
