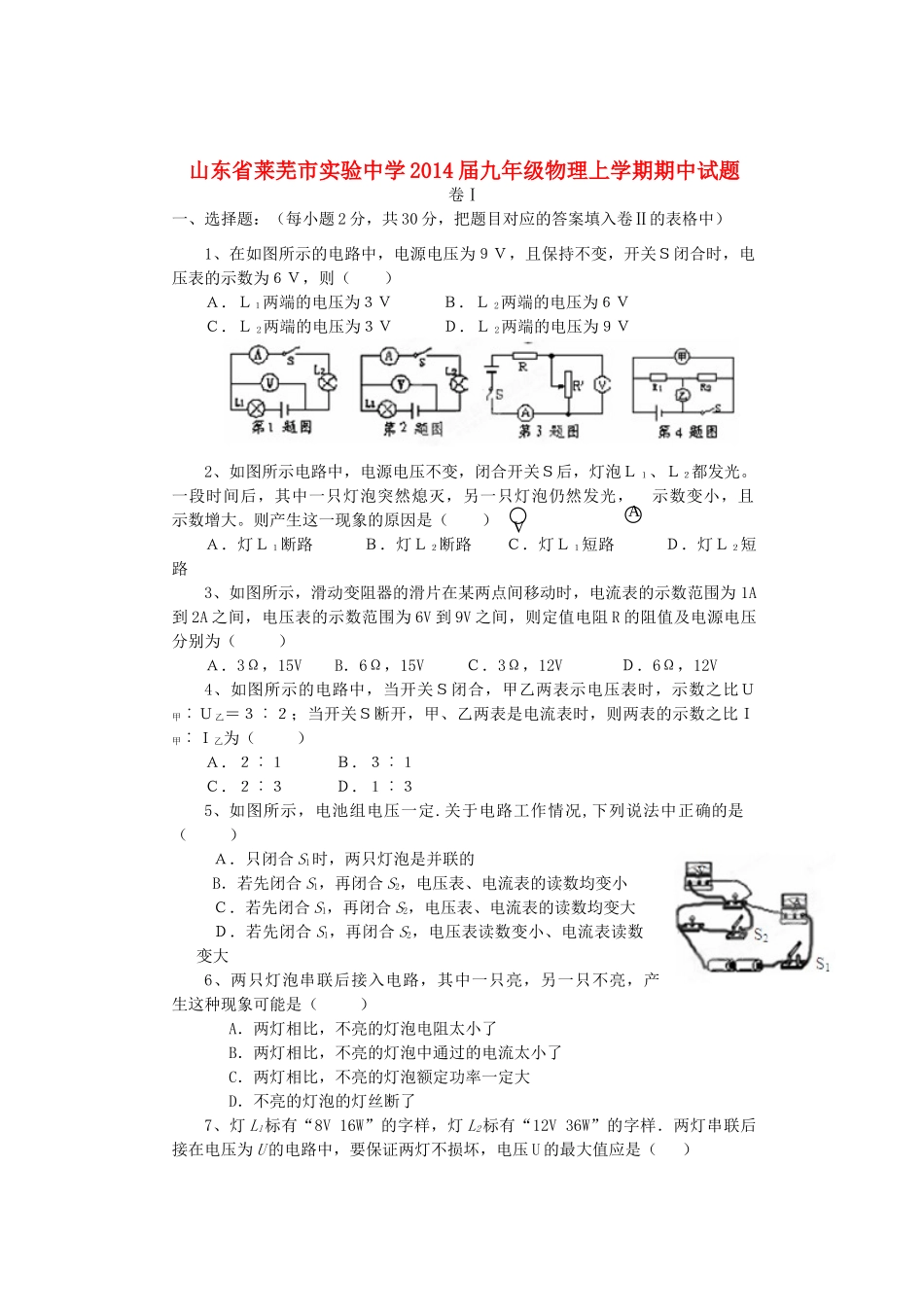

山东省莱芜市实验中学2014届九年级物理上学期期中试题卷Ⅰ一、选择题：（每小题2分，共30分，把题目对应的答案填入卷Ⅱ的表格中）1、在如图所示的电路中，电源电压为９Ｖ，且保持不变，开关Ｓ闭合时，电压表的示数为６Ｖ，则（）Ａ．Ｌ１两端的电压为３ＶＢ．Ｌ2两端的电压为６ＶＣ．Ｌ2两端的电压为３ＶＤ．Ｌ2两端的电压为９Ｖ2、如图所示电路中，电源电压不变，闭合开关Ｓ后，灯泡Ｌ１、Ｌ２都发光。一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，示数变小，且示数增大。则产生这一现象的原因是（）Ａ．灯Ｌ１断路Ｂ．灯Ｌ２断路Ｃ．灯Ｌ１短路Ｄ．灯Ｌ２短路3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）Ａ．3Ω，15VB．6Ω，15VＣ．3Ω，12VＤ．6Ω，12V4、如图所示的电路中，当开关Ｓ闭合，甲乙两表示电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为（）Ａ．２︰１Ｂ．３︰１Ｃ．２︰３Ｄ．１︰３5、如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是（）Ａ．只闭合S1时，两只灯泡是并联的B．若先闭合S1，再闭合S2，电压表、电流表的读数均变小Ｃ．若先闭合S1，再闭合S2，电压表、电流表的读数均变大Ｄ．若先闭合S1，再闭合S2，电压表读数变小、电流表读数变大6、两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象可能是（）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝断了7、灯Ll标有“8V16W”的字样，灯L2标有“12V36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）VAA．8VB．12VC．16VD．20V8、规格分别为“3.8V1.9W”和“2.5V1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮D．无法判断9、标有“2V，1w”字样的小灯泡和标有“20Ω，1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是（）A．0．25A～O．6A1V～2VB．0．3A～0．5A1V～1．5VC．0．25A～0．5A1.5V～2VD．0．25A～0．5A1V～2V10、如图4所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙=4∶3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A、3∶1B、1∶3C、3∶4D、4∶311、在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）12、如图6所示，每只表均有正常读数。则下列判断正确的是（）A、甲是电压表，乙是电流表B、甲是电流表，乙是电压表C、甲乙都是电流表D、甲乙都是电压表13、如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A、电压表、电流表的示数均变小B、电压表、电流表的示数均不变C、电压表的示数不变，电流表的示数变小D、电压表的示数变小，电流表的示数不变14、一只电阻两端的电压从2V，增加到8V，通过该电阻的电功率增加3W，则该电阻的阻值是（）A、12ΩB、20ΩC、28ΩD、无法确定15、小黄连接的如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成。小黄对小陈说了下列说法，其中正确的是（）A、要使L1和L2串联，可去掉导线bB、S闭合后，电路将发生短路C、L1和L2并联，闭合S后L1和L2都能正常发光D、小灯泡正常发光时的功率均为0．75W2013—2014学年度第一学期期中学业水平测试九年级物理试题（时间：70分钟分数：100分）题号一二三四总分得分卷Ⅱ一、选择题：（每小题2分，共30分）题号123456789101112131415答案二、填空题（共22分）1、如图所示，电源电压为６Ｖ且保持不变。当开关闭合时，电压表的示数为２Ｖ，则Ｌ１两端的电压是，Ｌ２两端的...
