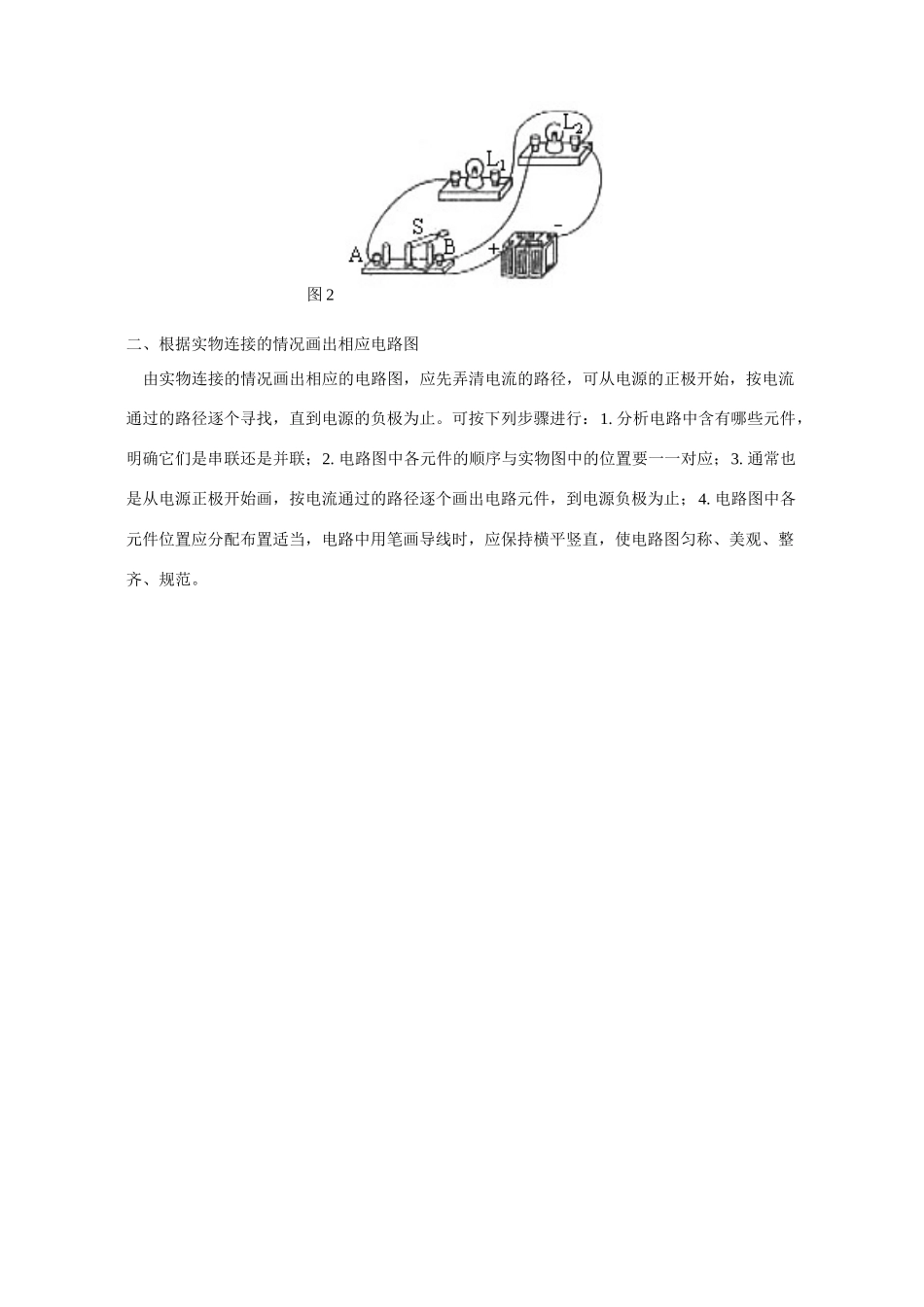

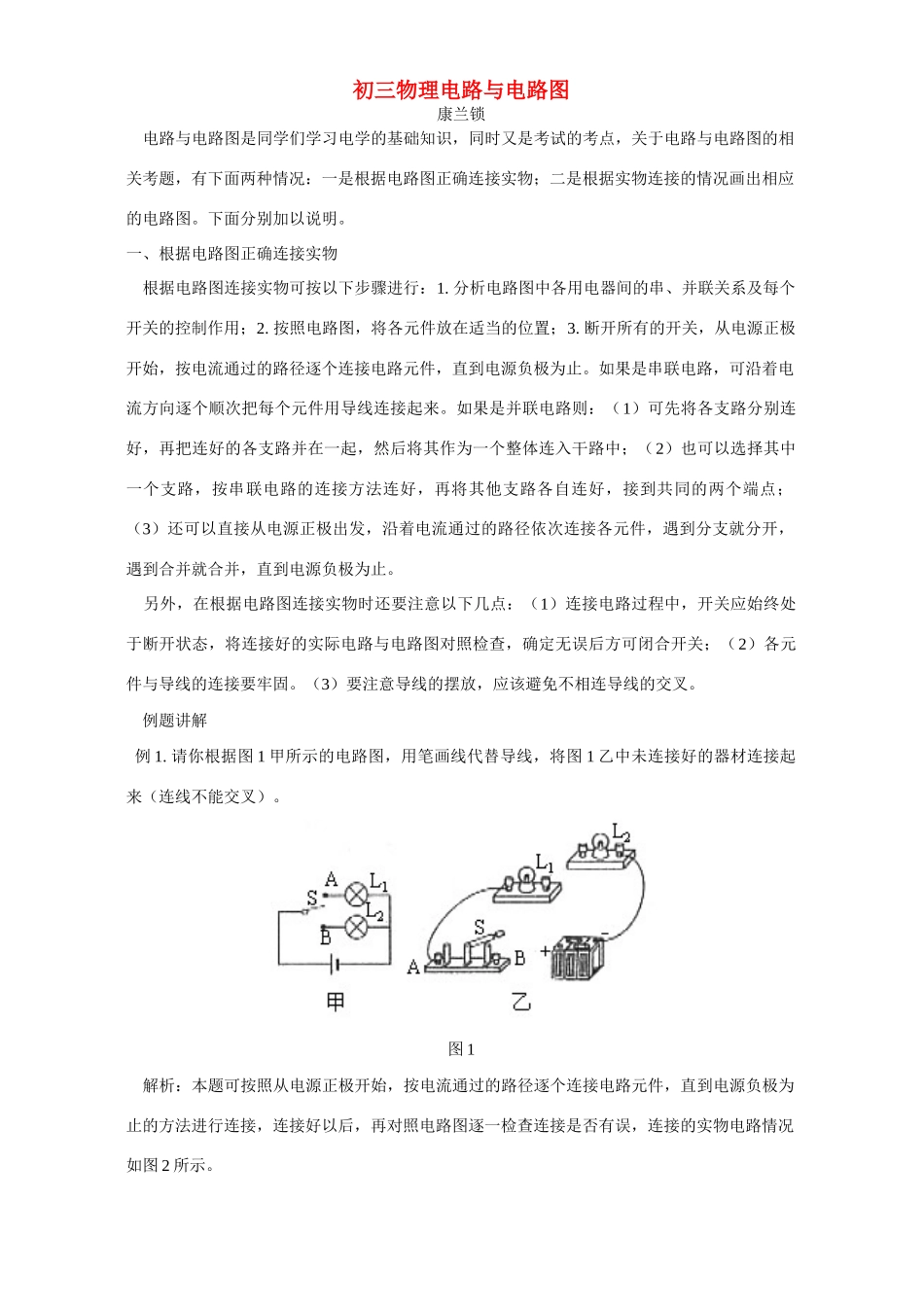

初三物理电路与电路图康兰锁电路与电路图是同学们学习电学的基础知识，同时又是考试的考点，关于电路与电路图的相关考题，有下面两种情况：一是根据电路图正确连接实物；二是根据实物连接的情况画出相应的电路图。下面分别加以说明。一、根据电路图正确连接实物根据电路图连接实物可按以下步骤进行：1.分析电路图中各用电器间的串、并联关系及每个开关的控制作用；2.按照电路图，将各元件放在适当的位置；3.断开所有的开关，从电源正极开始，按电流通过的路径逐个连接电路元件，直到电源负极为止。如果是串联电路，可沿着电流方向逐个顺次把每个元件用导线连接起来。如果是并联电路则：（1）可先将各支路分别连好，再把连好的各支路并在一起，然后将其作为一个整体连入干路中；（2）也可以选择其中一个支路，按串联电路的连接方法连好，再将其他支路各自连好，接到共同的两个端点；（3）还可以直接从电源正极出发，沿着电流通过的路径依次连接各元件，遇到分支就分开，遇到合并就合并，直到电源负极为止。另外，在根据电路图连接实物时还要注意以下几点：（1）连接电路过程中，开关应始终处于断开状态，将连接好的实际电路与电路图对照检查，确定无误后方可闭合开关；（2）各元件与导线的连接要牢固。（3）要注意导线的摆放，应该避免不相连导线的交叉。例题讲解例1.请你根据图1甲所示的电路图，用笔画线代替导线，将图1乙中未连接好的器材连接起来（连线不能交叉）。图1解析：本题可按照从电源正极开始，按电流通过的路径逐个连接电路元件，直到电源负极为止的方法进行连接，连接好以后，再对照电路图逐一检查连接是否有误，连接的实物电路情况如图2所示。图2二、根据实物连接的情况画出相应电路图由实物连接的情况画出相应的电路图，应先弄清电流的路径，可从电源的正极开始，按电流通过的路径逐个寻找，直到电源的负极为止。可按下列步骤进行：1.分析电路中含有哪些元件，明确它们是串联还是并联；2.电路图中各元件的顺序与实物图中的位置要一一对应；3.通常也是从电源正极开始画，按电流通过的路径逐个画出电路元件，到电源负极为止；4.电路图中各元件位置应分配布置适当，电路中用笔画导线时，应保持横平竖直，使电路图匀称、美观、整齐、规范。
