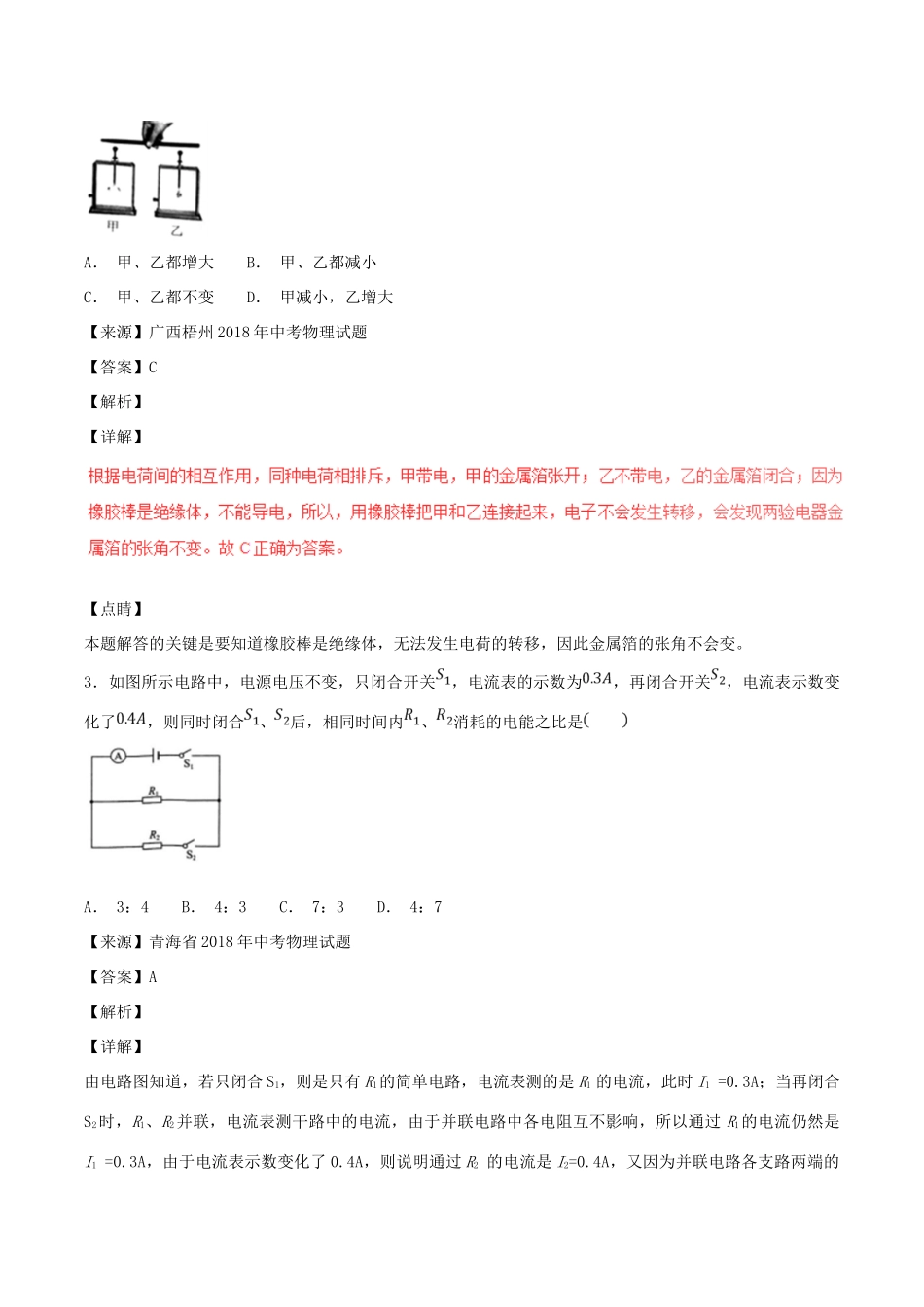

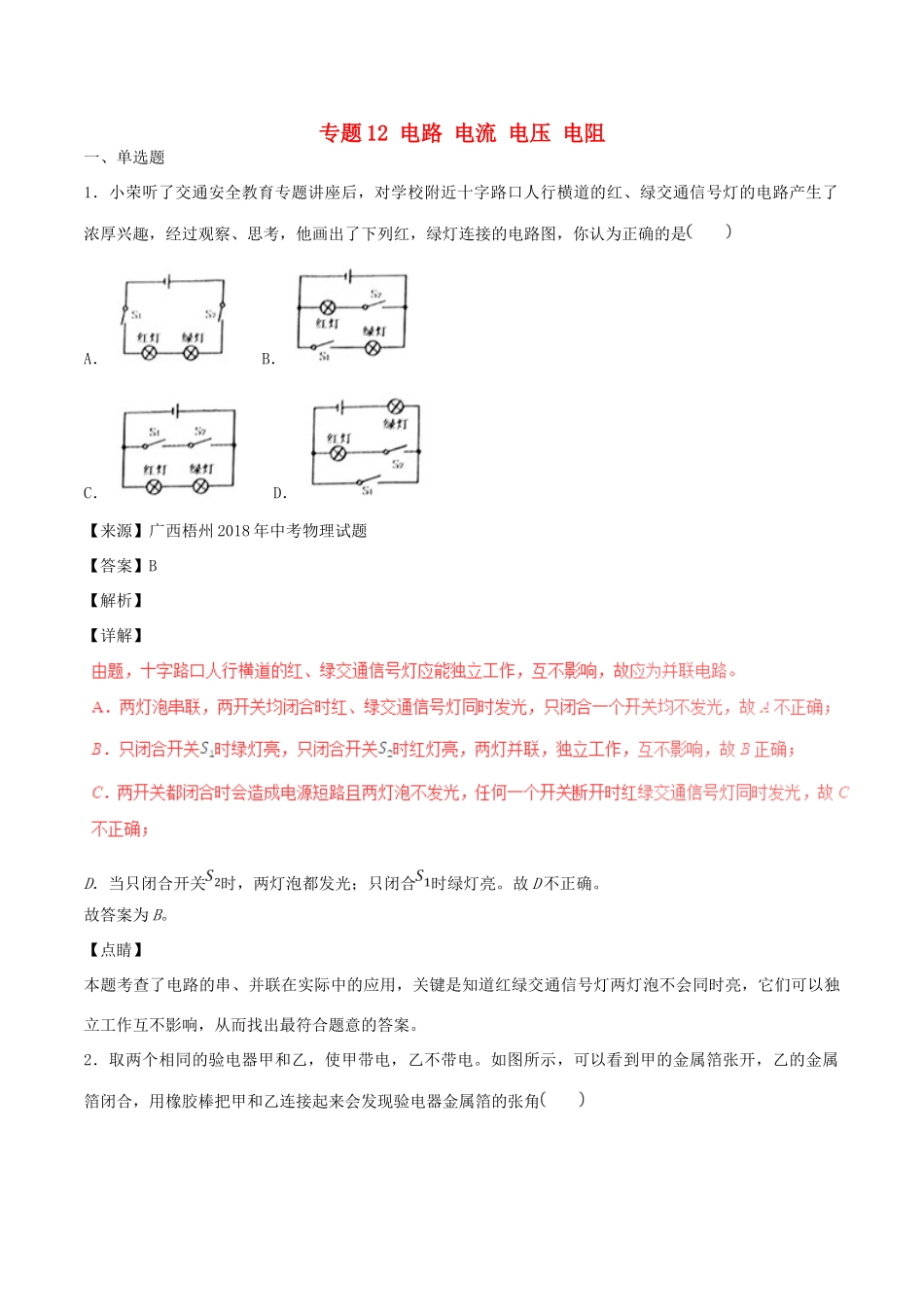

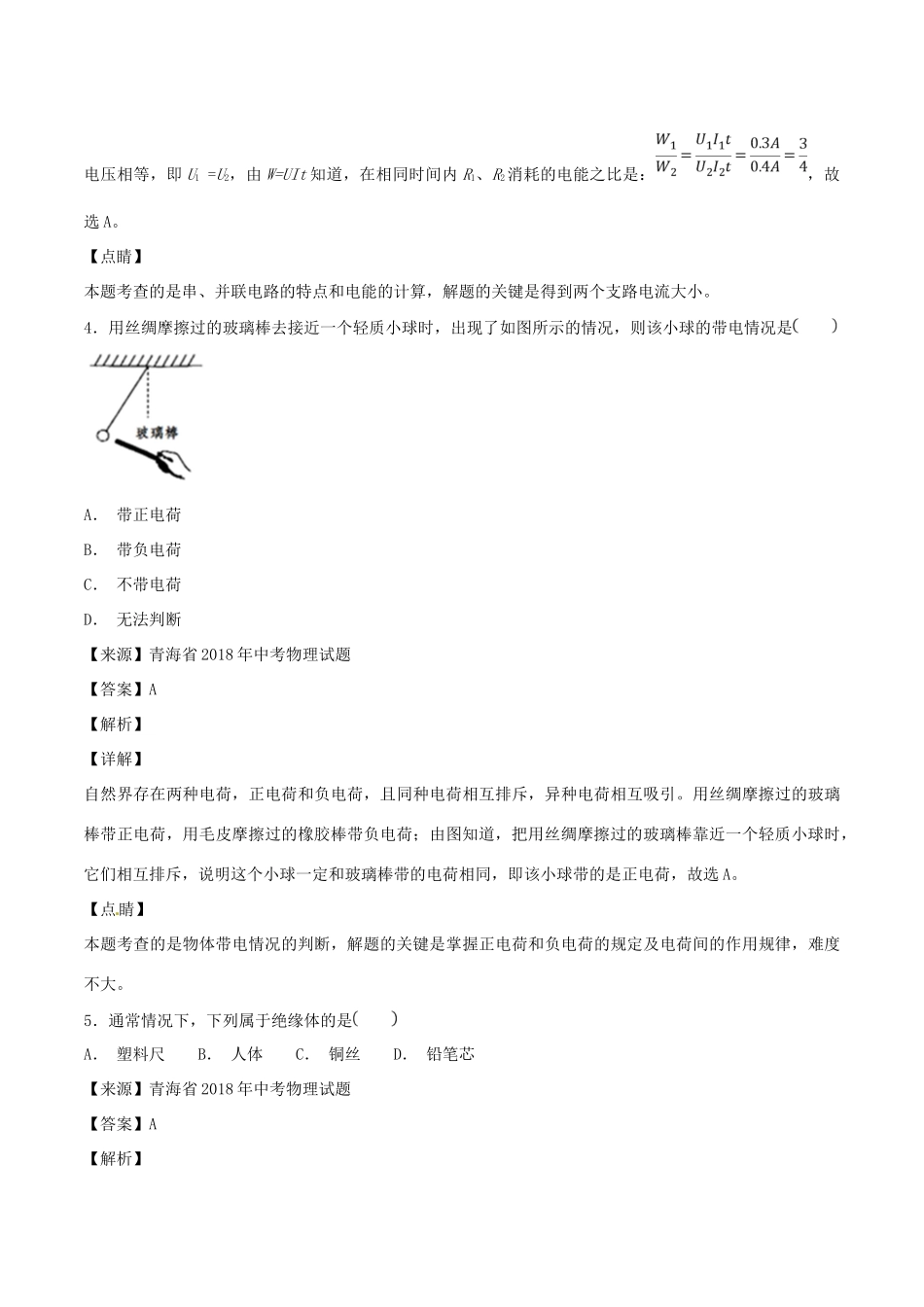

专题12电路电流电压电阻一、单选题1．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是A．B．C．D．【来源】广西梧州2018年中考物理试题【答案】B【解析】【详解】D．当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。故D不正确。故答案为B。【点睛】本题考查了电路的串、并联在实际中的应用，关键是知道红绿交通信号灯两灯泡不会同时亮，它们可以独立工作互不影响，从而找出最符合题意的答案。2．取两个相同的验电器甲和乙，使甲带电，乙不带电。如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角A．甲、乙都增大B．甲、乙都减小C．甲、乙都不变D．甲减小，乙增大【来源】广西梧州2018年中考物理试题【答案】C【解析】【详解】【点睛】本题解答的关键是要知道橡胶棒是绝缘体，无法发生电荷的转移，因此金属箔的张角不会变。3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A．3：4B．4：3C．7：3D．4：7【来源】青海省2018年中考物理试题【答案】A【解析】【详解】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1=U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故选A。【点睛】本题考查的是串、并联电路的特点和电能的计算，解题的关键是得到两个支路电流大小。4．用丝绸摩擦过的玻璃棒去接近一个轻质小球时，出现了如图所示的情况，则该小球的带电情况是A．带正电荷B．带负电荷C．不带电荷D．无法判断【来源】青海省2018年中考物理试题【答案】A【解析】【详解】自然界存在两种电荷，正电荷和负电荷，且同种电荷相互排斥，异种电荷相互吸引。用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷；由图知道，把用丝绸摩擦过的玻璃棒靠近一个轻质小球时，它们相互排斥，说明这个小球一定和玻璃棒带的电荷相同，即该小球带的是正电荷，故选A。【点睛】本题考查的是物体带电情况的判断，解题的关键是掌握正电荷和负电荷的规定及电荷间的作用规律，难度不大。5．通常情况下，下列属于绝缘体的是A．塑料尺B．人体C．铜丝D．铅笔芯【来源】青海省2018年中考物理试题【答案】A【解析】【详解】【点睛】本题考查的是导体与绝缘体的概念，生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。6．下列生活用品常温下可以导电的是（）A．牙刷B．玻璃杯C．瓷碗D．铅笔芯【来源】【全国市级联考】湖南省张家界市2018年初中毕业学业水平考试（中考）物理试题【答案】D【解析】【详解】容易导体的物体叫导体。牙刷、玻璃杯、瓷碗，常温下都不容易导电，是绝缘体；铅笔芯，主要成份是碳，容易导电，是导体。故选D。【点睛】常见的导体为：金属、碳、酸碱盐溶液等，除了了解常见的导体和绝缘体以外，也要理解其原因，导体能导电是因为导体中含有大量的能够自由移动的电荷，而绝缘体中自由电荷很少，不足以形成电流。7．如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A．电流表的示数变小B．电压表的示数变小C．小灯泡的亮度变暗D．电压表的示数不变【来源】2018年广西河池市中考物理试题【答案】D【解析】【详解】由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表A测灯泡L支路的电流。因电源电压不变，所以，滑片移动时，电压表V的示数不变，故B错误，D正确；因并联电路中各支路独立工作、互不影响；所以，滑片移动时，通过L的电流不变，电流表示数不变，灯泡的实际功率不变，则灯泡的亮度不变，故AC错误。故选D。【点睛】重点是欧姆定律和并联电路特征的...
